一种便携拼装式饭盒的制作方法

本实用新型涉及日常生活用品，特别涉及一种便携拼装式饭盒。

背景技术：

目前，随着人们生活水平的提高，人们卫生安全也越来越重视。为了避免在饮食中交叉感，很多人自己准备饭盒，尤其是大学生或者单位食堂的员工，经常带着饭盒去食堂吃饭。现有的饭盒一般是由用铝、不锈钢、塑料等材料制作的手柄、透气孔、菜盒、饭盒、汤盒组合而成，使用者可以根据自己的需要，在各个部分盛放自己需要的饭菜和汤食，但是，已有的饭盒取出后多为无相关的几部分，缺少灵活性，在盛取饭菜时需要分别携带，给使用者在打饭或者食用、清洗时造成了一定的不便。

技术实现要素：

为了克服现有的饭盒缺乏灵活性，使用不便的不足,本发明创造提供一种便携拼装式饭盒，该饭盒不仅能实现普通的盛饭功能，而且能灵活的进行拼装组成餐盘，使用更加方便。

为实现上述技术目的，本实用新型采用如下技术方案予以实现。

一种便携拼装式饭盒，包括一壳体，所述壳体由左侧板，下底板，右侧板，上顶板通过前侧板和后侧板围合而成；所述前侧板活动地连接于所述壳体上；所述左侧板和所述右侧板之间设置一下部横向隔板；所述左侧板、下底板、右侧板以及下部横向隔板首尾相接并通过后侧板围成一米饭盒槽；所述下部横向隔板的中间位置与所述上顶板之间设有竖向隔板；所述竖向隔板、下部横向隔板、右侧板以及上顶板首尾连接并通过后侧板围成一汤盒槽；所述竖向隔板与所述左侧板之间设有上部横向隔板所述左侧板、下部横向隔板、竖向隔板以及上顶板首尾相接并通过后侧板围成一上部菜盒槽；所述左侧板、下部横向隔板、右侧板以及上部横向隔板首尾相接并通过后侧板围成一下部菜盒槽；所述壳体的米饭盒槽内设置一米饭盒，所述汤盒槽内设置一汤盒；所述上部菜盒槽和所述下部菜盒槽内分别设置一上部菜盒和下部菜盒；盛饭和食用时，所述上部菜盒和所述下部菜盒通过燕尾结构与所述汤盒拼接成一个餐盘。

优选的，所述上顶板由其前边沿和后边沿分别向上延伸形成一前延伸板和后延伸板；所述前延伸板的内侧面的左端位置向中间方向延伸形成一前止部；所述前延伸板内侧面的中间位置水平向中间方向延伸形成一前凸板；所述前凸板的左端面连接于所述前止部的右端面；所述后延伸板的内侧面的左端位置向中间方向延伸形成一后止部；所述后延伸板内侧面的中间位置水平向中间方向延伸形成一后凸板；所述后凸板的左端面连接于所述后止部的右端面；所述前凸板和所述后凸板相对设置。

优选的，所述上顶板上安装一工具盒。

优选的，所述工具盒包括一拱形腔部，所述拱形腔部由其下端面和前端面的连接处向外延伸形成一下部前夹板；所述拱形腔部由其前端面靠近下端面的位置向外延伸形成一上部前夹板；所述上部前夹板和所述下部前夹板平行设置；所述拱形腔部由其下端面和后端面的连接处向外延伸形成一下部后夹板；所述拱形腔部由其后端面靠近下端面的位置向外延伸形成一上部后夹板；所述上部后夹板和所述下部后夹板平行设置；所述上部前夹板和所述下部前夹板之间设置所述前凸板，所述上部后夹板和所述下部后夹板之间设置所述后凸板。

优选的，所述上部菜盒与所述下部菜盒结构相同，均包括一第一框部，所述第一框部的后端面向后延伸形成一燕尾榫；所述米饭盒包括一第二框部，由所述第二框部的后端面向后延伸形成的燕尾槽，所述燕尾槽与所述燕尾榫燕尾榫配合。

本实用新型的有益效果：当使用者使用饭盒盛饭时，将上部菜盒、下部菜盒以及米饭盒通过燕尾结构拼接成一个餐盘，可以左手拿餐盘，右手拿汤盒即可完成盛饭的过程，使盛饭和进食均更加方便，待用餐完毕后，再从工具盒中取出清洁工具对饭盒进行清洗，这一切完成后，将饭盒装到壳体中，等待下次使用。

附图说明

图1为本实用新型便携拼装式饭盒的分解示意图；

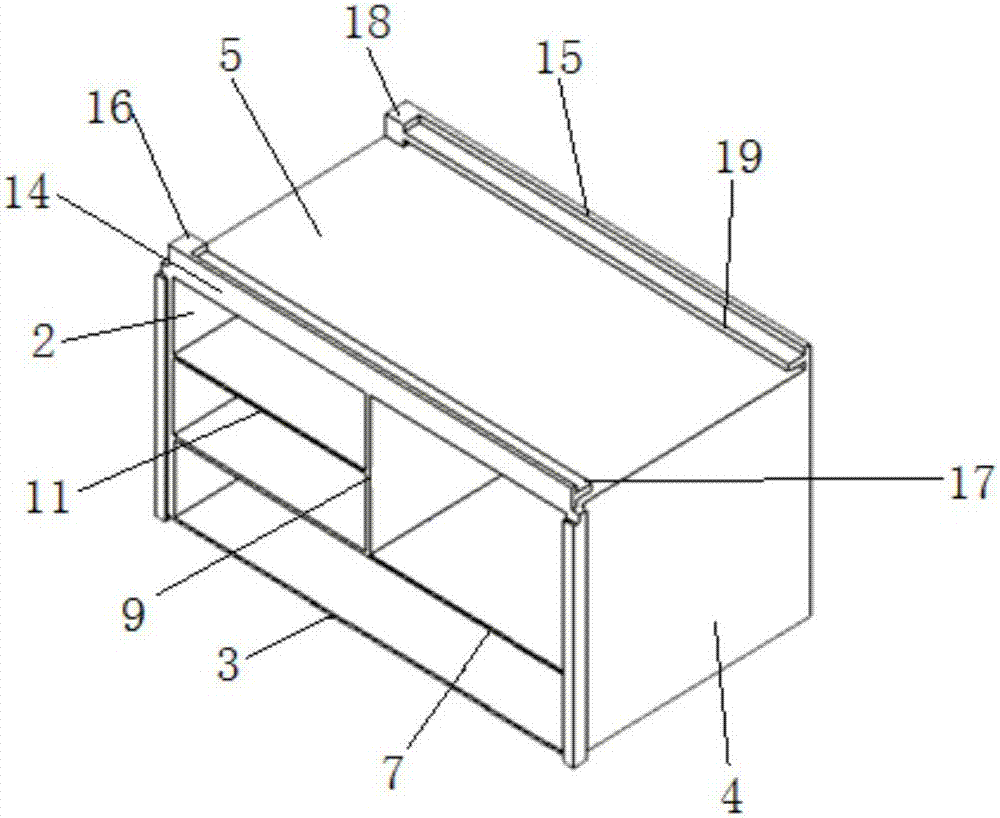

图2为本实用新型壳体的立体示意图；

图3为本实用新型工具盒的侧面结构示意图；

图4为本实用新型菜盒的立体结构示意图；

图5为本实用新型米饭盒的立体结构示意图；

图6为本实用新型菜盒与米饭盒拼接的结构示意图。

图中：壳体1；左侧板2；下底板3；右侧板4；上顶板5；前侧板6；下部横向隔板7；米饭盒槽8；竖向隔板9；汤盒槽10；上部横向隔板11；上部菜盒槽12；下部菜盒槽13；前延伸板14；延伸板15；前止部16；前凸板17；后止部18；后凸板19；工具盒20；拱形腔部21；下部前夹板22；上部前夹板23；下部后夹板24；上部后夹板25；米饭盒26；汤盒27；上部菜盒28；下部菜盒29；第一框部30；燕尾榫31；第二框部32；燕尾槽33。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1至图6所示，本实用新型提供的便携拼装式饭盒，包括一壳体1，所述壳体1由左侧板2，下底板3，右侧板4，上顶板5通过前侧板6和后侧板围合而成，所述前侧板6活动地连接于所述壳体1上.

所述左侧板2和所述右侧板4之间设置一下部横向隔板7，所述左侧板2、下底板3、右侧板4以及下部横向隔板7首尾相接并通过后侧板围成一米饭盒槽8。所述下部横向隔板7的中间位置与所述上顶板5之间设有竖向隔板9；所述竖向隔板9、下部横向隔板7、右侧板4以及上顶板5首尾连接并通过后侧板围成一汤盒槽10。所述竖向隔板9与所述左侧板2之间设有上部横向隔板11。所述左侧板2、上部横向隔板11、竖向隔板9以及上顶板5首尾相接并通过后侧板围成一上部菜盒槽12；所述左侧板2、下部横向隔板7、竖向隔板9以及上部横向隔板11首尾相接并通过后侧板围成一下部菜盒槽13。

所述上顶板5由其前边沿和后边沿分别向上延伸形成一前延伸板14和后延伸板15；所述前延伸板14的内侧面的左端位置向中间方向延伸形成一前止部16。所述前延伸板14内侧面的中间位置水平向中间方向延伸形成一前凸板17；所述前凸板17的左端面连接于所述前止部16的右端面；所述后延伸板15的内侧面的左端位置向中间方向延伸形成一后止部18；所述后延伸板15内侧面的中间位置水平向中间方向延伸形成一后凸板19；所述后凸板19的左端面连接于所述后止部18的右端面；所述前凸板17和所述后凸板19相对设置。

所述壳体1的上顶板5上安装一工具盒20。所述工具盒20包括一拱形腔部21，所述拱形腔部21由其下端面和前端面的连接处向外延伸形成一下部前夹板22；由其前端面靠近下端面的位置向外延伸形成一上部前夹板23；所述上部前夹板23和所述下部前夹板22平行设置。所述拱形腔部21由其下端面和后端面的连接处向外延伸形成一下部后夹板24；由其后端面靠近下端面的位置向外延伸形成一上部后夹板25；所述上部后夹板25和所述下部后夹板24平行设置。所述上部前夹板23和所述下部前夹板22之间设置所述前凸板17，所述上部后夹板25和所述下部后夹板24之间设置所述后凸板19，从而将所述工具盒20与所述上顶板5连接起来。所述拱形腔部21与所述上顶板5围成的空腔内，可以放置餐具和清洁工具。

所述壳体1的米饭盒槽8内设置米饭盒26，所述汤盒槽10内设置一汤盒27；所述上部菜盒槽12和所述下部菜盒槽13内分别设置一上部菜盒28和下部菜盒29；所述上部菜盒28和所述下部菜盒29通过燕尾结构与所述汤盒27拼接成一个餐盘。

所述上部菜盒28与所述下部菜盒29结构相同，均包括一第一框部30，所述第一框部30的后端面向后延伸形成一燕尾榫31。所述米饭盒26包括一第二框部32，由所述第二框部32的后端面向后延伸形成的燕尾槽33，所述燕尾槽33与所述燕尾榫31配合。

显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
