防水鞋罩的制作方法

本实用新型涉及防水鞋罩。

背景技术：

鞋罩又叫鞋套，是用于方便客人不用脱鞋，且达到环境不受污染的常用防尘防护用品。普通的鞋罩基本都是塑料制品，且其开口往往设置有橡皮圈用来固定，但是橡皮圈容易失去弹性，导致鞋罩破损或在使用过程中脱落，而且普通的鞋罩的大小都是不可调节的，脚型较大的使用者容易将鞋罩撑破。

技术实现要素：

本实用新型的目的是提供一种防水鞋罩，解决了普通的鞋罩的橡皮圈容易失去弹性，导致鞋罩破损或在使用过程中脱落，而且普通的鞋罩的大小都是不可调节的，脚型较大的使用者容易将鞋罩撑破的问题。

为了实现上述目的，本实用新型提供了一种防水鞋罩，所述防水鞋罩包括鞋套，所述鞋套的侧边设置有V型开口，所述V型开口上设置有拉链，通过所述拉链能够将所述V型开口闭合，所述鞋套的侧边沿竖直方向还设置有长条型松紧布，所述松紧布中沿竖直方向的侧边上分别固定有卡扣和卡套，所述鞋套由前脚部和后跟部组成，所述鞋套的后跟部还设置有弧形挡泥板，所述弧形挡泥板的一端固定在所述鞋套的后跟部的外表面，另一端延伸至所述鞋套外部。

优选地，所述鞋套还包括分别设置在所述鞋套内部的第一防水布和第二防水布，所述第一防水布的边缘至少部分与所述前脚部的内壁相连接，所述第二防水布的边缘至少部分与所述后跟部的内壁相连接。

优选地，所述第二防水布上还固定有布条。

优选地，所述第一防水布和所述第二防水布均为弹性材料。

优选地，所述松紧布、所述卡扣和所述卡套组成松紧机构，所述松紧机构的数量为2-4组，且所述松紧机构在所述鞋套的侧边沿水平方向等距分布。

优选地，所述鞋套的外底部设置有多个凸点结构。

根据上述技术方案，本实用新型提供了一种防水鞋罩，所述防水鞋罩包括鞋套，所述鞋套的侧边设置有V型开口，所述V型开口上设置有拉链，通过所述拉链能够将所述V型开口闭合，所述鞋套的侧边沿竖直方向还设置有长条型松紧布，所述松紧布中沿竖直方向的侧边上分布固定有卡扣和卡套，所述鞋套由前脚部和后跟部组成，所述鞋套的后跟部还设置有弧形挡泥板，所述弧形挡泥板的一端固定在所述鞋套的后跟部的外表面，另一端延伸至所述鞋套外部。本实用新型提供的防水鞋罩使用前将V型开口打开，待鞋伸入后，再将拉链拉合，这种固定方式避免了传统的橡皮圈固定容易失去弹性的问题，而且鞋套的侧边设置有松紧布，当使用者的脚型较大时，可以将卡扣和卡套打开，使得松紧布展开，使得鞋套在横向方向上变长，当使用者的脚型较小时，可以将卡扣和卡套闭合，使得松紧布收缩，使得鞋套在横向方向上变短，使得本实用新型提供的鞋套具备调节功能，适合不同脚型的人使用；而且所述鞋套的后跟部还设置有弧形挡泥板，下雨天在户外使用时可以防止污泥飞溅到鞋子或裤子上。

本实用新型的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

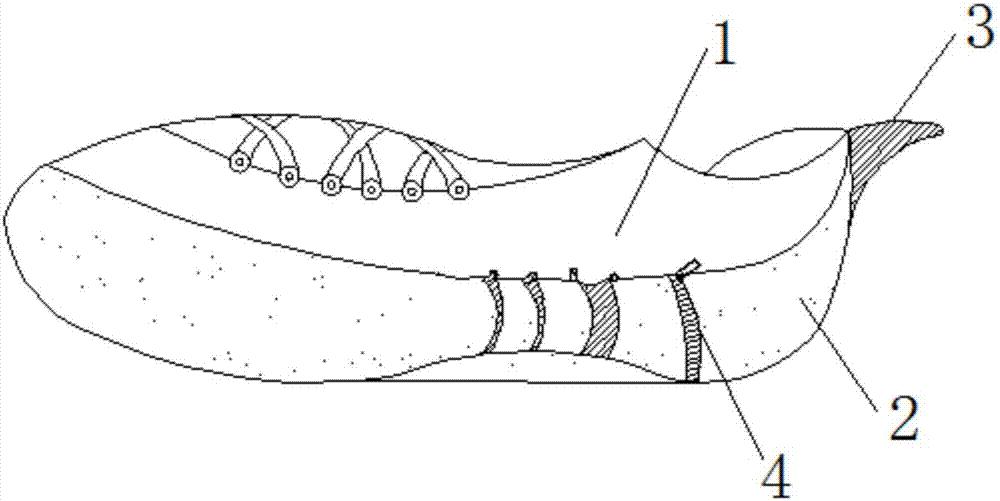

图1是本实用新型提供的防水鞋罩的第一种实施方式的结构示意图；

图2是本实用新型提供的防水鞋罩的第二种实施方式的结构示意图；

图3是本实用新型提供的防水鞋罩的第三种实施方式的结构示意图；

图4是本实用新型提供的防水鞋罩的俯视图。

附图标记说明

1-鞋子 2-鞋套

3-弧形挡泥板 4-拉链

5-松紧布 6-卡扣

7-卡套 201-第一防水布

202-第二防水布 203-布条

204-前脚部 205-后跟部

具体实施方式

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

在本实用新型中，在未作相反说明的情况下，“竖直方向、水平方向”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制。这里竖直方向是指鞋子水平放置时，鞋底到上鞋面的方向，水平方向是指鞋子前脚部到后跟部的方向。

如图1-图4所示：本实用新型提供了一种防水鞋罩，其特征在于，所述防水鞋罩包括鞋套2，所述鞋套2的侧边设置有V型开口，所述V型开口上设置有拉链4，通过所述拉链4能够将所述V型开口闭合，所述鞋套2的侧边沿竖直方向还设置有长条型的松紧布5，所述松紧布5中沿竖直方向的侧边上分布固定有卡扣6和卡套7，所述鞋套2由前脚部204和后跟部205组成，所述鞋套2的后跟部205还设置有弧形挡泥板3，所述弧形挡泥板3的一端固定在所述鞋套2的后跟部205的外表面，另一端延伸至所述鞋套2外部。本实用新型提供的防水鞋罩使用前将V型开口打开，待鞋伸入后，再将拉链4拉合，这种固定方式避免了传统的橡皮圈固定容易失去弹性的问题，而且鞋套的侧边设置有松紧布5，当使用者的脚型较大时，可以将卡扣6和卡套7打开，使得松紧布展开，使得鞋套在水平方向上变长，当使用者的脚型较小时，可以将卡扣6和卡套7闭合，此时松紧布5收缩，进而鞋套在水平方向上变短，使得本实用新型提供的防水鞋罩具备调节功能，适合不同脚型的人使用。这里的V型开口是指在鞋套的侧面，从鞋套的侧面的上边缘裂开的开口，V型开口的开口处位于侧面的上边缘。而且所述鞋套的后跟部205还设置有弧形挡泥板3，下雨天在户外使用时可以防止污泥飞溅到鞋子或裤子上。弧形挡泥板3的设置方式可以按照本领域技术人员能够理解的方式进行设置，例如，如图1或2所示，所述弧形挡泥板3为圆弧状，且圆弧的至少部分弧边与所述后跟部205相连(例如，可以与后跟部205的顶端相连)，圆弧的内弧朝向下方(这里的下方指防水鞋罩正常放置或使用时，朝向地面的方向)，且圆弧自后跟部205延伸至远离鞋套2的外部。

在本实用新型的一种优选的实施方式中，所述鞋套2还包括分别设置在所述鞋套2内部的第一防水布201和第二防水布202，所述第一防水布201的边缘至少部分与所述前脚部204的内壁相连接，所述第二防水布202的边缘至少部分与所述后跟部205的内壁相连接；第一种实施方式，如图1和图2所示，第一防水布201和第二防水布202可以位于鞋套2的内底部，鞋子1插入鞋套2时，第一防水布和第二防水布是位于鞋子1底部的，这样可以增加鞋套2底部的厚度，增加鞋套的耐磨性，第二种实施方式，如图3所示，鞋子1插入鞋套2时，鞋子1的前部是插入第一防水布201和鞋套2内侧壁围合成的空间内，第一防水布201位于鞋子1的上鞋面上方，同理，鞋子1的后部是插入第二防水布202和鞋套2内侧壁围合成的空间内，可以起到防水的目的，适合下雨天在户外使用。

在本实用新型的一种优选的实施方式中，所述第二防水布202上还固定有布条203，布条203的目的是将布条203插入到鞋子1的后跟处，起到固定鞋套2的目的。

在本实用新型的一种优选的实施方式中，为了方便调整第一防水布和第二防水布的位置，所述第一防水布201和所述第二防水布202均为弹性材料。这里的弹性材料可以为本领域常规使用的类型，例如，可以为弹性布等。当然，本实用新型并不局限于此。

在本实用新型的一种优选的实施方式中，为了进一步方便调节防水鞋罩的大小，所述松紧布5、所述卡扣6和所述卡套7组成松紧机构，所述松紧机构的数量为2-4组，且所述松紧机构在所述鞋套2的侧边沿水平方向等距分布。

在本实用新型的一种优选的实施方式中，为了增加鞋套2的防滑效果，所述鞋套2的外底部设置有多个凸点结构。

以上结合附图详细描述了本实用新型的优选实施方式，但是，本实用新型并不限于上述实施方式中的具体细节，在本实用新型的技术构思范围内，可以对本实用新型的技术方案进行多种简单变型，这些简单变型均属于本实用新型的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本实用新型对各种可能的组合方式不再另行说明。

此外，本实用新型的各种不同的实施方式之间也可以进行任意组合，只要其不违背本实用新型的思想，其同样应当视为本实用新型所公开的内容。
