一种梳子用简易清洁刷的制作方法

本实用新型涉及一种生活用品，具体涉及一种梳子用简易清洁刷。

背景技术：

梳子是人们必不可少的生活用品之一，但使用一段时间后容易变脏，由于梳子梳齿布置比较密集，清洁起来不方便，特别是梳齿根部的污垢很不容易清洗干净，常常需要借助刷子对每根梳齿及两梳齿之间的根部进行清洗，操作比较麻烦，也不容易彻底清洁干净。

中国专利CN201441058U公开了一种梳子专用清洁器，包括手柄、刷干、刷毛，在手柄上装有一排刷杆，在每个刷杆上横向连接有硬质刷毛，该刷毛呈不规则排列。使用时，人们可以将清洁器的刷杆部分插进梳子齿间的缝隙中并上下或左右移动，这样梳子齿上的污垢就被硬质梳毛刷了下来。但是该专利清洁器操作过程中需要不停的沾水，操作麻烦，而且刷毛与梳齿接触面积小，清洗不彻底。

技术实现要素：

为克服上述缺陷，本实用新型的目的在于提供一种梳子用简易清洁刷，清洁彻底，使用方便。

为实现上述目的，本实用新型采用如下技术方案：

一种梳子用简易清洁刷，包括一个内部填充海绵的壳体，所述壳体由底板和封盖围合而成，所述底板和封盖可拆卸连接，所述封盖由柔性材料制成，所述封盖上设置弹性手柄，所述底板上等间距交替设置若干排透水孔和刷杆，所述每个刷杆上朝向透水孔两侧横向对称设置两撮刷毛，所述每撮梳毛横截面呈喇叭状，所述每撮刷毛在相邻刷杆柱面上呈交替排列，且每撮刷毛的末端接近相邻刷杆。

优选地，所述封盖为立方形或者半圆柱形。

优选地，所述弹性手柄横截面呈弓形。

优选地，所述透水孔横截面为下底边长于上底边的梯形。

优选地，所述刷杆的末端还设置弹性挡片。

本实用新型的积极有益效果：

1. 本实用新型梳子用简易清洁刷结构简单，清洁过程海绵通过透水孔自动供水，使用方便，而且刷毛一撮一撮设置，每撮梳毛横截面呈喇叭状，所述每撮刷毛在相邻刷杆柱面上呈交替排列，且每撮刷毛的末端接近相邻刷杆，有利于使刷毛充分接触梳齿，清洁彻底。

2. 本实用新型所述封盖为立方形或者半圆柱形，封盖与底板之间围合成容纳海绵的空间，便于存放海绵。所述弹性手柄横截面呈弓形，手部用力方便且容易把持清洁刷。所述透水孔横截面为下底边长于上底边的梯形，海绵中的水流动顺畅。所述刷杆的末端还设置弹性挡片，当刷杆在上下扯拉的过程中，梳子不容易从清洁刷中脱离。

附图说明

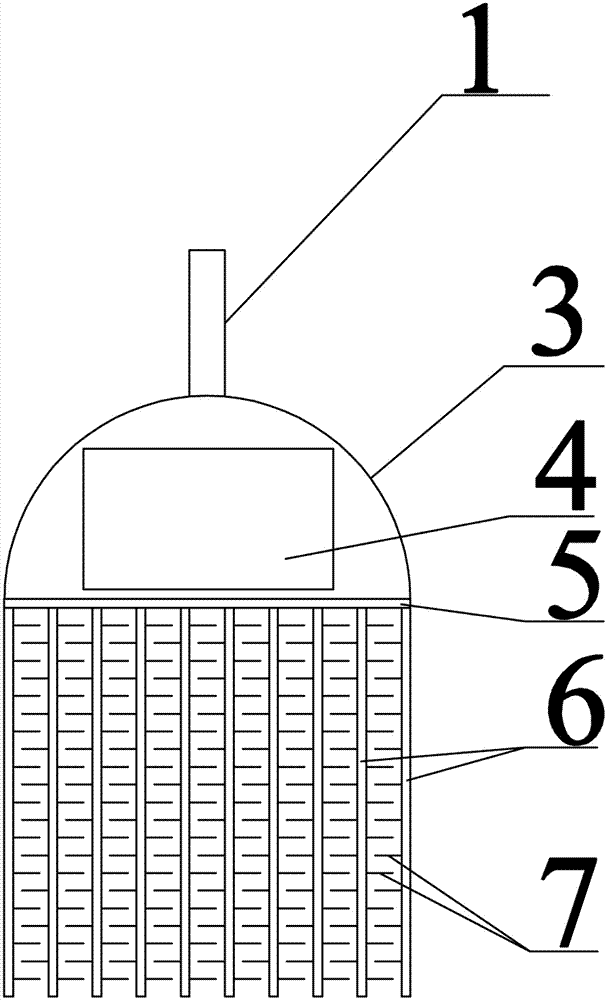

图1为本实用新型实施例1梳子用简易清洁刷正视结构示意图；

图2为本实用新型实施例1梳子用简易清洁刷侧视结构示意图；

图3为本实用新型实施例1底板仰视结构示意图；

图4为本实用新型实施例1刷杆局部俯视结构示意图；

图5为本实用新型实施例2梳子用简易清洁刷正视结构示意图；

图中：1-弹性手柄，2-壳体，3-封盖，4-海绵，5-底板，6-刷杆，7-刷毛，8-透水孔，9-挡片。

具体实施方式

下面结合一些具体实施例对本实用新型进一步说明。

实施例1

参见图1-4，一种梳子用简易清洁刷，包括一个内部填充海绵4的壳体2，所述壳体2由底板5和封盖3围合而成，所述底板5和封盖3可拆卸连接，所述封盖3半圆柱形，所述封盖3由橡胶制成，所述封盖3上设置横截面为弓形的弹性手柄1，所述底板5上等间距交替设置若干排透水孔8和刷杆6，所述透水孔8横截面为下底边（接近刷毛一侧）长于上底边的梯形，所述每个刷杆6上朝向透水孔8两侧横向对称设置两撮刷毛7，所述每撮梳毛7横截面呈喇叭状，所述每撮刷毛7在相邻刷杆6柱面上呈交替排列，且每撮刷毛7的末端接近相邻刷杆6。

本实用新型梳子用简易清洁刷使用时，首先将刷杆6插入梳齿间隙，然后将海绵4吸水后填充在壳体2内，手握弹性手柄1上下扯拉清洁刷，海绵4在向下扯拉的过程中挤压出水，顺着底板5上的透水孔8渗入在梳齿上，这样来回扯拉几次完成梳子的清洗，使用方便，清洁彻底。

实施例2

参见图5，本实施例梳子用简易清洁刷与实施例1结构相似，相同之处不重述，有些不同的是：所述刷杆6的末端还设置弹性挡片9，当刷杆6在上下扯拉的过程中，梳子不容易从清洁刷中脱离。

实施例3

本实施例梳子用简易清洁刷与实施例2结构相似，相同之处不重述，有些不同的是：所述封盖3为立方形。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
