能够保鲜食物的旅行背包的制作方法

本实用新型涉及背包技术领域，尤其是涉及一种能够保鲜食物的旅行背包。

背景技术：

行军或外出时背在背上的衣被包裹。材质多样化，真皮、塑料材质、涤纶、帆布、尼龙，棉麻等质地箱包引领时尚潮流。同时，在越来越标榜个性的时期，简约、复古、卡通等各类风格也从不同侧面迎合时尚人士张扬个性的需求。箱包的款式也由传统的商务包、书包、旅行包向笔袋、零钱包、小香包等扩展。

为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解决方案。例如，中国专利文献公开了一种背包，[申请号：CN201420555945.5]，包括背包本体，其特征在于，所述背包还包括外支撑架、内夹板，所述外支撑架环设于所述背包本体的外壁的四周，并与所述背包本体连接，所述外支撑架设置有支撑架孔，所述内夹板设置有螺杆，所述内夹板设置于所述背包本体与所述外支撑架之间，且所述螺杆穿过所述支撑架孔。

上述方案虽然在一定程度上解决了现有技术的不足，但是不能保鲜，功能不全。

技术实现要素：

本实用新型的目的是针对上述问题，提供一种结构简单，保鲜效果好的能够保鲜食物的旅行背包。

为达到上述目的，本实用新型采用了下列技术方案：本实用新型的一种能够保鲜食物的旅行背包，所述能够保鲜食物的旅行背包包括背包本体和设置在所述背包本体后侧的两个间隔设置的背带，所述背包本体设置有夹层、拉链、定位装置和照明装置，所述拉链设置在所述夹层的顶部，所述照明装置设置在所述背包本体的前侧表面，所述夹层内设置有第一容置腔、第二容置腔、第三容置腔和第四容置腔，所述第一容置腔内设置有定位装置，所述第二容置腔内设置有冷藏层和隔冷层，所述冷藏层形成封闭的冷藏空间并设置在所述背包本体的下部，所述隔冷层的间隔设置在所述冷藏层的上部，所述冷藏层的上表面与所述背包本体形成常温空间。

在上述的能够保鲜食物的旅行背包中，所述的能够保鲜食物的旅行背包还包括蜂鸣报警器，所述蜂鸣报警器设置在第四容置腔的底部，所述第四容置腔内设置有凹槽，所述蜂鸣报警器上设置有凸起，所述凸起与凹槽相适配。所述蜂鸣报警器可以在背包人员遇到危险时，起到求救的作用。

在上述的能够保鲜食物的旅行背包中，所述的能够保鲜食物的旅行背包还包括滚轮，所述滚轮设置在所述背包本体的底部。

在上述的能够保鲜食物的旅行背包中，所述的能够保鲜食物的旅行背包还包括沿竖直方向间隔设置的多个杯套，多个所述杯套设置在所述背包本体的右侧。一方面可以固定住水杯，确保水杯不会掉落，另一方面方便背包人员取用水杯。

在上述的能够保鲜食物的旅行背包中，所述的背包本体的表面设置有防水层。该背包可以达到防水防雨的效果，以满足背包人员的需求。

在上述的能够保鲜食物的旅行背包中，所述第三容置腔内设置有音频播放器。

在上述的能够保鲜食物的旅行背包中，所述的背包本体的材质为软质背包本体。

有益效果：本实用新型结构简单，使用方便，可以进行定位，保鲜食物好。

与现有的技术相比，本能够保鲜食物的旅行背包的优点在于：

(1)利用照明装置可以背包人员在夜间行走，确保背包人员的人身安全。定位装置可以对背包进行定位，方便丢失时找回。

(2)本实用新型所述背包具有可装便当盒的冷藏空间，且不会使其他物品被冷凝水浸湿。

附图说明

为了更清楚地说明本实用新型的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以如这些附图获得其他的附图。

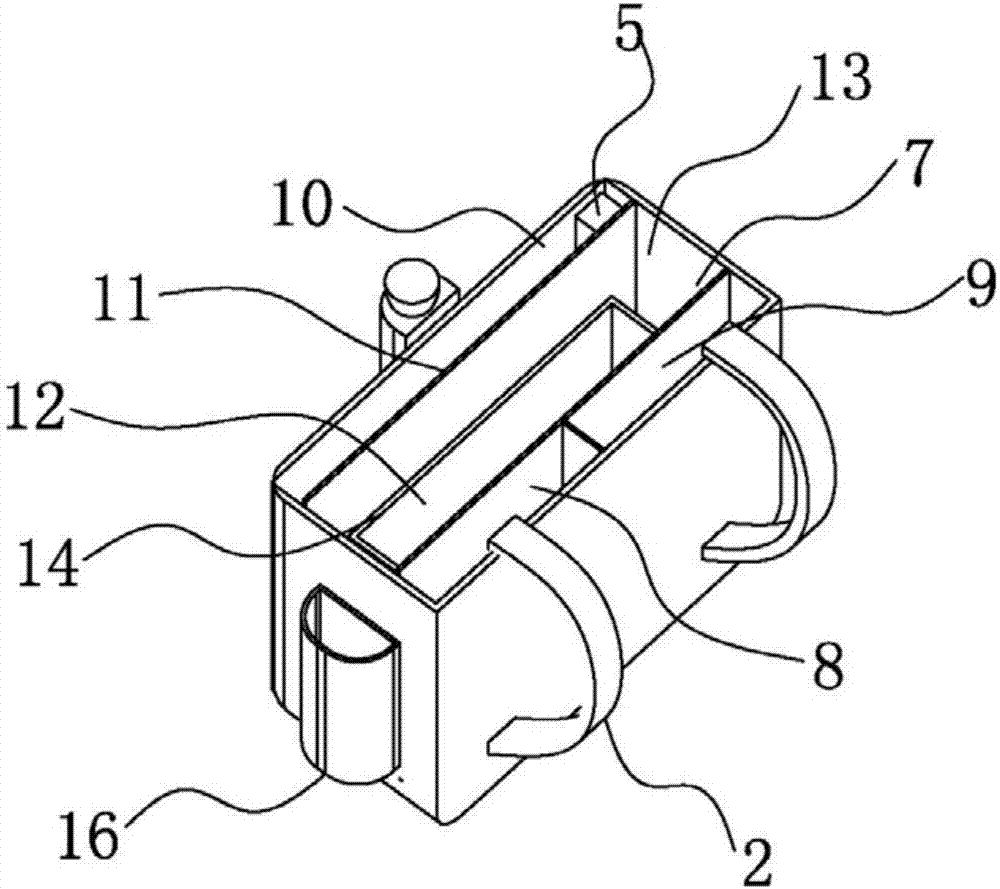

图1是本实用新型提供的示意图；

图2是本实用新型提供的部分示意图；

图中，1背包本体、2背带、3夹层、4拉链、5定位装置、6照明装置、7第二容置腔、8第三容置腔、9第四容置腔10、第一容置腔、11隔冷层、12冷藏空间、13常温空间、14冷藏层、15滚轮、16杯套。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本实用新型的范围。

实施例1

如图1和图2所示，本实用新型的一种能够保鲜食物的旅行背包，所述能够保鲜食物的旅行背包包括背包本体1和设置在所述背包本体1后侧的两个间隔设置的背带2，所述背包本体1设置有夹层3、拉链4、定位装置5和照明装置6，所述拉链4设置在所述夹层3的顶部，所述照明装置6设置在所述背包本体的前侧表面，所述夹层3内设置有第一容置腔10、第二容置腔7、第三容置腔8和第四容置腔9，所述第一容置腔10内设置有定位装置5，所述第二容置腔7内设置有冷藏层14和隔冷层11，所述冷藏层14形成封闭的冷藏空间12并设置在所述背包本体1的下部，所述隔冷层11的间隔设置在所述冷藏层14的上部，所述冷藏层14的上表面与所述背包本体1形成常温空间13。

所述的能够保鲜食物的旅行背包还包括蜂鸣报警器，所述蜂鸣报警器设置在第四容置腔9的底部，所述第四容置腔9内设置有凹槽，所述蜂鸣报警器上设置有凸起，所述凸起与凹槽相适配。

所述的能够保鲜食物的旅行背包还包括滚轮15，所述滚轮15设置在所述背包本体1的底部。

所述的能够保鲜食物的旅行背包还包括沿竖直方向间隔设置的多个杯套16，多个所述杯套16设置在所述背包本体1的右侧。一方面可以固定住水杯，确保水杯不会掉落，另一方面方便背包人员取用水杯。

所述的背包本体1的表面设置有防水层。通过上述设置，该背包可以达到防水防雨的效果，以满足背包人员的需求。

所述第三容置腔8内设置有音频播放器。

所述的背包本体1的材质为软质背包本体。

尽管本文较多地使用了背包本体1、背带2、夹层3、拉链4、定位装置5、照明装置6、第二容置腔7、第三容置腔8、第四容置腔9、第一容置腔10、隔冷层11、冷藏空间12、常温空间13、冷藏层14、滚轮15、杯套16等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
