一种使用于环卫工人的安全警示反光背心的制作方法

本实用新型涉及一种反光背心，更具体的说是一种使用于环卫工人的安全警示反光背心。

背景技术：

反光背心主体由网眼布或平纹布制成，反光材料是反光晶格或高亮度反光布；主要种类有涤纶反光背心，涤纶荧光反光背心，涤纶高亮反光背心，涤纶pvc晶格反光背心，涤纶针织反光背心，涤纶梭织背心，全涤荧光网布晶格背心，全涤荧光网布高亮背心，全涤荧光网布高亮警察背心，全涤荧光鸟眼背心。主要适用于警察，路政人员，交通指挥者，公路养护人员，摩托和自行车的驾驶者，暗光下工作者等等需要用光警告的地方工作者。但是由于环卫工人需要在烈日下工作，使他们夏天很容易中暑，所以设计了这种反光背心。

技术实现要素：

本实用新型主要解决的技术问题是提供一种使用于环卫工人的安全警示反光背心，可以调节背心的大小以适应不同高度的工人，还设有帽子，可以遮挡阳光，避免工人中暑。

为解决上述技术问题，本实用新型涉及一种反光背心，更具体的说是一种使用于环卫工人的安全警示反光背心，包括背心主体、反光带、延伸装置、拉链Ⅰ、帽袋和帽子，可以调节背心的大小以适应不同高度的工人，还设有帽子，可以遮挡阳光，避免工人中暑。

延伸装置包括拉链Ⅱ和延伸布条，拉链Ⅱ分别缝合在延伸布条的两端。

帽子包括通气网、魔术贴Ⅰ、布片Ⅰ、布片Ⅱ和魔术贴Ⅱ，通气网与布片Ⅰ的一端均缝合在布片Ⅱ下端，布片Ⅰ包裹在通气网外端，魔术贴Ⅰ缝合在布片Ⅰ外端，魔术贴Ⅱ缝合在布片Ⅱ外端，魔术贴Ⅰ与魔术贴Ⅱ配合。

反光带缝合在背心主体的正面和背面，背心主体的正面通过缝合连有拉链Ⅰ，背心主体肩膀处为开放结构，延伸装置设置在背心主体肩膀处，并且延伸布条的两端通过缝合连接背心主体的正面和背面，帽袋缝合在背心主体背面，帽袋上端为开放结构，帽子上的通气网缝合在帽袋上端。

作为本技术方案的进一步优化，本实用新型一种使用于环卫工人的安全警示反光背心所述的魔术贴Ⅰ为子面，即附着有细小柔软的纤维或圆毛的面。

作为本技术方案的进一步优化，本实用新型一种使用于环卫工人的安全警示反光背心所述的魔术贴Ⅱ为母面，即是较硬带钩的刺毛的面。

作为本技术方案的进一步优化，本实用新型一种使用于环卫工人的安全警示反光背心所述的布片Ⅰ靠近通气网的面粘有反光带。

本实用新型一种使用于环卫工人的安全警示反光背心的有益效果为：

本实用新型一种使用于环卫工人的安全警示反光背心，可以调节背心的大小以适应不同高度的工人，还设有帽子，可以遮挡阳光，避免工人中暑。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

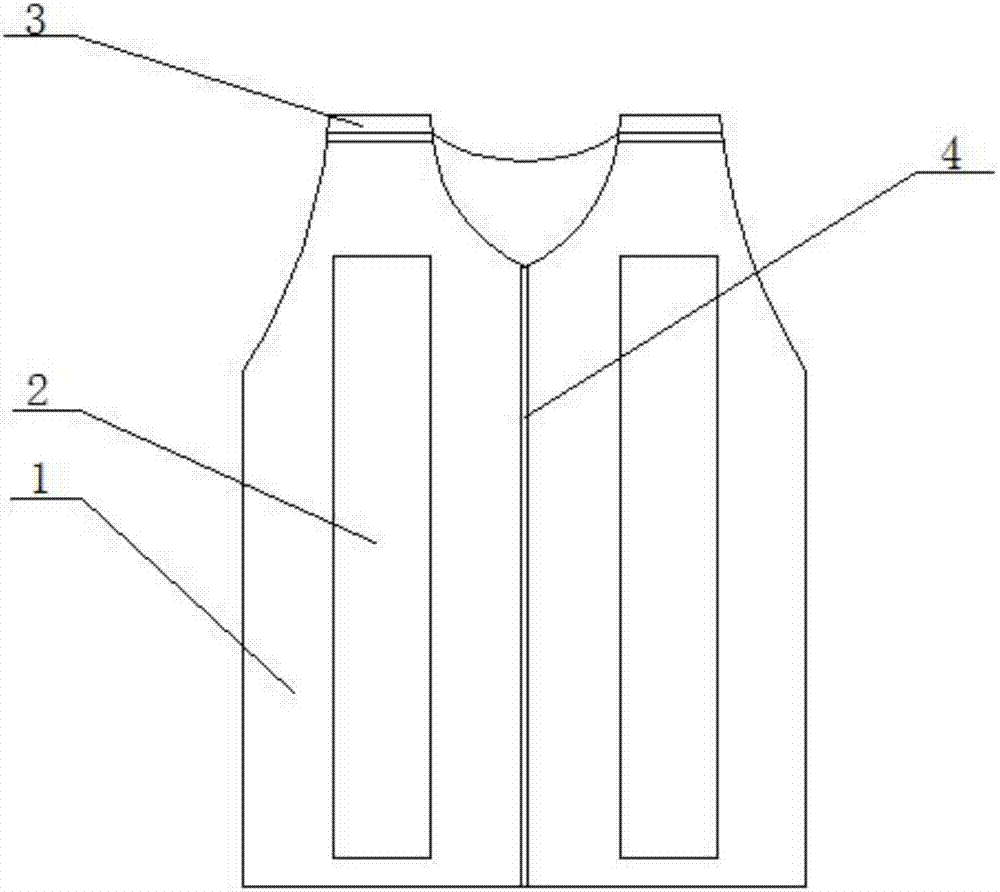

图1为本实用新型一种使用于环卫工人的安全警示反光背心的结构示意图。

图2为本实用新型一种使用于环卫工人的安全警示反光背心的延伸装置展开结构示意图。

图3为本实用新型一种使用于环卫工人的安全警示反光背心的后视结构示意图。

图4为本实用新型一种使用于环卫工人的安全警示反光背心的帽子展开结构示意图。

图5为本实用新型一种使用于环卫工人的安全警示反光背心的帽子剖视结构示意图。

图6为本实用新型一种使用于环卫工人的安全警示反光背心的布片Ⅰ与布片Ⅱ贴合结构示意图。

图7为本实用新型一种使用于环卫工人的安全警示反光背心的延伸装置结构示意图。

图中：背心主体1；反光带2；延伸装置3；拉链Ⅱ3-1；延伸布条3-2；拉链Ⅰ4；帽袋5；帽子6；通气网6-1；魔术贴Ⅰ6-2；布片Ⅰ6-3；布片Ⅱ6-4；魔术贴Ⅱ6-5。

具体实施方式

具体实施方式一：

下面结合图1、2、3、4、5、6、7说明本实施方式，本实用新型涉及一种反光背心，更具体的说是一种使用于环卫工人的安全警示反光背心，包括背心主体1、反光带2、延伸装置3、拉链Ⅰ4、帽袋5和帽子6，可以调节背心的大小以适应不同高度的工人，还设有帽子，可以遮挡阳光，避免工人中暑。

延伸装置3包括拉链Ⅱ3-1和延伸布条3-2，拉链Ⅱ3-1分别缝合在延伸布条3-2的两端。

帽子6包括通气网6-1、魔术贴Ⅰ6-2、布片Ⅰ6-3、布片Ⅱ6-4和魔术贴Ⅱ6-5，通气网6-1与布片Ⅰ6-3的一端均缝合在布片Ⅱ6-4下端，布片Ⅰ6-3包裹在通气网6-1外端，魔术贴Ⅰ6-2缝合在布片Ⅰ6-3外端，魔术贴Ⅱ6-5缝合在布片Ⅱ6-4外端，魔术贴Ⅰ6-2与魔术贴Ⅱ6-5配合。

反光带2缝合在背心主体1的正面和背面，背心主体1的正面通过缝合连有拉链Ⅰ4，背心主体1肩膀处为开放结构，延伸装置3设置在背心主体1肩膀处，并且延伸布条3-2的两端通过缝合连接背心主体1的正面和背面，帽袋5缝合在背心主体1背面，帽袋5上端为开放结构，帽子6上的通气网6-1缝合在帽袋5上端。工人穿着背心在道路上工作时，若在夏天，由于天气较热，可以将帽子6从帽袋5中取出，然后将帽子戴在头上，同时将布片Ⅰ6-3上的魔术贴Ⅰ6-2贴合在魔术贴Ⅱ6-5上，使通气网6-1露出，此时通气网6-1上的反光带2露出在帽子6上端，可以起到警示作用的同时，可以反射部分阳光，同时通气网6-1可以用作通气用，使帽子6内有空气流动；调节背心大小时，只需将拉链Ⅱ3-1拉开，将延伸布条3-2展开，增加背心的大小。

具体实施方式二：

下面结合图1、2、3、4、5、6、7说明本实施方式，本实施方式对实施方式一作进一步说明，所述的魔术贴Ⅰ6-2为子面，即附着有细小柔软的纤维或圆毛的面。

具体实施方式三：

下面结合图1、2、3、4、5、6、7说明本实施方式，本实施方式对实施方式一作进一步说明，所述的魔术贴Ⅱ6-5为母面，即是较硬带钩的刺毛的面。

具体实施方式四：

下面结合图1、2、3、4、5、6、7说明本实施方式，本实施方式对实施方式一作进一步说明，所述的布片Ⅰ6-3靠近通气网6-1的面粘有反光带2。

本实用新型的工作原理是：工人穿着背心在道路上工作时，若在夏天，由于天气较热，可以将帽子6从帽袋5中取出，然后将帽子戴在头上，同时将布片Ⅰ6-3上的魔术贴Ⅰ6-2贴合在魔术贴Ⅱ6-5上，使通气网6-1露出，此时通气网6-1上的反光带2露出在帽子6上端，可以起到警示作用的同时可以反射部分阳光，同时通气网6-1可以用来通气，使帽子6内有空气流动；调节背心大小时，只需将拉链Ⅱ3-1拉开，将延伸布条3-2展开，增加背心的大小。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
