一种雨伞收纳器的制作方法

本实用新型涉及收纳器技术领域，具体为一种雨伞收纳器。

背景技术：

雨伞是我们在下雨天出门时必不可少的工具之一，但当我们进入超市等大型公共场所的时候，雨伞的水会不断滴落，将地板打湿，不仅使地板难以清理，而且使来往的行人容易摔倒，存在一定的安全隐患，一般的雨伞收纳器只有雨伞存放功能，却不能很好的将伞内的雨水收集，而且雨伞放在公共场所的雨伞收纳器上很容易造成丢失和其他人误拿等情况。

技术实现要素：

本实用新型的目的在于提供一种雨伞收纳器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种雨伞收纳器，包括中空的底座，所述底座的内侧滑动安装有接水盒，所述接水盒的侧面突出于底座，所述底座的上表面固定焊接有支撑杆，所述支撑杆为空心结构，表面留有相通的螺丝孔，所述支撑杆的内侧套设有滑动杆，所述滑动杆的表面留有螺丝孔，所述支撑杆和滑动杆的螺丝孔相匹配并通过螺栓固定连接，所述支撑杆的表面呈斜坡状焊接有雨水收纳槽，所述雨水收纳槽的下端留有排水口，所述排水口位于接水盒的突出部分正上方，所述滑动杆的上表面固定焊接有雨伞架，所述雨伞架的内侧焊接有波浪收纳杆，所述波浪收纳杆的波谷的上表面交错式固定安装有防盗收纳夹，所述防盗收纳夹的内侧固定焊接有伞柄管夹，所述伞柄管夹的内侧设有橡胶垫，所述防盗收纳夹包括夹片、弹簧和固定轴，两个夹片的内侧表面通过固定轴铰接，所述固定轴的下端突出于防盗收纳夹的下表面，所述固定轴的突出端固定焊接在波浪收纳杆的上表面，所述夹片的手捏端的内侧表面固定焊接有弹簧，所述防盗收纳夹的其中一片夹片的内侧表面固定焊接有防盗锁，所述防盗锁的侧面留有锁孔，所述锁孔的内侧安装有锁舌，所述防盗收纳夹的另一片夹片的内侧表面固定焊接有锁扣，所述锁扣与锁舌相匹配，所述防盗锁的上表面留有钥匙孔。

优选的，所述接水盒采用透明塑料制成。

优选的，所述底座、支撑杆、滑动杆、雨伞架、波浪收纳杆和防盗收纳夹均采用不锈钢制成。

优选的，所述雨水收纳槽的倾斜角度为30度。

与现有技术相比，本实用新型的有益效果是：该雨伞收纳器能够将雨伞上的水滴通过雨水收纳槽收集到接水盒内，并且能看到接水盒内水的位置，便于及时清理，支撑架和滑动杆可以调节雨伞架的高度，雨伞通过防盗收纳夹存放后可以用防盗收纳夹上的锁将雨伞锁住，防止他人误拿，防盗收纳夹交错式固定焊接在波浪收纳杆的波谷的上表面可以使雨伞的收纳量达到最大数量。

附图说明

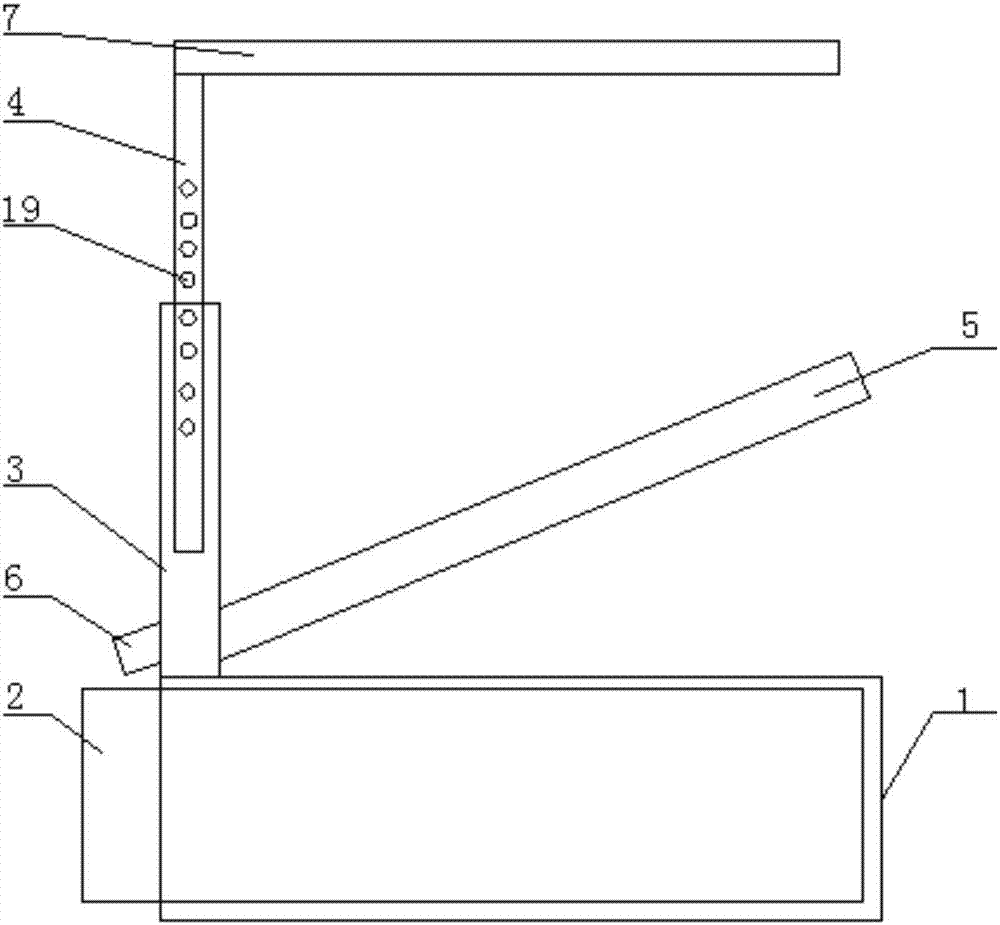

图1为本实用新型的整体结构示意图；

图2为本实用新型的防盗收纳夹结构示意图；

图3为本实用新型的防盗锁结构示意图；

图4为本实用新型的防盗收纳夹排列结构示意图。

图中：1底座、2接水盒、3支撑杆、4滑动杆、5雨水收纳槽、6排水口、7雨伞架、8波浪收纳杆、9防盗收纳夹、10伞柄管夹、11夹片、12弹簧、13固定轴、14防盗锁、15锁孔、16锁舌、17锁扣、18钥匙孔、19螺丝孔、20橡胶垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-4，本实用新型提供一种技术方案：一种雨伞收纳器，包括中空的底座1，底座1的内侧滑动安装有接水盒2，接水盒2的侧面突出于底座1，底座1的上表面固定焊接有支撑杆3，支撑杆3为空心结构，表面留有相通的螺丝孔19，支撑杆3的内侧套设有滑动杆4，滑动杆4的表面留有螺丝孔19，支撑杆3和滑动杆4的螺丝孔19相匹配并通过螺栓固定连接，可以调整滑动杆4的高度，支撑杆3的表面呈斜坡状焊接有雨水收纳槽5，雨水收纳槽5的下端留有排水口6，排水口6在位于接水盒2的突出部分正上方，可以将收集的雨水排到接水盒2内，滑动杆4的上表面固定焊接有雨伞架7，雨伞架7的内侧焊接有波浪收纳杆8，波浪收纳杆8的波谷的上表面交错式固定安装有防盗收纳夹9，可以使雨伞的收纳数量达到最大，防盗收纳夹9的内侧固定焊接有伞柄管夹10，伞柄管夹10的内侧设有橡胶垫20，可以使伞柄管夹10更牢固的把伞夹住，并且可以保护伞柄不被伞柄管夹10刮伤，防盗收纳夹9包括夹片11、弹簧12和固定轴13，两个夹片11的内侧表面通过固定轴13铰接，可以使夹片11有支撑点，并可以在固定轴13的表面活动，固定轴13的下端突出于防盗收纳夹9的下表面，固定轴13的突出端固定焊接在波浪收纳杆8的上表面，夹片11的手捏端的内侧表面固定焊接有弹簧12，可以使防盗收纳夹9自动闭合，防盗收纳夹9的其中一片夹片11的内侧表面固定焊接有防盗锁14，防盗锁14的侧面留有锁孔15，锁孔15的内侧安装有锁舌16，防盗收纳夹9的另一片夹片的内侧表面固定焊接有锁扣17，锁扣17与锁舌16相匹配，防盗锁14的上表面留有钥匙孔18，用钥匙可以将防盗锁14锁住后，防盗收纳夹9将不能张开，使雨伞不能从防盗收纳夹9的内侧取出达到防盗的效果，接水盒2采用透明塑料制成，可以看到收集的雨水的水位，便于及时清理，底座1、支撑杆3、滑动杆4、雨伞架7、波浪收纳杆8和防盗收纳夹9均采用不锈钢制成，具有较强的牢固性，雨水收纳槽5的倾斜角度为30度，可以有效的让雨水顺着坡度流到排水口6。

本实用新型在具体实施时：通过支撑杆3和滑动杆4调整好雨伞架7的高度，通过螺栓插入螺丝孔19固定，先张开防盗收纳夹9，将雨伞从防盗收纳夹9的张口处放入，将伞骨的伞柄管夹在伞柄管夹10的内侧，锁扣17插入锁舌16，用钥匙将防盗锁14锁好，在伞柄和伞骨的作用下雨伞不能从防盗收纳夹9的内侧取出，雨伞上的水滴到雨水收纳槽5的上表面，雨伞收纳槽5将雨水收集并通过排水口6汇集到接水盒2，接水盒2采用透明塑料制成，可以通过接水槽2的外侧看到水位情况，及时清理雨水，用钥匙打开防盗锁14，张开防盗收纳夹9雨伞才可以被取出。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
