一种加热负离子风梳的制作方法

本实用新型属于一种梳子，尤其涉及一种加热负离子风梳。

背景技术：

人的头发自身表面带有电荷，它使得发丝相互排斥—即我们所指的静电或毛躁现象，传统的梳子不能解决这类问题。负离子梳通过设置负离子发射器产生负离子，在梳头的时候负离子作用于每根发丝后，毛躁或散乱的头发会回复妥帖，不再互相排斥，也不会伸张开来。效果显著增添亮泽，恢复顺滑，同时减少难以理顺的散乱和毛躁。

目前市场上的负离子梳通常在其尾部设置外接电源线，电源线直接通过负离子梳的尾部与负离子梳的线路板电连接，这种结构，电源线与负离子梳尾部外壳的断面直接接触，在电源线弯折时会产生很大的剪切力，容易造成电源线破损断裂，一方面影响使用寿命，另一方面也会带来漏电风险。

技术实现要素：

为了解决上述的技术问题，本实用新型的目的是提供一种加热负离子风梳，电源线连接件卡接在下盖壳体尾部，结构简单，增加了电源线连接件与下盖壳体的接触面积，减小了两者之间的剪切力，有效防止电源连接件的破损，同时其固定螺钉设置在下盖壳体内部，在上盖壳体装配好后看不到固定的螺钉，外观更美观。

为了实现上述的目的，本实用新型采用了以下的技术方案：

一种加热负离子风梳，包括上盖壳体和下盖壳体，所述上盖壳体和下盖壳体均包括手柄部以及梳理部，所述下盖壳体手柄部的尾部内侧设置有固定机构，所述固定机构上固定有电源线连接件,所述固定机构包括第一支架所述第一支架呈弧形其上设置有第一弧形卡槽；所述电源线连接件前端设置有卡接环，所述卡接环卡接在第一弧形卡槽内，在第一弧形卡槽的两侧设置有螺孔柱，螺孔柱上设置有固定盖，所述固定盖上设置有与卡接环配合的第二弧形卡槽，固定盖安装后将电源线连接件固定。电源线连接件卡接在下盖壳体尾部，结构简单，增加了电源线连接件与下盖壳体的接触面积，减小了两者之间的剪切力，有效防止电源连接件的破损，同时其固定螺钉设置在下盖壳体内部，在上盖壳体装配好后看不到固定的螺钉，外观更美观。

作为优选，所述上盖壳体的梳理部上安装有防烫隔离盖，所述防烫隔离盖与上盖壳体之间存在散热缝。

作为优选，所述上盖壳体的梳理部向内凹陷形成散热安装部，防烫隔离盖安装在成散热安装部内且与散热安装部的底面和侧壁均存在散热缝，形成散热空间。

作为优选，所述散热安装部的底面、防烫隔离盖的底面设置有螺孔柱，螺钉依次穿过散热安装部的底面的螺孔柱和防烫隔离盖的底面的螺孔柱完成两者之间的固定。

作为优选，所述防烫隔离盖的底面周缘均匀设置有多个与散热安装部底面抵接的抵接块。

作为优选，所述手柄部和梳理部的连接过渡部位的两侧分别设置有负离子发射装置。

作为优选，所述负离子发射装置包括负离子安装台以及扣接在负离子安装台上的负离子发射罩壳，在负离子安装台上设置有负离子发射固定架，在负离子发射固定架上固定有负离子发射器，负离子发射固定架和负离子发射器设在负离子发射罩壳内，所述负离子发射罩壳的前端开设有负离子发射孔。

作为优选，所述下盖壳体的梳理部内设置有固定金属板，在固定金属板上设置有发热元器件，所述发热元器件上端隔空设置有软胶隔热垫，在下盖壳体的梳理部下端面设置有导热板，所述铝制导热板的一端与固定金属板相连，铝制导热板的另一端设置有按摩软垫。

作为优选，所述下盖壳体的手柄部设置有线路板，所述线路板与发热元器件电连接，在上盖壳体的手柄部设置有控制开关按钮，所述控制开关按钮与线路板电连接。

与现有技术相比，本发明的有益效果是：

1.通过设置负离子发射罩壳，同时将负离子发射孔设置在负离子发射罩壳的前端，使得负离子发射器产生的负离子向前射出，弥漫在整个梳理部，使得梳理效果明显；

2.防烫隔离盖与上盖壳体之间存在散热缝，且散热缝较大，有效增强了其散热功能，防止梳子过热。

3.电源线连接件卡接在下盖壳体尾部，结构简单，增加了电源线连接件与下盖壳体的接触面积，减小了两者之间的剪切力，有效防止电源连接件的破损，同时其固定螺钉设置在下盖壳体内部，在上盖壳体装配好后看不到固定的螺钉，外观更美观。

附图说明

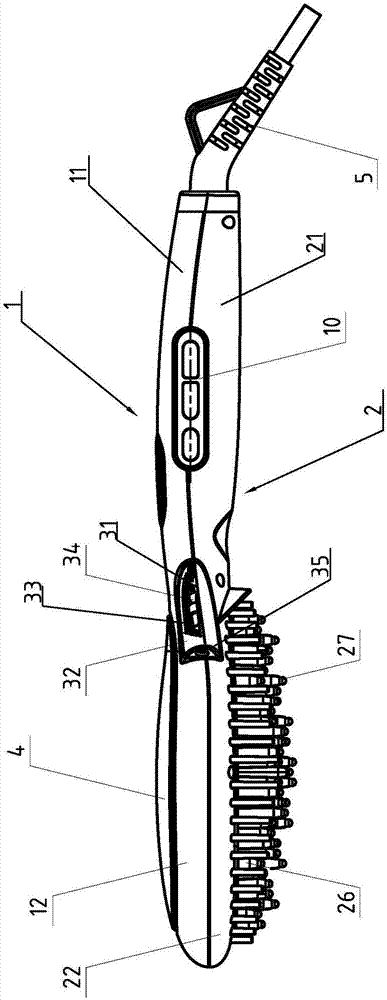

图1是实施例中一种加热负离子风梳的俯视图。

图2是实施例中一种加热负离子风梳的侧视图。

图3是实施例中一种加热负离子风梳的侧面剖视图。

图4是实施例中一种加热负离子风梳另一方向的侧面剖视图。

图5是实施例中下盖壳体尾部的部分结构放大图。

具体实施方式

下面结合附图对本实用新型的具体实施方式做一个详细的说明。

如图1～图5所示的一种加热负离子风梳，包括上盖壳体1和下盖壳体2。上盖壳体1和下盖壳体2均包括手柄部以及梳理部，梳理部整体呈椭圆形，梳理部与手柄部之间弧形过渡。在本实施例中，将上盖壳体1的手柄部命名为第一手柄部11，将上盖壳体1的梳理部命名为第一梳理部12，将下盖壳体2的手柄部命名为第二手柄部21，将下盖壳体2的梳理部命名为第二梳理部22。

在第二手柄部21与第二梳理部22的弧形过渡处设置有负离子发射装置3。

负离子发射装置3包括负离子安装台31以及扣接在负离子安装台31上的负离子发射罩壳32，负离子安装台31与下盖壳体2一体成型，在负离子安装台31上设置有负离子发射固定架33，在负离子发射固定架33上固定有负离子发射器34。负离子发射罩壳32将负离子发射固定架33和负离子发射器34罩设在其内，

在负离子发射罩壳32的前端开设有负离子发射孔35，负离子发射器34的负离子发射部位位于负离子发射孔35内。通过设置负离子发射罩壳32，同时将负离子发射孔35设置在负离子发射罩壳32的前端，使得负离子发射器34产生的负离子向前射出，弥漫在整个梳理部，使得梳理效果明显。

在第二梳理部22内设置有固定金属板6，在固定金属板6上设置有发热元器件7。发热元器件7上端隔空设置有软胶隔热垫8，在下盖壳体2的梳理部下端面设置有铝制的导热板26，导热板26的一端与固定金属板6相连，导热板26的另一端设置有按摩软垫27。在第二手柄部21的手柄部设置有线路板9，线路板9分别与发热元器件7和负离子发射器34电连接，线路板9同时与外接电源线电连接。在上盖壳体1的手柄部设置有控制开关按钮10，所述控制开关按钮10与线路板9电连接。使用时，通过控制开关按钮控制线路板9启动，发热元器件7工作，将热量通过固定金属板6传递给导热板26并最终传递给按摩软垫27，使得按摩软垫27具有一定的温度，梳理头发时更舒适。为了防止梳子过热损坏，第一梳理部12向内凹陷形成散热安装部13，在散热安装部13安装有防烫隔离盖4，防烫隔离盖4安装在成散热安装部13内且与散热安装部13的底面和侧壁均存在较大的散热缝，形成散热空间，散热缝一般为10～30mm。防烫隔离盖4安装的具体形式为：在散热安装部13的底面、防烫隔离盖4的底面设置有螺孔柱，螺钉依次穿过散热安装部13的底面的螺孔柱和防烫隔离盖4的底面的螺孔柱完成两者之间的固定。这种设置，螺钉被隐藏在梳子的内部，外观更美观。在防烫隔离盖4的底面周缘均匀设置有多个与散热安装部13底面抵接的抵接块41。这种设计一方面保证了散热空间，另一方面也使得两者之间连接更稳定，不易发生抖动。

在第二手柄部21的尾部内侧设置有固定机构，该固定机构上固定有电源线连接件5。固定机构包括第一支架23和第二支架24，第一支架23在第二支架24后端。电源线连接件5的前端设置有卡接环51，该卡接环51与电源线连接件5整体一体注塑成型。在卡接环51还设置有电源线引出端52。卡接环51固定在第一支架23上，电源线引出端52固定在第二支架24支架上。

卡接环51与第一支架23的具体固定结构为：在第一支架23呈弧形其上设置有第一弧形卡槽231；卡接环51过盈卡接在第一弧形卡槽231内，在第一弧形卡槽231的两侧设置有螺孔柱，螺孔柱上设置有固定盖25，固定盖25上设置有与卡接环51配合的第二弧形卡槽251，固定盖25安装后通过螺钉固定从而将卡接环51锁定。这种固定配合方式，电源线连接件5卡接在下盖壳体2的尾部，结构简单，增加了电源线连接件5与下盖壳体2的接触面积，减小了两者之间的剪切力，有效防止电源连接件5的破损，同时其固定螺钉设置在下盖壳体2内部，在上盖壳体1装配好后看不到固定的螺钉，外观更美观。

本说明书中所描述的以上内容仅仅是对本实用新型所作的举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型说明书的内容或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
