一种防水透气的劳保鞋的制作方法

本实用新型涉及劳动保护工具技术领域，尤其涉及一种防水透气的劳保鞋。

背景技术：

劳保鞋是一种对足部有安全防护作用的鞋。它的种类有很多，如保护足趾、防刺穿、绝缘、耐酸碱等。 劳保鞋的选用应根据工作环境的危害性质和危害程度进行。劳保鞋应有产品合格证和产品说明书。使用前应对照使用的条件阅读说明书，使用方法要正确。特殊防护劳保鞋，用后应检查并保持清洁，存放于无污染干燥的地点。

CN201520507940于2015年07月14日公开了一种新型复合鞋底的劳保鞋，属于鞋类技术领域，旨在解决现有的劳保鞋鞋底粘合不牢，制作费工费时的问题。它包括橡胶大底、PU 中底、鞋帮、真美布夹层底，真美布夹层底 复合夹连于橡胶大底和PU中底之间所组合成为复合型鞋底，真美布夹层底是由纬编真美布模压制成的与橡胶大底模面相吻合的模压有凹凸加强连接槽的曲弯面的夹层底；该专利CN201520507940结构简单实用，鞋底组合层不用打磨起毛，粘合均匀牢固，适用于作为劳保用品；但该专利CN201520507940不具有防水功能，在遇到有水的工作环境中，鞋子容易进水，且透气效果较差。

技术实现要素：

鉴于上述技术问题，本实用新型的目的在于提供一种防水透气的劳保鞋，其能够聚四氟乙烯和带通孔的聚氨酯合成革层的共同作用下有防水，且带有透气功能，穿戴舒适感好。

本实用新型提供一种防水透气的劳保鞋，包括鞋底和鞋帮，所述鞋帮安装于鞋底上，所述鞋帮的鞋面上设有聚四氟乙烯层，所述聚四氟乙烯层底部设有聚氨酯合成革层，所述聚氨酯合成革层底部设有低温热熔胶港宝层，所述低温热熔胶港宝层底部设有超细纤维层，所述聚氨酯合成革层上设有通孔。

作为优选，所述鞋底设有上鞋底和下鞋底，所述上鞋底为PU缓冲垫，所述下鞋底为聚苯硫醚鞋底。PU缓冲垫能有效缓冲震动，增加舒适感，而聚苯硫醚鞋底能有效绝缘，保护人员不会触电。

作为优选，所述下鞋底上设有凹槽。

作为优选，所述下鞋底上还设有一个以上的凸柱。增加下鞋底的捉地力，不易滑倒。

作为优选，所述凸柱为向鞋底后方凸出的尖锥。

作为优选，所述鞋帮脚踝部设有保护壳。有效保护后脚踝。

作为优选，所述鞋帮上设有勒紧带。可以勒紧小腿，鞋帮紧贴在小腿。

作为优选，所述勒紧带沿鞋帮顶部向下延伸。

作为优选，所述勒紧带为橡胶带。

工作原理：穿戴者通过鞋帮直接套进鞋底上，通过聚四氟乙烯层能使外界的水分无法穿透鞋面，防水效果好，聚氨酯合成革层，有效保护鞋面，超细纤维层能增强穿戴者的舒适感，而聚苯硫醚鞋底能有效防止人员的触电，PU缓冲垫能有效缓冲和减少使用人员在移动中所产生的振动。

本实用新型与现有技术相比，其优点在于：鞋帮的鞋面上设有聚四氟乙烯层，聚四氟乙烯层底部设有聚氨酯合成革层，聚氨酯合成革层底部设有低温热熔胶港宝层，低温热熔胶港宝层底部设有超细纤维层，聚氨酯合成革层上设有通孔，在聚四氟乙烯和带通孔的聚氨酯合成革层的共同作用下有防水，且带有透气功能，穿戴舒适感好。

附图说明

下面参照附图示例说明本实用新型防水透气的劳保鞋的基本构造，其中：

图1为本实用防水透气的劳保鞋的结构示意图；

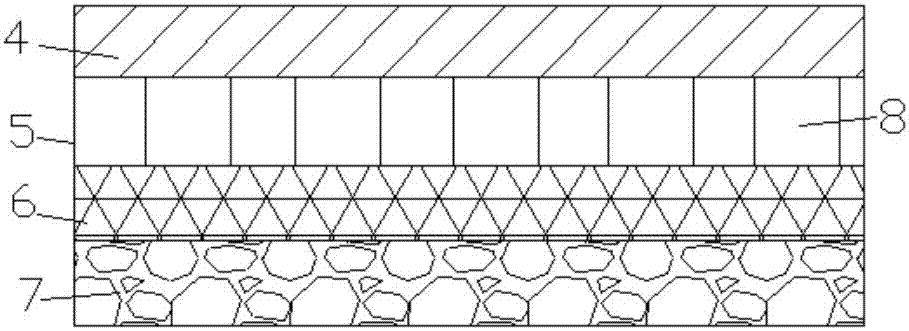

图2为本实用防水透气的劳保鞋的鞋面的截面图；

图3为图1的局部放大图A；

图4为本实用另一实施例的结构示意图。

具体实施方式

为清楚说明起见，下面参照附图以示例的方式对防水透气的劳保鞋加以说明。应当理解，本实用新型并不受其限制。

实施例1

如图1-3所示，本实用新型的防水透气的劳保鞋，包括鞋底1和鞋帮2，所述鞋帮2安装于鞋底1上，所述鞋帮2的鞋面上设有聚四氟乙烯层4，所述聚四氟乙烯层4底部设有聚氨酯合成革层5，所述聚氨酯合成革层5底部设有低温热熔胶港宝层6，所述低温热熔胶港宝层底部6设有超细纤维层7，所述聚氨酯合成革层5上设有通孔8。

所述鞋底1设有上鞋底9和下鞋底10，所述上鞋底9为PU缓冲垫，所述下鞋底10为聚苯硫醚鞋底。PU缓冲垫能有效缓冲震动，增加舒适感，而聚苯硫醚鞋底能有效绝缘，保护人员不会触电。

所述下鞋底10上设有凹槽11。

所述下鞋底1上还设有一个以上的凸柱12。增加下鞋底的捉地力，不易滑倒。

所述鞋帮2脚踝部设有保护壳13。有效保护后脚踝。

本实用新型与现有技术相比，其优点在于：鞋帮的鞋面上设有聚四氟乙烯层，聚四氟乙烯层底部设有聚氨酯合成革层，聚氨酯合成革层底部设有低温热熔胶港宝层，低温热熔胶港宝层底部设有超细纤维层，聚氨酯合成革层上设有通孔，在聚四氟乙烯和带通孔的聚氨酯合成革层的共同作用下有防水，且带有透气功能，穿戴舒适感好。

实施例2

如图1-4所示，本实用新型的防水透气的劳保鞋，包括鞋底1和鞋帮2，所述鞋帮2安装于鞋底1上，所述鞋帮2的鞋面上设有聚四氟乙烯层4，所述聚四氟乙烯层4底部设有聚氨酯合成革层5，所述聚氨酯合成革层5底部设有低温热熔胶港宝层6，所述低温热熔胶港宝层底部6设有超细纤维层7，所述聚氨酯合成革层5上设有通孔8。

所述鞋底1设有上鞋底9和下鞋底10，所述上鞋底9为PU缓冲垫，所述下鞋底10为聚苯硫醚鞋底。PU缓冲垫能有效缓冲震动，增加舒适感，而聚苯硫醚鞋底能有效绝缘，保护人员不会触电。

所述下鞋底10上设有凹槽11。

所述下鞋底1上还设有一个以上的凸柱12。增加下鞋底的捉地力，不易滑倒。

所述凸柱12为向鞋底后方凸出的尖锥。

所述鞋帮2脚踝部设有保护壳13。有效保护后脚踝。

所述鞋帮2上设有勒紧带14。可以勒紧小腿，鞋帮2紧贴在小腿。

所述勒紧带14沿鞋帮顶部向下延伸。

所述勒紧带14为橡胶带。

本实用新型与现有技术相比，其优点在于：鞋帮的鞋面上设有聚四氟乙烯层，聚四氟乙烯层底部设有聚氨酯合成革层，聚氨酯合成革层底部设有低温热熔胶港宝层，低温热熔胶港宝层底部设有超细纤维层，聚氨酯合成革层上设有通孔，在聚四氟乙烯和带通孔的聚氨酯合成革层的共同作用下有防水，且带有透气功能，穿戴舒适感好，鞋帮上设有勒紧带，可以勒紧小腿，鞋帮紧贴在小腿。

上面参照附图清楚说明了本实用新型的优选实施例，但是，应当理解，本实用新型并不受其限制。对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的权利要求范围之内。
