一种书法文盒的制作方法

本实用新型涉及文化用品技术领域，具体涉及一种书法文盒。

背景技术：

毛笔是一种源于中国的传统书写工具，也逐渐成为传统绘画工具。毛笔是古代中国人民在生产实践中发明的，随着人类社会的不断发展，勤劳智慧的中华民族又不断地总结经验，存其精华，弃其糟粕，勇于探索，敢于创新。几千年以来，它为创造中华民族光辉灿烂的文化，为促进中华民族与世界各族的文化交流，做出了卓越的贡献，因而毛笔是中华民族对世界艺术宝库提供的一件珍宝。目前，在使用毛笔进行书写或绘画之前，需要准备好相应书写或绘画的文房用具如笔、墨、纸、砚等。但是，本实用新型的发明人研究发现，现有的文房用具没有一个固定的放置盒，使用时需要到处去寻找，花费了大量时间去准备，同时也不便于携带使用。

技术实现要素：

针对现有技术存在的技术问题，本实用新型提供一种新型书法文盒，该书法文盒能够将如笔、墨、纸、砚在内的文房用具进行统一规划放置，使用时可以很快将需要的文房用具找出，非常方便携带使用。

为了解决上述技术问题，本实用新型采用了如下的技术方案：

一种书法文盒，包括盒体和底座，所述盒体滑动配置于底座上，所述盒体包括腔体以及设置于腔体上的盒盖、托架和底板，所述腔体为前侧开口的方形腔体并与底座滑动配合，所述盒盖滑动配置于腔体的上部，所述底板固定连接于腔体的底部，所述托架滑动配置于腔体的中部并位于盒盖和底板之间，所述底板与托架之间构成一个放置层，所述托架的前挡上设置有挂钉，对应所述盒盖的前挡上设置有适于规避挂钉的避让孔，所述底座上开设有多个适于放置文房用具的放置槽。

进一步，所述底座、托架和盒盖的左右两侧均设有滑轨，所述腔体的左右两侧设有与滑轨配合的滑槽。

进一步，所述底板的左右两侧设有凸起和连接针，所述腔体的底部两侧设有凹槽和插接孔，所述凸起与凹槽卡接配合，所述连接针和插接孔插接配合。

进一步，所述托架的托板上设置有起装饰效果的镂空图案。

进一步，所述底座上开设的放置槽包括砚台放置槽、墨棒放置槽、私人印章放置槽、墨棒托架放置槽。

进一步，所述砚台放置槽的底部还设置有减震泡沫。

与现有技术相比，本实用新型提供的书法文盒，包括盒体和底座，盒体包括腔体以及设置于腔体上的盒盖、托架和底板，底板与托架之间构成的一个放置层可用于放置纸张，托架前挡上设置的挂钉可用于挂放毛笔，底座上开设有的多个放置槽可用于放置文房用具如墨棒、砚台等。因此，本申请提供的书法文盒能将包括笔、墨、纸、砚在内的文房用具进行统一规划放置，使用时可以很快地将需要的文房用具找出，同时便于携带使用。

附图说明

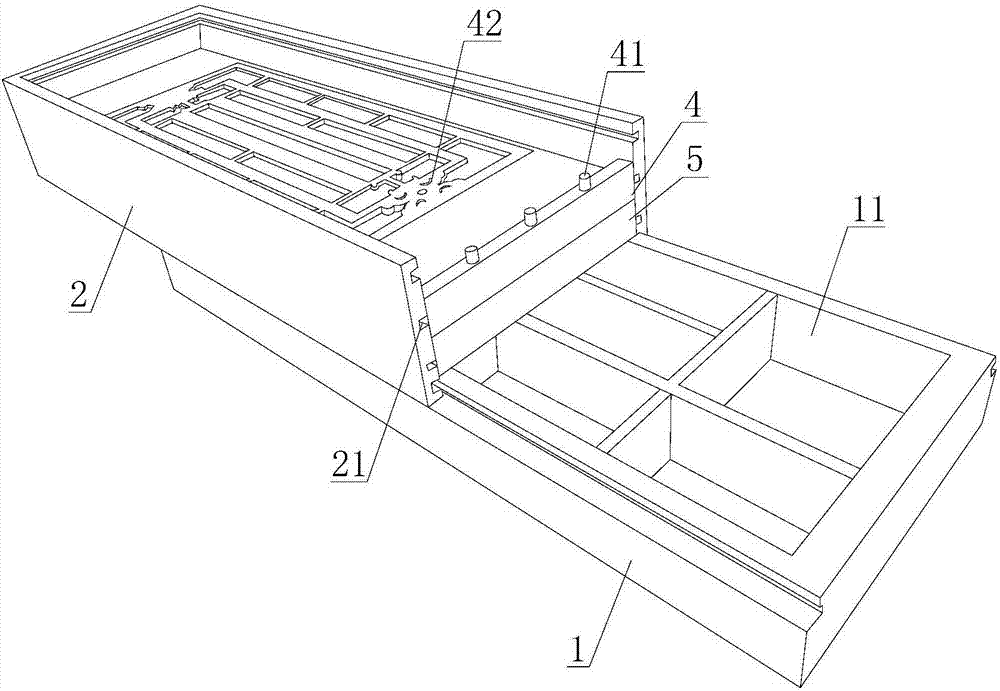

图1是本实用新型提供的省略盒盖局部结构的书法文盒结构示意图。

图2是本实用新型提供的书法文盒主视结构示意图。

图3是本实用新型提供的书法文盒中底座的主视结构示意图。

图中，1、底座；11、放置槽；2、腔体；21、滑槽；3、盒盖；31、避让孔；4、托架；41、挂钉；42、镂空图案；5、底板。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

在本实用新型的描述中，需要理解的是，术语“纵向”、“径向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参考图1-图3所示，本实用新型提供一种书法文盒，包括盒体和底座1，所述盒体滑动配置于底座1上，所述盒体包括腔体2以及设置于腔体2上的盒盖3、托架4和底板5，所述腔体2为前侧开口的方形腔体并与底座1滑动配合，所述盒盖3滑动配置于腔体2的上部，所述底板5固定连接于腔体2的底部，所述托架4滑动配置于腔体2的中部并位于盒盖3和底板5之间，所述底板5与托架4之间构成一个放置层，所述托架4的前挡上设置有挂钉41，对应所述盒盖3的前挡上设置有适于规避挂钉41的避让孔31，所述底座1上开设有多个适于放置文房用具的放置槽11。

与现有技术相比，本实用新型提供的书法文盒，包括盒体和底座，盒体包括腔体以及设置于腔体上的盒盖、托架和底板，底板与托架之间构成的一个放置层可用于放置纸张，托架前挡上设置的挂钉可用于挂放毛笔，底座上开设有的多个放置槽可用于放置文房用具如墨棒、砚台等。因此，本申请提供的书法文盒能将包括笔、墨、纸、砚在内的文房用具进行统一规划放置，使用时可以很快地将需要的文房用具找出，同时便于携带使用。

作为具体实施例，请参考图1和图2所示，所述底座1、托架4和盒盖3的左右两侧均设有滑轨，所述腔体2的左右两侧设有与滑轨配合的滑槽21，由此可以实现所述腔体2在底座1上滑动，所述托架4和盒盖3在腔体2上滑动。当然，本领域技术人员在前述实施例的基础上，还可以采用其他的方式如在所述腔体2的两侧设置滑轨，而在所述底座1、托架4和盒盖3的左右两侧均设有滑槽，同样可以实现前述的滑动效果。

作为具体实施例，所述底板5的左右两侧设有凸起和连接针，所述腔体2的底部两侧设有凹槽和插接孔，所述凸起与凹槽卡接配合，所述连接针和插接孔插接配合，由此可将所述底板5固定连接在腔体2的底部。

作为具体实施例，所述托架4的托板上设置有起装饰效果的镂空图案42，由此将所述腔体2沿腔体的后侧直立放置时，所述镂空图案42正好位于挂置在挂钉41上的毛笔背后，起到了很好的装饰效果，增添了文学艺术性。

作为具体实施例，请参考图3所示，所述底座1上开设的放置槽11包括砚台放置槽、墨棒放置槽、私人印章放置槽、墨棒托架放置槽等，由此可将绘画或者书法所用的文房用具等放置在对应的凹槽内，实现文房用具的统一规划放置，便于使用时快速找出。

作为具体实施例，所述砚台放置槽的底部还设置有减震泡沫，由此可对放置于所述砚台放置槽的砚台进行保护。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围中。
