一种带可充式储液喷雾器的手机套的制作方法

本实用新型涉及一种手机套，具体地说是一种带可充式储液喷雾器的手机套。

背景技术：

随着无线通讯技术的发展，手机已经逐渐成为人们日常生活中的必备品。而手机在长时间使用时，会发生损坏，因而为了保护手机，手机保护壳也随之出现。而现有的手机保护壳，也仅仅只是套设在手机上提供保护，使用功能单一。为了增加手机套的功能，方便用户的使用，目前有人提出在手机上设置可充式储液喷雾器的方案，如专利号为201520155356.2、名称为具有香水存储器的手机保护壳的中国实用新型专利，在手机壳体上设置有一个香水存储器，利用香水盖上的散发孔将香气散发出来，提高了使用时舒适度。其是通过设置一个香水存储器，自然的散发出香气，无法重复使用，而且使用体验也较差。又或者，如专利号为201320034886.2、名称为一种手机保护套，在套体上设置一个凹槽，凹槽内安装可充式储液喷雾器，通过挤压嘴将可充式储液喷雾器内的香水喷出来。此结构，可充式储液喷雾器是固定不动的，使用体验较差。

技术实现要素：

本实用新型要解决的技术问题是提供一种带可充式储液喷雾器的手机套，通过可拆卸式的安装方式将可充式储液喷雾器安装在手机套上，提高操作体验。

为了解决上述技术问题，本实用新型采取以下技术方案：

一种带可充式储液喷雾器的手机套，包括套体，套体正面设有容纳手机的槽位，所述套体背面可拆卸式安装设置可充式储液喷雾器，该可充式储液喷雾器通过转动机构与套体转动连接，使得该可充式储液喷雾器能够相对于套体作圆周转动。

所述转动机构包括设在套体上的通孔，以及设在可充式储液喷雾器背面的圈壁，该圈壁转动卡合在通孔内。

所述通孔位于套体内表面的端口的侧壁设有倾斜面，圈壁上设有外翻卡沿，圈壁卡装在通孔内时外翻卡沿卡在通孔的倾斜面。

所述圈壁的高度小于通孔的深度，圈壁卡装在通孔内后该圈壁的端面与套体的内表面之间具有间隙距离。

所述圈壁侧壁的外表面设有限位凸起，通孔的内壁设有与限位凸起配合的卡槽。

所述圈壁设置在可充式储液喷雾器的偏心区域，当可充式储液喷雾器的按压部转动到向上方向时凸出在套体上端面, 当可充式储液喷雾器的按压部转动到向下方向时可充式储液喷雾器的充液孔表面低于套体上端面。

所述限位凸起至少设置一个。

所述圈壁上设有至少一个缺口将该圈壁分隔成至少两段。

所述套体背面还设有位于可充式储液喷雾器下方的阻挡条，该阻挡条与套体背面之间形成有槽位。

本实用新型通过以可拆卸式的安装方式在手机套上设置可充式储液喷雾器，并且可对可充式储液喷雾器进行转动操作，提高了用户的使用体验，丰富手机套的功能。

附图说明

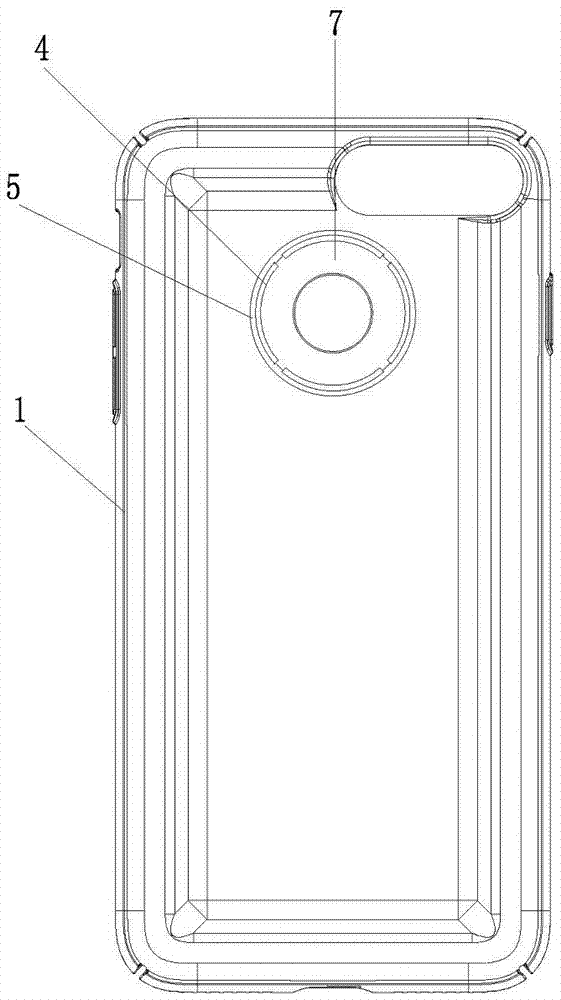

附图1为本实用新型主视结构示意图；

附图2为本实用新型后视结构示意图；

附图3为附图1的A-A剖面示意图；

附图4为附图3中的B处放大示意图；

附图5为本实用新型中可充式储液喷雾器的立体结构示意图；

附图6为本实用新型可充式储液喷雾器按压端朝向上方的示意图。

具体实施方式

为能进一步了解本实用新型的特征、技术手段以及所达到的具体目的、功能，下面结合附图与具体实施方式对本实用新型作进一步详细描述。

如附图1-5所示，本实用新型揭示了一种带可充式储液喷雾器的手机套，包括套体1，套体1正面设有容纳手机的槽位，所述套体1背面可拆卸式安装设置可充式储液喷雾器2，该可充式储液喷雾器2通过转动机构与套体1转动连接，使得该可充式储液喷雾器2能够相对于套体1作圆周转动。可充式储液喷雾器2以转动机构为支点进行转动。平时不使用、不喷雾时，可充式储液喷雾器2的按压端8朝向下方,充液孔尾部低于套体上端。当需要按压喷雾时，转动可充式储液喷雾器180度，使可充式储液喷雾器的按压端部朝向上方并凸出套体上端，此时只需要向下压动可充式储液喷雾器的按压部即可喷雾。

所述转动机构包括设在套体1上的通孔7，以及设在可充式储液喷雾器2背面的圈壁4，该圈壁4转动卡合在通孔7内。利用圈壁4与通孔7侧壁的卡合，使可充式储液喷雾器2与套体1稳定的卡装。圈壁在通孔内转动的时候，依然能够保证可充式储液喷雾器稳定地与套体保持连接不会松脱。利用通孔和圈壁的圆形结构，使得喷雾器更加灵活的进行圆周转动。

此外，通孔7位于套体1内表面的端口的侧壁设有倾斜面5，圈壁4上设有外翻卡沿6，圈壁4卡装在通孔7内时外翻卡沿6卡在通孔7的倾斜面5上。圈壁的高度小于通孔的深度，圈壁卡装在通孔内后该圈壁的端面与套体的内表面之间具有间隙距离。利用通孔端面的倾斜面，能够有效确保圈壁的外翻沿稳定地卡装，而且更加容易实现圈壁不会裸露出通孔的端口，从而使得圈壁不会凸出在套体的内表面，当套体内表面安装上手机上，该圈壁由于位于通孔内部，因此不会接触到手机，不会对手机造成损伤。通过该倾斜面，也进一步降低了拆卸的难度，更容易拆卸。

所述圈壁4侧壁的外表面设有限位凸起9，通孔7的内壁设有与限位凸起9配合的卡槽。限位凸起至少设置一个，本实施例中设置两个，通过两个对称设置的限位凸起，在转动可充式储液喷雾器的过程中，当限位凸起刚好转动到卡槽位置时，该限位凸起与卡槽卡合，此时就刚好可充式储液喷雾器的按压部位于上方或者位于下方，具有一个良好的操作手感，同时确保可充式储液喷雾器的稳定性，实现将可充式储液喷雾器停留在特定位置的目的，使得当可充式储液喷雾器朝向上或者朝向时，具有一个卡合位，从而不会随时转动，提高了可充式储液喷雾器与套体之间的装配稳定性。

所述圈壁上设有至少一个缺口将该圈壁分隔成至少两段，通过分隔截断，有利于加工成型，提高成型质量和加强圈壁的弹性作用。同时该缺口进一步降低了拆卸的难度，达到快速拆卸的目的。

所述套体1背面还设有位于可充式储液喷雾器下方的阻挡条3，该阻挡条3与套体1背面之间形成有槽位31。利用该槽位，使得套体与可充式储液喷雾器整体的匹配更加整洁。而且该槽位，也能够防止可充式储液喷雾器的下部按压部被外部直接接触到。该阻挡条也起到遮掩可充式储液喷雾器的作用。

所述阻挡条与手机套为一体成型结构，便于加工制造。

此外，所述圈壁设置在可充式储液喷雾器的偏心区域，当可充式储液喷雾器的按压部转动到向上方向时凸出在套体上端面。本实施例中将圈壁设置在可充式储液喷雾器的偏心区域，即位于中心区域的一侧，尤其是靠近喷液端部的一侧。从而在转动可充式储液喷雾器时，其按压部位于上方时，能够凸出在套体上端面的上方，从而可以更方便地使用。

本实用新型通过以转动装接的方式在手机套上设置可充式储液喷雾器，提高了用户的使用体验，同时丰富了手机套的功能，提高产品的吸引力。

可充式储液喷雾器可以为各种类型，如可循环充液式的，不可充液式的，具体类型可根据需要灵活选择设置。如附图1所示，此时可充式储液喷雾器的按压端朝向下方接近于槽位。需要按压喷雾时，转动可充式储液喷雾器，使可充式储液喷雾器的按压端朝向上方，只需要向下按压可充式储液喷雾器的按压端，即可喷雾。

需要说明的是，以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，但是凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
