服装设计用设计台的制作方法

本实用新型涉及服装设计技术领域，具体地说是一种服装设计用设计台。

背景技术：

在服装设计的过程中将设计好的效果图做成成衣，是服装设计非常关键的一步。做成成衣后不但可以检验设计的好与坏，还能够发现设计中存在的缺陷，以便于及时的弥补修改。服装设计中制作成衣，必不可少的工具就是缝纫机、工作台、尺子、剪刀等等。在服装设计的学习过程中，能随时获取影像资料，对于服装设计的学习以及服装设计过程的实践都是有很大帮助的。

技术实现要素：

本实用新型的目的在于提供一种服装设计用设计台，用于方便成衣的制作。

本实用新型解决其技术问题所采取的技术方案是：服装设计用设计台，它主要包括自上而下依次设置的台面、台体和支腿，其特征是，在所述台面上内嵌有垫子，在所述台面的左上角设有方槽，在所述方槽中铰接安装有支架，在所述支架上铰接安装有演示机；

在所述台面上设有直尺槽，在直尺槽中放置有直尺，在台体上设有将直尺从直尺槽中推出的推出机构；

在所述支腿上滑动安装有滑块，在所述滑块与支腿之间设有提拉弹簧，在所述滑块上设有行走轮，在提拉弹簧的作用下行走轮的最低点位于支腿最低点的上方，在所述滑块与支腿之间设有行走轮锁止机构；

在所述台体的后侧设有直杆，在直杆的一端转动安装有凸台且在凸台与直杆之间设有阻尼件，在凸台与台体之间设有贴紧弹簧，在贴紧弹簧的作用下直杆与台体紧密接触，在直杆上内嵌有照明灯。

进一步地，所述推出机构主要包括按钮、顶出弹簧、挡板、端盖、托板和托举弹簧，在所述直尺槽一端的下方设有第一安装槽，在所述第一安装槽中设有托板，在托板与第一安装槽的底部之间设有托举弹簧；在所述台体的侧壁上设有第二安装槽，在所述第二安装槽中滑动安装有挡板，在所述挡板上固定有按钮，在第二安装槽的敞口端设有端盖，在挡板与端盖之间设有顶出弹簧，在顶出弹簧的作用下按钮的一端置于第一安装槽中、按钮的另一端伸出台体，在托板的底部设有驱动块，所述驱动块的下表面为倾斜面，按钮与倾斜面接触并横向移动时驱动块上下移动。

进一步地，所述行走轮锁止机构包括铰接安装在支腿外壁上的摆杆、滑动安装在支腿上的插销、设置在插销与摆杆之间的连杆，在摆杆与支腿之间设有扭簧，在扭簧的作用下插销的一端伸入到滑块中。

进一步地，所述摆杆为“√”形结构，在摆杆的上端设有踏板。

进一步地，在支腿的前侧壁上设有支耳，摆杆与支耳铰接连接。

进一步地，在所述滑块上固定有轮轴，轮轴的两端伸出滑块，在轮轴的两端转动安装有行走轮。

进一步地，在支腿上设有容纳滑块的滑槽，在滑槽的两侧设有避让轮轴的轮轴槽。

本实用新型的有益效果是：本实用新型提供的一种服装设计用设计台，可以用于裁剪布料加工成衣，又可以观看视频进行学习。支腿上行走轮的设计，又可以便于整体的移动。直尺槽的设计，便于直尺的放置，又不影响布料的裁剪，整体而言大大方便服装设计时成衣的制作。

附图说明

图1为本实用新型的正面示意图；

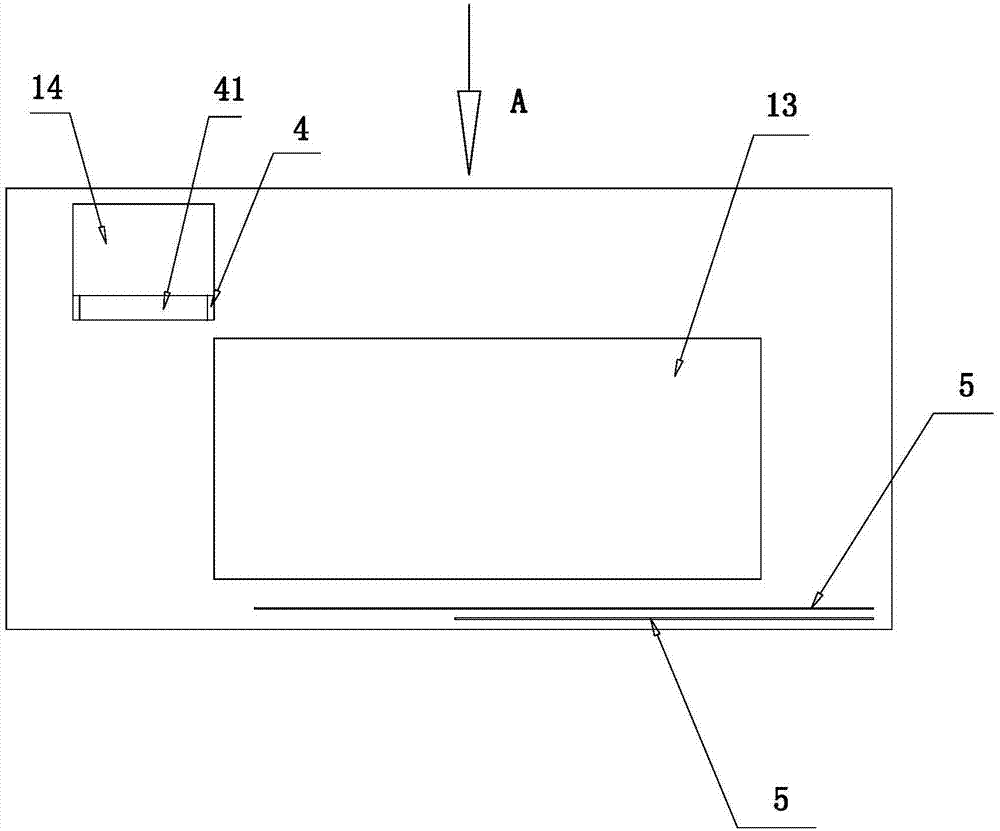

图2为本实用新型的俯视示意图；

图3为图2中的A向局部向视图；

图4为行走轮的安装示意图；

图5为支腿上安装滑块位置处的横截面示意图；

图6为图1中的B向局部向视图；

图7为直尺的安装示意图；

图8为图7中的C处局部放大图；

图9为照明灯的安装示意图；

图中：1台体，11支腿，111滑槽，112轮轴槽，113通孔，114支耳，12台面，13垫子，14方槽，15第一安装槽，16第二安装槽，17第三安装槽，2行走轮，21轮轴，22踏板，23滑块，231锁止孔，24提拉弹簧，25连杆，26摆杆，27推板，3抽屉架，31抽屉，4支架，41演示机，5直尺，51托板，52托举弹簧，53驱动块，54按钮，55挡板，56顶出弹簧，57端盖，6直杆，61照明灯，62导向柱，63贴紧弹簧，64凸台。

具体实施方式

如图1至图9所示，本实用新型主要包括台体1、支腿11、台面12、行走轮2、行走轮锁止机构、抽屉架3、抽屉31、演示机41、直尺5、推出机构、直杆6和照明灯61，下面结合附图对本实用新型进行详细描述。

如图1所示，台体1为本实用新型的主体，可由木材制成。在台体的底部设有四根支腿11，四根支腿分别位于矩形的四个顶点上。如图5所示，在支腿的内部设有竖向的滑槽111，在滑槽的左右两侧分别设有轮轴槽112，两轮轴槽均与滑槽连通。在支腿的前侧壁上设有与滑槽连通的通孔113。如图4所示，在滑槽中滑动安装有滑块23，在滑块上固定有轮轴21，轮轴的两端穿过轮轴槽后置于支腿的外部。在轮轴的一端转动安装有行走轮2，在轮轴的另一端固定有踏板22，在滑槽的顶部与滑块之间设有提拉弹簧24，在提拉弹簧的作用下滑块置于滑槽的上部，行走轮的最低点高于支腿的最低点，这样行走轮位于地面之上。在支腿前侧壁的下部设有插销，当插销穿过通孔插入滑块上的锁止孔231中后，可以实现滑块与支腿的相对固定。插销滑动安装在支腿上，如图6所示，在支腿上设有支耳114，在支耳上转动安装有摆杆26，摆杆为“√”形结构，摆杆可通过对钢筋折弯一个钝角得到，摆杆与支耳铰接连接，在摆杆的下部与插销之间设有连杆25，连杆的一端与摆杆铰接，连杆的另一端与插销铰接，在摆杆与支腿之间设有扭簧，在扭簧的作用下插销穿过通孔后置于滑块上的锁止孔中。在摆杆的上部固定有推板27，在扭簧的作用下推板远离支腿。向靠近支腿的一侧压动推板时，可驱使插销从锁止孔中移出，此时在提拉弹簧的作用下行走轮被提起。朝向滑块的插销一端为锥形结构，用脚踩踏踏板使得滑块置于滑槽的最下端，此时插销置于锁止孔中，滑块与支腿相对固定，行走轮与地面接触，此时的整个台体可以行走。腿板、摆杆、连杆、插销构成了行走轮锁止机构。
