一种防静电头梳的制作方法

本实用新型属于一种头梳领域，具体涉及一种防静电头梳。

背景技术：

防静电堪称是头梳行业里最重要的一个技术难点，大家都在提出各种方案来解决这个问题，单中国梳子防静电相关的专利至少有上百个，时至今日，国际上还没有一个可以大量推广的解决头梳防静电的方案。传统的头梳的静电主要由梳针和气垫同头发摩擦产生的，过去的技术主要是集中在二个方向，一是通过梳针导电，并且将所有梳针通过电线汇总来释放静电，这个做法一来没有能够真正解决静电产生的主因，二来还没有适合大批量生产的可行性方案。第二个方向是通过负离子中和静电，负离子可以通过负离子发生器产生，这种方法生产成本很高，产品体积较大，且不能完全中和产生的静电，只是部分解决问题，负离子也可以通过梳针加负离子粉来产生负离子，但这个方法产生的负离子数量有限，只能中和很少部分是负离子。

技术实现要素：

(一)要解决的技术问题

本实用新型要解决的技术问题是要提高防静电头梳的静电效果以及降低其制作工艺的难度，以达到大规模生产和降低成本的目的。

(二)技术方案

经我们研究多年，发现气垫同头发摩擦是产生静电的最主要原因，梳针同头发摩擦所产生的静电占比不高。针对此研究成果，因此我们提出了通过在气垫最上层加一层导电层。

为解决上述技术问题，本实用新型所采用的技术方案是：一种防静电头梳，包括梳柄和梳齿；所述梳柄上设置有一块气垫层，所述气垫层上覆盖有一层金属材质的导电膜，所述梳齿的一端穿过导电膜后固定安装在气垫层上。

上述的防静电头梳中，所述导电膜粘贴在气垫层上。

上述的防静电头梳中，所述导电膜喷涂在气垫层上。

上述的防静电头梳中，所述导电膜的材质为铝和铜。

上述的防静电头梳中，所述导电膜和气垫层之间设置有一个塑料层。

上述的防静电头梳中，所述梳齿的表面也设置有导电层。

一种防静电头梳的制作工艺，包括以下步骤：

a、分别制作梳柄、气垫层、梳齿和金属材质的导电层；

b、将气垫层和导电层通过冲压成型并结合为一体；

c、在梳齿的表面设置导电层；

d、将梳齿穿过步骤b中的导电层并安装到气垫层上；

e、步骤d完成后，将气垫层安装到梳柄上。

上述的防静电头梳的制作工艺中，还包括加强层，所述加强层设置在导电层和气垫层之间。

上述的防静电头梳的制作工艺中，步骤a中的气垫层和导电层均为卷状，卷状的气垫层和卷状的导电层相互粘贴后，通过冲压工艺冲压成型。

上述的防静电头梳的制作工艺中，步骤a中的气垫层和导电层均为片状，片状的气垫层和片状的导电层相互粘贴后，通过冲压工艺冲压成型。

上述的防静电头梳的制作工艺中，所述防静电头梳包括梳柄、导电粗梳齿和导电细梳齿；所述梳柄设置有一层导电胶层，所述导电粗梳齿的底部安装在导电胶层上，所述导电细梳齿的底部安装在导电粗梳齿的顶端或者导电胶层上，所述导电粗梳齿的顶部或者导电细梳齿的顶部为尖端结构。

上述的防静电头梳的制作工艺中，所述尖端结构的形状为三角状或梯形。

上述的防静电头梳的制作工艺中，所述尖端结构的尖角直径H 大于0或者小于等于0.45mm。

(三)有益效果

本实用新型的防静电头梳，具有以下优点：

一、通过增加气垫层上的一个导电层，可以是铝铜或者其他材料来实现，防止静电的堆积，提高了防静电的效果。

二、在导电层跟气垫层之间通过增加一个塑料膜(加强层)使得导电层在变形恢复后很好地保持整洁外观。

三、将气垫层，塑料膜，导电层压在一起，通过直接冲压的工业来制造，省去过去气垫通过模具来热压橡胶加工而成，制作更加方便，更加适合大批量生产。

四、通过梳子气垫层上增加一个导电层，比如金属铝金属铜，来提高产品的外观，并能通过金属层表面增加镭射等特殊效果或者在金属层上增加纹理图案来进一步等提高产品的感观。

五、将梳针做成表面导电，使静电直接通过气垫上的导电层导流，而且金属跟头发的摩擦产生的静电大大少于塑胶跟头发的摩擦，进一步提高了防静电的效果。

附图说明

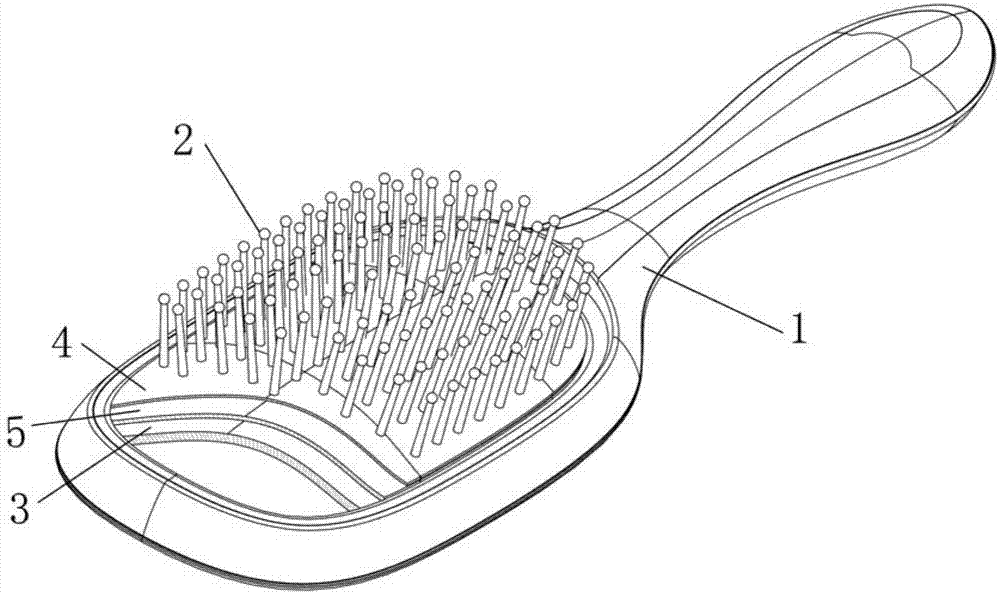

图1为本实用新型的防静电头梳的第一实施例图；

图2为本实用新型的防静电头梳的第二实施例图；

图3为本实用新型的防静电头梳的第三实施例图；

图4为图3中A的放大图；

图5为图2中大梳针和小梳针的排布图；

图6为图3中大梳针和小梳针的排布图；

图7为本实用新型中尖端结构的示意图；

图中1为梳柄、2为梳齿、3为气垫层、4为导电膜、5为加强层、 11为梳柄、12为导电粗梳齿、13为导电细梳齿、14为导电胶层、15 为尖端结构。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

实施例：如图1所示的一种防静电头梳，包括梳柄1和梳齿2；所述梳柄1上设置有一块气垫层3，上述的气垫层3材质为橡胶，所述气垫层3上覆盖有一层金属材质的导电膜4，具体为铝膜或者铜膜，所述梳齿2的一端穿过导电膜4后固定安装在气垫层3上。

上述的导电膜4可以通过粘贴的方式固定在气垫层3上。

也可以导电膜4喷涂在气垫层3上。

所述导电膜4和气垫层3之间设置有一个塑料层5。

所述梳齿2的表面也设置有导电层。

一种防静电头梳的制作工艺，包括以下步骤：

a、分别制作梳柄、气垫层、梳齿和金属材质的导电层；

b、将气垫层和导电层通过冲压成型并结合为一体；

c、在梳齿的表面设置导电层；

d、将梳齿穿过步骤b中的导电层并安装到气垫层上；

e、步骤d完成后，将气垫层安装到梳柄上。

上述的防静电头梳的制作工艺中，还包括加强层，所述加强层设置在导电层和气垫层之间。

上述的防静电头梳的制作工艺中，步骤a中的气垫层和导电层均为卷状，卷状的气垫层和卷状的导电层相互粘贴后，通过冲压工艺冲压成型。

上述的防静电头梳的制作工艺中，步骤a中的气垫层和导电层均为片状，片状的气垫层和片状的导电层相互粘贴后，通过冲压工艺冲压成型。

图2、图3和图7所示，一种防静电头梳，所述防静电头梳包括梳柄11和梳齿，将传统的梳齿又分为导电粗梳齿12和导电细梳齿 13；导电粗梳齿12和导电细梳齿13的具体材质可以为尼龙和碳。所述梳柄11设置有一层导电胶层14，所述导电粗梳齿12的底部安装在导电胶层14上，所述导电细梳齿13的底部安装在导电粗梳齿12 的顶端或者导电胶层上，所述导电粗梳齿12的顶部或者导电细梳齿 13的顶部为尖端结构15。

所述尖端结构15的形状为三角状或梯形。所述尖端结构15的尖角的直径H大于0或者小于等于0.45mm，通过该尺寸可以达到静电的最佳效果。

实施例二，如图2和图5所示，一种防静电头梳，包括梳柄11、导电粗梳齿12和导电细梳齿13；所述梳柄11设置有一层导电胶层 14，所述导电粗梳齿12的底部和导电细梳齿13的底部均安装在导电胶层14上，所述导电粗梳齿12和导电细梳齿13的顶部为尖端结构 15。

实施例三：如图3、图4和图6所示。一种防静电头梳，包括梳柄11、导电粗梳齿12和导电细梳齿13；所述梳柄11设置有一层导电胶层14，所述导电粗梳齿12的顶部和底部分别连接导电细梳齿13 和导电胶层14，导电细梳齿13的顶部为尖端结构15。具体的说，所述导电粗梳齿12和导电细梳齿13两者为一体式结构，所述导电粗梳齿12的顶部通过敲打工艺使导电粗梳齿12的顶部分散成多个导电细梳齿13。

本实用新型设计导电材质的导电胶层14、导电粗梳齿12和导电细梳齿13，通过导电细梳齿13的顶部设计成尖端结构15，利用尖端越尖电场越强的尖端效应，可以使导电粗梳齿12上的大部分静电可以通过尖端结构15返还给人体，另一部分沿着导电胶层14流到梳体上。相比传统防静电结构，大大提高了头梳防静电的效果。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
