一种多功能钱包的制作方法

本实用新型涉及一种钱包，特别是涉及一种多功能钱包。

背景技术：

钱包是人们日常装钱用的容器。一些患有慢性病等老年人出门通常需要随身携带药片。这种情况下，装有所需药片的药瓶通常直接放置于口袋里，或者装有药片的药瓶放在钱包里。放在口袋里容易掉落丢失，放钱包里拿取不便，拿取时，需要先打开钱包，再打开药瓶。

其次，老年人外出时，由于年纪较大，记忆力衰退，很容易忘记回家的路，很多人为了让老年人方便回家，直接将联系方式写成纸条让老人携带以让他人协助，但纸条容易丢失。

此外，老年人手脚较不灵活，在拿取袋装钱包时，钱包容易掉落，甚至，钱包可能丢失等。

钱包里面通常放有硬币，当钱包打开时，一不小心硬币就掉落了，给钱包的使用带来不便。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种克服上述缺点，且能够在方便拿取药片，且能够定位，又能够防丢失的钱包，特别适用于老年人。

为了达成上述目的，本实用新型的技术方案是：

一种多功能钱包，包括钱包体和钱包盖体，钱包体的上端开设有用于取放的开口，钱包盖体封盖于开口上，所述钱包盖体的一端与所述钱包体的开口端活动连接，所述钱包盖体的另一端通过钱包扣与所述钱包体相连接，所述钱包扣设于所述钱包体的前侧面的中部，所述钱包体上靠近底部的位置设有药盒安装位，对应于该药盒安装位嵌装有抽屉式的药盒，所述药盒安装位设有固定框，所述固定框的规格与所述药盒相匹配，所述药盒通过卡扣与所述钱包体相连接；

所述钱包体的上端的一顶角处固定有伸缩绳，所述伸缩绳的一端与所述钱包体固定在一起，所述伸缩绳的另一端连接有钥匙扣；

所述钱包体内设有拉链袋，该拉链袋与钱包体缝合在一起。

所述钱包体的外表面上位于所述钱包盖体与所述药盒之间的位置设有透明层，所述透明层与所述钱包体的前侧面之间形成夹置卡片的空间。

所述钱包体内装设有用于定位的GPS模块。

所述钱包体内还设有控制器，所述GPS模块的输出端与所述控制器的输入端电连接，所述控制器连接有电源模块，该电源模块为所述GPS模块和所述控制器提供工作电源，所述控制器设有移动通信模块，所述控制器的输出端通过所述移动通信模块与移动终端设备进行通信连接。

所述移动终端为电脑或手机。

所述钱包体的侧壁上设有发出报警信号的SOS按钮，该SOS按钮的输出端与装设于该SOS按钮的壳体内的SOS模块电连接，该SOS模块的输出端与所述控制器的输入端电连接。

所述拉链袋内放置有用于磁吸硬币的磁铁。

所述钱包扣为按扣或者魔术贴。

采用上述技术方案后，本实用新型一种多功能钱包具有以下有益效果：

一、老年人外出时，通过安装于钱包上的药盒携带应急用药片，将药片直接放置于药盒内，与传统上放置于药瓶内，再将药瓶放置于钱包内的药片的放置方式相比，应急时，本实用新型只需掰动卡扣即可拿取应急用药片，在紧急情况下，操作简单快速，为生命争取宝贵的救助时间。设置伸缩绳在不影响钱包使用功能的情况下可进一步防止钱包丢失。通过GPS模块可随时掌握老人所在方位，避免老人迷路走失现象。或者在钱包不慎丢失的情况下，可通过GPS模块找回。

二、在卡片上填写想备注的信息，如姓名、联系电话或者既往病史等信息，将卡片装夹于透明层与钱包体的前侧面之间，一目了然。

三、设置SOS按钮便于老人在紧急情况下进行求助，便于老人在不适等紧急情况下，由于及时发出求助信号而即使得到救助。

四、在钱包体内设置拉链袋，可防止硬币掉落丢失，在拉链袋内设置磁铁，可便于硬币的快速拿取。

附图说明

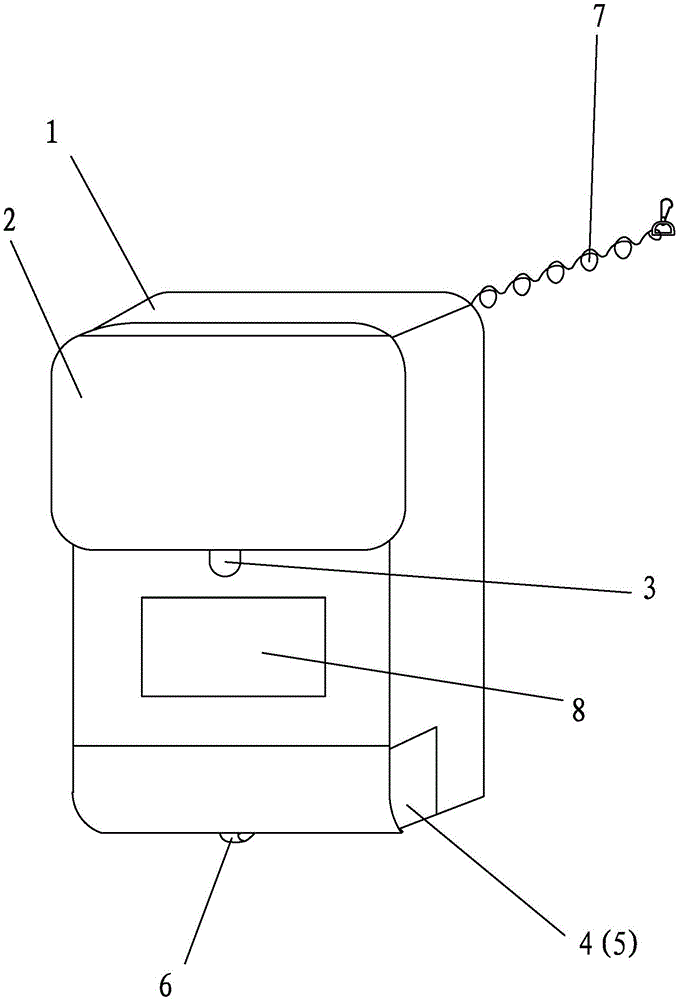

图1为本实用新型的结构示意图；

图2为本实用新型的电路连接框图。

图中：

钱包体-1； 钱包盖体-2；

按扣-3； 药盒安装位-4；

药盒-5； 卡扣-6；

伸缩绳-7； GPS模块-91；

控制器-92； 电源模块-93；

移动通信模块-94； 移动终端-95；

SOS按钮-96； SOS模块-97。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。

本实用新型一种多功能钱包，如图1和图2所示，包括钱包体1和钱包盖体2，钱包体1的上端开设有用于取放钱币等物品的开口。钱包体1的内部形成容置腔，该容置腔内可设置一片隔离布。便于不同物品的存放，如便于钱币和银行卡等分开存放。钱包盖体2封盖于开口上，钱包盖体2的一端与钱包体1的开口端活动连接，钱包盖体2的另一端通过按扣3与钱包体1相连接。按扣3设于钱包体1的前侧面的中部，钱包体1上靠近底部的位置设有药盒安装位4，对应于该药盒安装位4嵌装有抽屉式的药盒5，药盒安装位4设有固定框，所述固定框的规格与药盒5相匹配，药盒5通过卡扣6与钱包体相连接。卡扣6可采用如常见的乐扣杯的卡扣结构。钱包体1大致呈长方体，卡扣6设置于长方体底部的棱边位置，便于掰动。需要说明的是，本实用新型中，钱包盖体2除了通过上述按扣3将钱包盖体2扣合于钱包体1上外，还可采用其他钱包扣，如魔术贴等。

钱包体1的上端的一顶角处固定有伸缩绳7，伸缩绳7的一端与钱包体1固定在一起，伸缩绳7的另一端连接有钥匙扣。钥匙扣便于其固定于裤袢上，防止钱包掉落丢失。绳索绳7可伸缩或延长，方便使用。

在钱包体1内还设有拉链袋，该拉链袋与钱包体1缝合在一起。这样，放置于钱包内的硬币不易掉落或丢失。优选地，该拉链袋内放置有用于磁吸硬币的磁铁。这样，放置于钱包内的硬币比较集中，拿取的时候比较方便且快速。

钱包体1的外表面上位于钱包盖体2与药盒5之间的位置设有透明层8，透明层8与钱包体1的前侧面之间形成夹置卡片的空间。该卡片上可记载老人的姓名，家人的联系电话，或者紧急情况注意事项等信息。

钱包体1内装设有GPS模块91和控制器92，GPS模块91的输出端与控制器92的输入端电连接，控制器92连接有电源模块93，该电源模块93为GPS模块91和控制器92提供工作电源。控制器92设有移动通信模块94，控制器92的输出端通过移动通信模块94与移动终端95设备进行通信连接。移动终端95为电脑或手机。电源模块93为纽扣电池模块。

钱包体1的侧壁上设有发出报警信号的SOS按钮96，该SOS按钮96的输出端与装设于该SOS按钮96的壳体内的SOS模块97电连接，该SOS模块的输出端与所述控制器的输入端电连接。需要说明的是，GPS模块91、控制器92和电源模块93可集成安装于安装壳内，该安装壳固定于钱包体1内对应于SOS按钮96的位置。此外，GPS模块91、控制器92和SOS模块97均为行业内公知的技术。GPS模块91及控制器92可参考专利号为“CN201420471013.2”，专利名称为“GPS防盗钱包跟踪装置”的相关结构和原理。SOS模块97可参考专利号为“CN201420752890.7”专利名称为“智能拐杖”中相关结构和原理。

使用时，GPS模块将获得的定位数据传输至控制器92上，控制器92通过移动通信模块94传输至电脑或者手机上查询终端位置。当老人在紧急情况下按下SOS按钮96，使得SOS按钮开启，发出警报音，而后通过控制器92给医疗救护中心或者家人等自动发送急救信息。这样，在紧急情况下，老人可及时得到救治等。

上述实施例和附图并非限定本实用新型的产品形态和式样，任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
