一种可替换鞋底的制作方法

本实用新型涉及鞋类的技术领域，更具体的说，它涉及一种可替换鞋底。

背景技术：

鞋子是人们的生活必备品，随着生活质量的提高，人们对鞋的舒适度以及功能性要求也不断的增加。鞋子的鞋底是鞋子的重要组成部分，承担着支撑人体脚掌的作用，应当具备耐磨、耐水、耐油、耐热、耐压、耐冲击、弹性好、适合脚型等特性。现有的鞋底的前脚掌段在长期受到人的前脚掌段挤压，并伴随高频率的扭曲之后往往会造成前脚掌段发生不可逆形变，形成凹陷，支撑作用受到削弱，无法契合人体脚型，引起不适感，需要进行改进。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种可替换鞋底，具有在鞋底的前脚掌提供可替换具有新颖的弹性支撑结构的高弹性的弹性垫，实现对人的脚部的更好的支撑并且更好的契合人体脚型的效果。

为实现上述目的，本实用新型提供了如下技术方案：一种可替换鞋底，包括鞋底本体，鞋底本体包括有前脚掌、后脚跟和连接段，前脚掌上表面设置有凹槽，凹槽内设置有可替换的弹性垫，所述弹性垫朝向前脚掌的一面设置有若干六角状的支撑柱，弹性垫的另一面设置有若干环状的支撑头，若干支撑头之间连接有凸棱。

通过采用上述技术方案，可替换的弹性垫能够很好的为人体前脚掌提供支撑，若干六角状的支撑柱具有优秀的几何性能，提供良好的支撑作用，同时若干六角状的支撑柱能形成的拓扑结构能用较少的材料覆盖弹性垫表面，环状的支撑头能为人体脚底提供按摩效果，凸棱能避免支撑头形变过大，维持对脚底的按摩支撑效果，带有支撑柱和支撑头的弹性垫能更好的契合人的脚型。

本实用新型进一步设置为：所述凹槽内设置有透明的树脂层，树脂层抵接支撑柱。

通过采用上述技术方案，可以通过透明的树脂层观察鞋底内部的弹性垫的情况，方便在弹性垫出现问题时及时发现与替换。

本实用新型进一步设置为：所述树脂层的上表面的边缘环设有加强棱。

通过采用上述技术方案，加强棱能扩大树脂层与前脚掌粘接的面积，防止树脂层脱落。

本实用新型进一步设置为：所述前脚掌的上表面设置有若干个第一空腔，所述连接段的上表面设置有若干个第二空腔，所述后脚跟的上表面设置有若干个第三空腔。

通过采用上述技术方案，第一空腔、第二空腔和第三空腔能够使鞋底本体内充设空气，保持空气流通，起到透气的作用。

本实用新型进一步设置为：所述若干个第二空腔的内壁连接有加强筋。

通过采用上述技术方案，能够加强连接段的强度，保护弯折程度和频率最大的连接段。

本实用新型进一步设置为：所述若干个第三空腔之间连接有抵接后脚跟上表面的加强柱。

通过采用上述技术方案，加强柱能够使后脚跟部分提供更大的支撑力与支撑面积，避免第三空腔的边壁发生变形。

本实用新型进一步设置为：所述前脚掌、后脚跟和连接段的上表面的边缘环设有一圈斜边，斜边的内壁设置为倾斜状。

通过采用上述技术方案，斜边能起到限位作用，使鞋垫能更好的契合鞋底的上表面，保持鞋垫平整并避免滑动。

本实用新型进一步设置为：所述前脚掌的下表面的边缘环设有边槽，前脚掌的下表面分布有若干与鞋底长度方向垂直的防滑槽。

通过采用上述技术方案，防滑槽与边缘环设的边槽能避免雨天鞋底在行走过程中将积水带起产生甩水现象，弄脏鞋裤。

本实用新型进一步设置为：所述前脚掌和连接段的边缘环设有橡胶圈。

通过采用上述技术方案，增设的橡胶圈能保护前脚掌与连接段下表面的边缘，减少前脚掌与连接段的边缘过度磨损，并且能避免前脚掌与连接段的边缘由于高频率的弯折形变引起的开裂状况。

综上所述，本实用新型具有以下有益效果：

1.本实用新型具有：通过设置可替换的弹性垫，弹性垫朝向前脚掌的一面设置六角状的支撑柱，弹性垫的另一面设置支撑头，若干支撑头之间连接凸棱，可替换的弹性垫能够很好的为人体前脚掌提供支撑，若干六角状的支撑柱具有优秀的几何性能，提供良好的支撑作用，同时若干六角状的支撑柱能形成的拓扑结构能用较少的材料覆盖弹性垫表面，环状的支撑头能为人体脚底提供按摩效果，凸棱能避免支撑头形变过大，维持对脚底的按摩支撑效果，带有支撑柱和支撑头的弹性垫能更好的契合人的脚型。

2.本实用新型具有：通过设置加强筋，能加强连接段的强度，通过加强柱能使后脚跟部分提供更大的支撑力和支撑面积，同时避免空腔发生变形。

附图说明

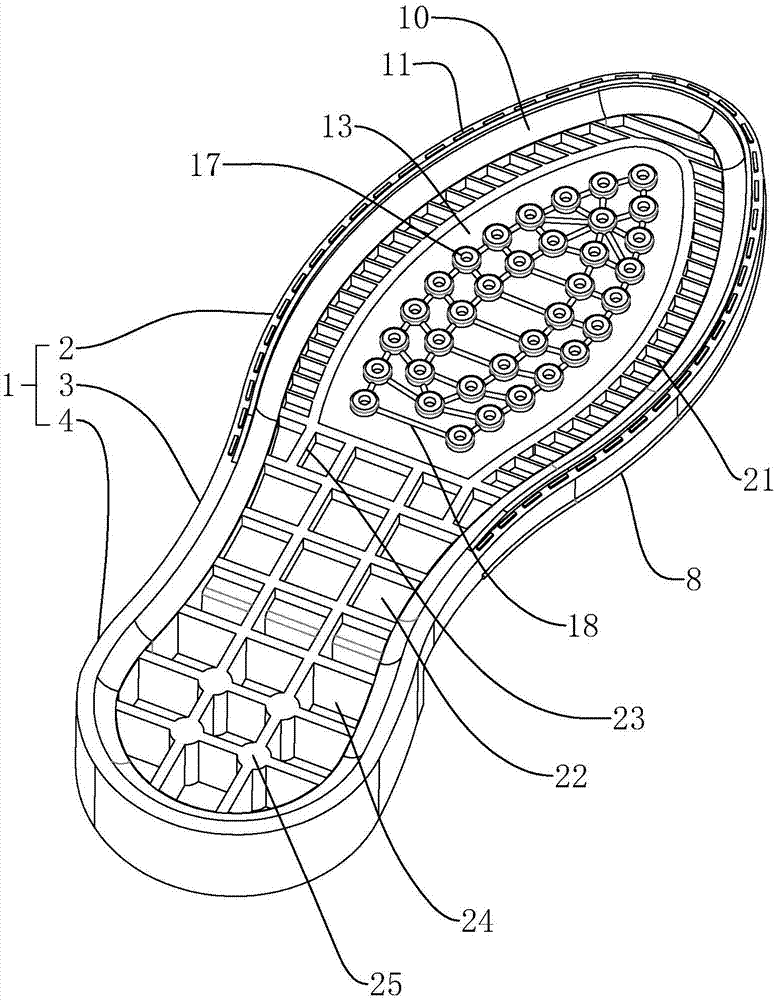

图1是本实用新型的结构示意图；

图2是本实用新型的前脚掌、连接段和后脚跟的下表面示意图；

图3是本实用新型的去除弹性垫后的结构示意图；

图4是本实用新型的弹性垫为了凸显支撑柱及凹孔的结构示意图。

附图标记：1、鞋底本体；2、前脚掌；3、连接段；4、后脚跟；5、防滑块；6、边槽；7、防滑槽；8、橡胶圈；9、方槽；10、斜边；11、凸块；12、凹槽；13、弹性垫；14、弹性柱；15、支撑柱；16、凹孔；17、支撑头；18、凸棱；19、树脂层；20、加强棱；21、第一空腔；22、第二空腔；23、加强筋；24、第三空腔；25、加强柱。

具体实施方式

参照附图对本实用新型做进一步说明。

实施例

如图1和图2所示，一种可替换鞋底，包括有鞋底本体1，鞋底本体1包括有前脚掌2，前脚掌2的后端一体连接有向上倾斜的连接段3，连接段3的另一端一体连接有后脚跟4，后脚跟4的底面与前脚掌2的底面处于同一平面。前脚掌2和后脚跟4的底面均设置有若干块设置有防滑纹的防滑块5，防滑块5能增强鞋底与底面的摩擦力，起到防滑作用。前脚掌2的下表面的边缘环设有纵截面为长方体状的边槽6，前脚掌2的下表面等距离平行分布有若干与鞋底本体1的长度方向垂直的防滑槽7。防滑槽7与边缘环设的边槽6能避免雨天鞋底在行走过程中将积水带起产生甩水现象，弄脏鞋裤。前脚掌2的下表面的边缘与连接段3下表面的边缘共同环设有纵截面为圆形的橡胶圈8，通过增设的橡胶圈8能保护前脚掌2与连接段3下表面的边缘，减少前脚掌2与连接段3的边缘过度磨损，并且能避免前脚掌2与连接段3的边缘由于高频率的弯折形变引起的开裂状况。连接段3的下表面两侧排列有若干与防滑槽7平行的长方体状的方槽9，方槽9能为连接段3的底面提供形变空间，避免连接段3高频率形变造成开裂。前脚掌2、连接段3与后脚跟4的上表面的边缘共同环设有一圈斜边10，斜边10的内壁呈圆弧状倾斜且圆弧的下端与前脚掌2、连接段3与后脚跟4的上表面齐平。斜边10能起到限位作用，使鞋垫能更好的契合鞋底的上表面，保持鞋垫平整并避免滑动。前脚掌2的上表面在斜边10外侧排列有一圈长方体状的凸块11，凸块11能起到定位作用，在使用针线在鞋底本体1上固定外界鞋面时，针线从相邻的凸块11之间穿过，提高穿线精度。

如图3和图4所示，前脚掌2的上表面设置有与前脚掌2形状相同的按一定比例缩小的凹槽12，凹槽12的底部设置为契合凹槽12的边缘的透明的树脂层19，树脂由广东固德树脂有限公司提供，树脂层19的边缘环设有加强棱20，加强棱20贴合凹槽12的边壁。树脂层19的上表面抵接有可替换的弹性垫13，弹性垫13与凹槽12的上表面处于同一平面，弹性垫13朝向前脚掌2的一面密布有若干根由六根圆柱状的弹性柱14相互贴合组成六角形梅花状的支撑柱15，若干根支撑柱15均抵接前脚掌2处于凹槽12内的底面，每根支撑柱15中间设置有长方体状的凹孔16，若干根支撑柱15沿着弹性垫13的边缘排布。六角形梅花状的支撑柱15排列形成的拓扑结构能用较少的支撑柱15覆盖弹性垫13表面，达到节省材料的目的，并且每根支撑柱15都具有优秀的几何力学性能，能提供更好的支撑力，支撑柱15中间设置凹孔16能使支撑柱15具备更好的形变能力，更好的适应脚型。弹性垫13的另一面密布有若干圆环状的支撑头17，支撑头17的内壁设置为圆柱状，支撑头17的外壁设置为弧面状，若干支撑头17沿着弹性垫13的边缘排布，若干支撑头17之间连接有半圆柱体状的凸棱18。圆环状支撑头17密布与弹性垫13表面能够起到按摩脚底穴位的作用，支撑头17的内壁设置为圆柱状且外壁设置为弧面状能够减弱支撑头17朝向支撑头17的外侧的形变能力，保持支撑头17的形状稳定，凸棱18能为支撑头17侧壁提供支撑，协助保持支撑头17的形状稳定，并且能够为鞋底本体1上表面铺设的鞋垫提供支撑，使鞋垫保持平整，避免长期踩踏后鞋垫契合支撑头17引起鞋垫变形。树脂层19设置为透明层能方便观察弹性垫13的形变情况，及时调整与更换弹性垫13，加强棱20能扩大树脂层19与前脚掌2粘接的面积，防止树脂层19脱落。

如图1和图3所示，前脚掌2上表面与凹槽12之间设置有若干个第一空腔21，若干个第一空腔21沿垂直于鞋子本体的长度方向阵列分布。连接段3上表面设置有若干个第二空腔22，若干个第二空腔22沿垂直于鞋子的长度方向阵列分布，靠近前脚掌2一端的若干个第二空腔22的内壁连接有与鞋子长度方向平行的长方体状的加强筋23。通过在靠近前脚掌2一端的第二空腔22的内壁连接加强筋23，能够加强连接段3的强度，保护弯折程度和频率最大的连接段3。后脚跟4上表面设置有若干个第三空腔24，若干个第三空腔24沿垂直与鞋子的长度方向阵列分布，若干个第三空腔24之间的交汇点设置为圆柱状的加强柱25，加强柱25抵接后脚跟4的上表面。通过在后脚跟4的第三空腔24之间设置加强柱25能够使后脚跟4部分提供更大的支撑力与支撑面积，避免第三空腔24的边壁发生变形。第一空腔21、第二空腔22和第三空腔24能够使鞋底本体1内充设空气，保持空气流通，起到透气的作用。

以上所述仅为本实用新型的较佳实施例，并不用于限制本实用新型，凡在本实用新型的设计构思之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
