一种拉手设置在盖子上的一次性防偷吃餐盒的制作方法

本实用新型涉及一次性餐盒技术领域，更具体地说，是涉及一种拉手设置在盖子上的一次性防偷吃餐盒。

背景技术：

现今社会，外卖行业愈加发达成熟，在食物商家与买家之间需要外买配送人员进行配送，然而，传统的一次性餐盒大都由外扣位、内扣位或内外扣位组成，一次性餐盒的结构上并没有方发生改变，待食物放进餐盒后，餐盒和盖子十分容易被打开，容易在运输过程中被偷吃或被污染，影响食物本身的质量和卫生状况，无法做到保护食物不被污染。

技术实现要素：

本实用新型的目的在于克服现有技术中的上述缺陷，提供一种有效避免食物在运送过程中被偷吃或被污染，保证餐盒盒体与餐盒盖子扣合的松紧度，使得餐盒盒体与餐盒盖子扣合严紧，有效避免在将盖子主体撕开时，将内外扣外缘带带离餐盒盒体的拉手设置在盖子上的一次性防偷吃餐盒。

为实现上述目的，本实用新型提供了一种拉手设置在盖子上的一次性防偷吃餐盒，包括餐盒盒体和餐盒盖子，所述餐盒盒体与餐盒盖子内外扣式连接，所述餐盒盖子包括盖子主体和沿盖子主体四周设置的向内凹陷的内外扣外缘带，所述内外扣外缘带与盖子主体可分离式连接，所述餐盒盒体的顶端四周设置有向上凸起的与内外扣外缘带的凹陷形状大小相适配的内外扣凸起，所述内外扣外缘带与内外扣凸起相配合扣紧，从而将餐盒盖子与餐盒盒体的顶端相配合扣紧，所述盖子主体的左右两端分别设置有第一拉手，所述内外扣外缘带的左右两端分别设置有第二拉手。

作为优选的，所述内外扣外缘带与盖子主体之间设置有齿链式撕拉纹。

作为优选的，所述内外扣外缘带的底部四周设置有向外凸出的第一裁边，所述内外扣凸起的底部四周设置有向上凸起的与第一裁边相配合接触的第二裁边。

作为优选的，所述餐盒盒体的内部顶端四周设置有用于支撑盖子主体的支撑凸台，所述支撑凸台的形状大小与盖子主体的四周形状大小相适配。

作为优选的，所述餐盒盒体的四周面上设置有加强筋。

与现有技术相比，本实用新型的有益效果在于：

1、本实用新型结构简单，包括餐盒盒体和餐盒盖子，餐盒盒体和餐盒盖子内外扣式连接，其中，餐盒盖子包括盖子主体和沿盖子主体四周设置的向内凹陷的内外扣外缘带，内外扣外缘带与盖子主体可分离式连接，餐盒盒体的顶端四周设置有向上凸起的与内外扣外缘带的凹陷形状大小形状相适配的内外扣凸起，内外扣外缘带与内外扣凸起相配合扣紧，从而将餐盒盖子与餐盒盒体的顶端相配合扣紧，盖子主体的左右两端分别设置有第一拉手，内外扣外缘带的左右两端分别设置有第二拉手，打开一次性餐盒时，需要破坏一次性餐盒，将盖子主体与内外扣外缘带进行撕拉分离，有效避免食物在运送过程中被偷吃或被污染，通过将第一拉手设置在盖子主体上，第二拉手设置在内外扣外缘带上，有效避免在将盖子主体撕开时，将内外扣外缘带带离餐盒盒体，有效保证餐盒盒体与餐盒盖子扣合的松紧度，使得餐盒盒体与餐盒盖子扣合严紧，避免食物泄露。

2、本实用新型中内外扣外缘带的底部四周设置有向外凸出的第一裁边，内外扣凸起的底部四周设置有向上凸起的与第一裁边相接触的第二裁边，通过第一裁边将第二裁边进行隐藏，实现餐盒盖子的四周将餐盒盒体的顶端四周进行包裹覆盖，对餐盒盒体进行更好的包裹。

3、本实用新型中餐盒盒体的内部顶端四周设置有用于支撑盖子主体的支撑凸台，支撑凸台的形状大小与盖子柱体的四周形状大小相适配，通过支撑凸台的设置，有效支撑盖子主体的重量，使得盖子主体与内外扣外缘带的连接点不易受到破坏，使得盖子主体能够支撑多个一次性餐盒的重量，具有良好的堆叠功能。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

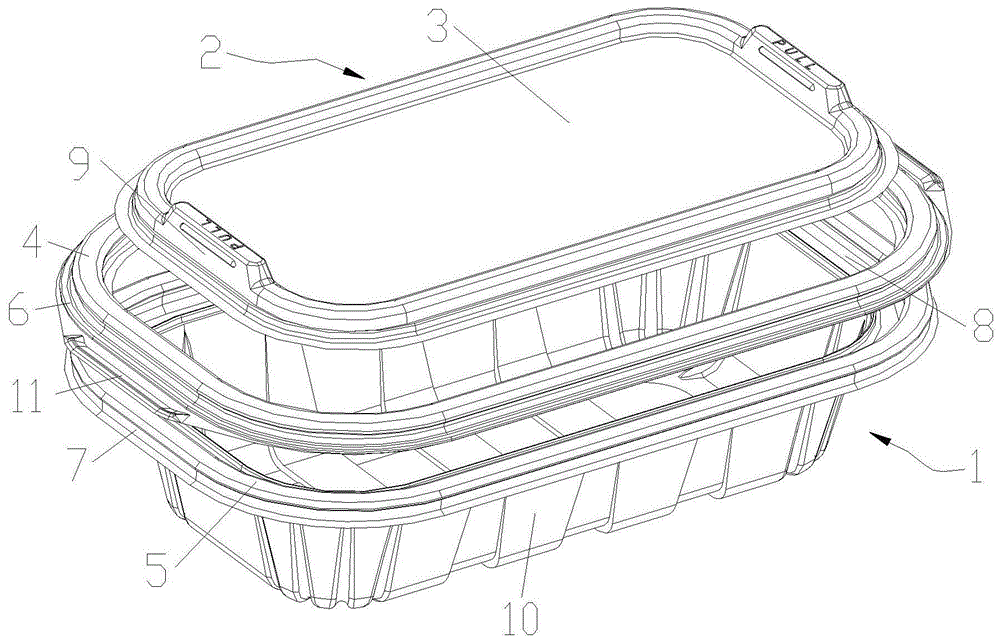

图1是本实用新型提供的一种拉手设置在盖子上的一次性防偷吃餐盒的结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参考图1，本实用新型的实施例提供了一种拉手设置在盖子上的一次性防偷吃餐盒，包括餐盒盒体1和餐盒盖子2，餐盒盒体1和餐盒盖子2内外扣式连接，其中，餐盒盖子2包括盖子主体3和沿盖子主体3四周设置的向内凹陷的内外扣外缘带4，内外扣外缘带4与盖子主体3可分离式连接，餐盒盒体1的顶端四周设置有向上凸起的与内外扣外缘带4的凹陷形状大小形状相适配的内外扣凸起5，内外扣外缘带4与内外扣凸起5相配合扣紧，从而将餐盒盖子2与餐盒盒体1的顶端相配合扣紧，盖子主体3的左右两端分别设置有第一拉手9，内外扣外缘带4的左右两端分别设置有第二拉手11，下面结合附图对本实施例进行详细说明。

如图1所示，餐盒盒体1与餐盒盖子2内外扣式连接，餐盒盖子2包括盖子主体3和沿盖子主体3四周设置的向内凹陷的内外扣外缘带4，内外扣外缘带4与盖子主体3可分离式连接，餐盒盒体1的顶端四周设置有向上凸起的与内外扣外缘带4的凹陷形状大小相适配的内外扣凸起5，内外扣外缘带4与内外扣凸起5相配合扣紧，从而将餐盒盖子2与餐盒盒体1的顶端相配合扣紧，盖子主体3的左右两端分别设置有第一拉手9，内外扣外缘带4的左右两端分别设置有第二拉手11，打开一次性餐盒时，需要破坏一次性餐盒，将盖子主体3与内外扣外缘带4进行撕拉分离，有效避免食物在运送过程中被偷吃或被污染，通过将第一拉手9设置在盖子主体3上，第二拉手11设置在内外扣外缘带4上，有效避免在将盖子主体3撕开时，将内外扣外缘带4带离餐盒盒体1，有效保证餐盒盒体1与餐盒盖子2扣合的松紧度，使得餐盒盒体1与餐盒盖子2扣合严紧，避免食物泄露，同时，通过第二拉手11的设置，便于一次性餐盒的取放。

其中，本实施例中，内外扣外缘带4与盖子主体3之间设置有齿链式撕拉纹，便于打开一次性餐盒时，将盖子主体3与内外扣外缘带4相分离，操作简单。

较佳的，内外扣外缘带4的底部四周设置有向外凸出的第一裁边6，内外扣凸起5的底部四周设置有向上凸起的与第一裁边6相配合接触的第二裁边7，通过第一裁边6将第二裁边7进行隐藏，实现餐盒盖子2的四周将餐盒盒体1的顶端四周进行包裹覆盖，对餐盒盒体1进行更好的包裹。

较佳的，餐盒盒体1的内部顶端四周设置有用于支撑盖子主体3的支撑凸台8，支撑凸台8的形状大小与盖子主体3的四周形状大小相适配，通过支撑凸台8的设置，有效支撑盖子主体3的重量，使得盖子主体3与内外扣外缘带4的连接点不易受到破坏，使得盖子主体3能够支撑多个一次性餐盒的重量，避免一次性餐盒发生变形，具有良好的堆叠功能。

其中，餐盒盒体1的四周面上设置有加强筋10，有效保证餐盒盒体1的强度，避免餐盒盒体1在输送过程中发生变形。

关闭一次性餐盒时，将餐盒盖子2盖设在餐盒盒体1的顶端，分别按压餐盒盒体1的左右两端，从而将内外扣外缘带4与内外扣凸起5相配合扣紧，打开一次性餐盒时，一手握住盖子主体3上的第一拉手9，一手握住内外扣外缘带4上的第二拉手11，向上拉开盖子主体3，从而将盖子主体3与内外扣外缘带4相分离，至此完成完整动作。

综上所述，本实用新型结构简单，包括餐盒盒体1和餐盒盖子2，餐盒盒体1和餐盒盖子2内外扣式连接，其中，餐盒盖子2包括盖子主体3和沿盖子主体3四周设置的向内凹陷的内外扣外缘带4，内外扣外缘带4与盖子主体3可分离式连接，餐盒盒体1的顶端四周设置有向上凸起的与内外扣外缘带4的凹陷形状大小形状相适配的内外扣凸起5，内外扣外缘带4与内外扣凸起5相配合扣紧，从而将餐盒盖子2与餐盒盒体1的顶端相配合扣紧，盖子主体3的左右两端分别设置有第一拉手9，内外扣外缘带4的左右两端分别设置有第二拉手11，打开一次性餐盒时，需要破坏一次性餐盒，将盖子主体3与内外扣外缘带4进行撕拉分离，有效避免食物在运送过程中被偷吃或被污染，通过将第一拉手9设置在盖子主体3上，第二拉手11设置在内外扣外缘带4上，有效避免在将盖子主体3撕开时，将内外扣外缘带4带离餐盒盒体，有效保证餐盒盒体1与餐盒盖子2扣合的松紧度，使得餐盒盒体1与餐盒盖子2扣合严紧，避免食物泄露。

上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
