风嘴、风嘴套件及干发器的制作方法

本实用新型涉及小家电技术领域，特别涉及一种风嘴、风嘴套件及干发器。

背景技术：

在人们的日常生活中，由于头皮的新陈代谢，头部会不断产生头皮屑，洗头也成为了人们日常生活的一部分。而在洗完头发之后，当人们需要洗漱睡觉或外出时，头发的自然吹干需要花费大量的时间，干发器便利了人们的生活，缩短了人们干头发的时间，便利了人们的生活。目前，为了能够吹出不同温度的风，干发器通常是由一组电热丝和一个小风扇组合而成。如果只是小风扇转动，而电热丝不工作时，干发器只能吹出冷风，而电热丝与小风扇同时工作时，电热丝组件会产生热量，风扇吹出的风经过电热丝变成热风。

干发器通常由体部与风嘴组成，当干发器被打开时，风从体部经风嘴吹出，实现干发器的吹风功能。现有技术中，风嘴通常是直接套在干发器的主体上，当用户对风嘴进行组装更换时，需要的力度较大，有时候还需要对风嘴进行转向，以匹配卡扣，因而使得风嘴与干发器体部之间的安装固定较为不便。

技术实现要素：

本实用新型的目的在于提供一种风嘴、风嘴套件及干发器，使得能够简化风嘴与干发器体部之间的安装固定。

为解决上述技术问题，本实用新型的实施方式提供了一种风嘴，包括：

外壳体；

内壳体，设置在所述外壳体内，并与所述外壳体同轴固定，且所述内壳体内形成风道；

磁体，设置在所述外壳体与所述内壳体之间，并用于与干发器的体部磁性连接。

另外，本实用新型的实施方式还提供了一种风嘴套件，包括若干个如上所述的风嘴，且至少有一个所述风嘴的出风通道的外形，与其他所述风嘴的出风通道的外形不同。

另外，本实用新型的实施方式还提供了一种干发器，包括体部、与所述体部相连的手柄，其中：所述干发器还包括：如上所述的风嘴，所述风嘴的所述磁体与所述体部磁性连接。

本实用新型实施方式相对于现有技术而言，由于风嘴包括外壳体、内壳体及磁体，且磁体设置在外壳体与内壳体之间，并利用磁体的磁力，实现风嘴与干发器的体部之间的磁性连接，因而可方便风嘴与干发器体部之间的安装固定，并且，磁体设置在外壳体与内壳体之间，通过外壳体及内壳体可实现对磁体的保护，避免磁体损坏，提高磁体的使用寿命，进而提高风嘴整体的寿命，同时还可使得磁体被隐藏，使得风嘴更美观，进而可使得风嘴与干发器的体部安装固定后，干发器的整体性更好，有效提升用户体验。

另外，所述磁体设置有一个或多个。

另外，所述内壳体包括：主体部、与所述主体部相连的环板，所述环板设置在所述主体部朝向所述干发器的体部的一侧，并用于与所述外壳体相互抵持；所述磁体设置有一个时，所述磁体沿所述内壳体的轴线方向环设在所述环板上；或者，所述磁体沿所述外壳体的轴线方向环设在所述外壳体靠近所述环板的一侧。

另外，所述内壳体包括：主体部、与所述主体部相连的环板，所述环板设置在所述主体部朝向所述干发器的体部的一侧，并用于与所述外壳体相互抵持；所述磁体设置有多个时，各所述磁体用于沿所述内壳体的轴线方向等距环设在所述环板上；或者，各所述磁体用于沿所述外壳体的轴线方向等距环设在所述外壳体靠近所述环板的一侧。

另外，所述内壳体的所述主体部上还设置有安装槽，所述安装槽的个数与所述磁体的数量相同，且所述安装槽用于容纳所述磁体，且所述安装槽与所述磁体一一对应；或者，所述外壳体靠近所述环板的一侧还设置有安装槽，所述安装槽的个数与所述磁体的数量相同，且所述安装槽用于容纳所述磁体，且所述安装槽与所述磁体一一对应。

另外，所述外壳体与所述内壳体之间相互卡接。

附图说明

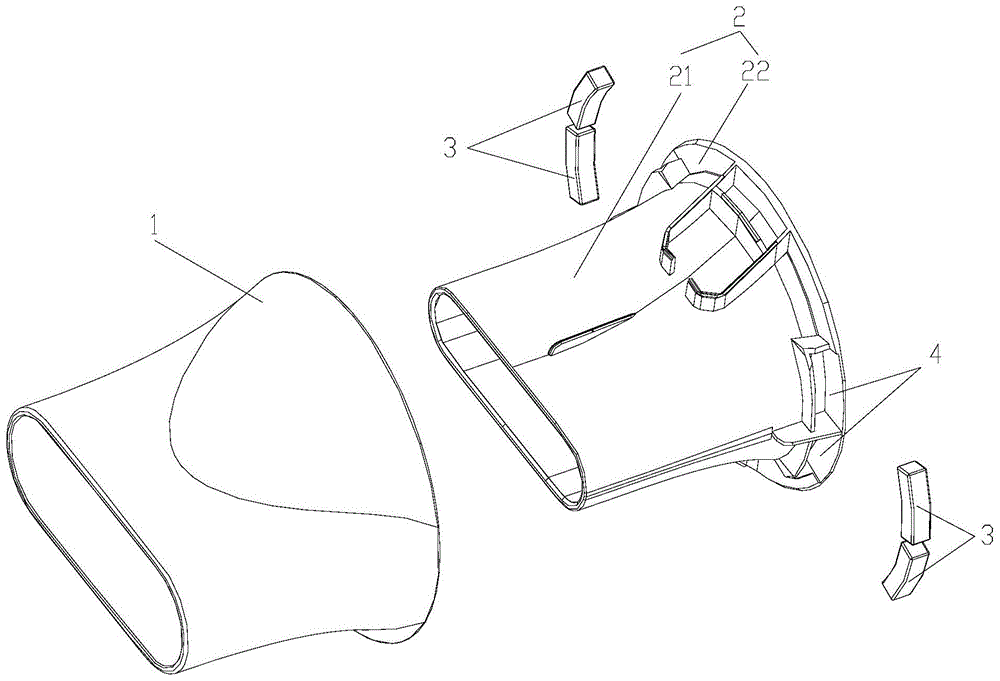

图1是本实用新型第一实施方式中风嘴结构爆炸图；

图2是本实用新型第三实施方式中干发器结构爆炸图。

图中所示，1-外壳体；2-内壳体；21-主体部；22-环板；3-磁体；4-安装槽；5-体部；6-手柄。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本实用新型各实施方式中，为了使读者更好地理解本申请而提出了许多技术细节。但是，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请各权利要求所要求保护的技术方案。

本实用新型的第一实施方式涉及一种风嘴，如图1所示，包括：外壳体1、内壳体2及磁体3，内壳体2设置在外壳体1内，并与外壳体1同轴固定，且内壳体2内形成风道，磁体3设置在外壳体1与内壳体2之间，且磁体3用于与干发器的体部进行磁性连接。

通过上述内容不难发现，由于风嘴的内壳体2设置在外壳体1内，并与外壳体1同轴固定，且内壳体2内形成风道，并通过磁体3与干发器的体部进行磁性连接，进而可方便风嘴与干发器体部之间的安装固定，并且，磁体3设置在外壳体1与内壳体2之间，因而通过外壳体1及内壳体2可对磁体3进行保护，避免磁体3损坏，提高磁体3的使用寿命，进而提高风嘴整体的使用寿命，同时，还可对磁体3进行隐藏，使得风嘴整体更加美观，从而在风嘴与干发器的壳体安装固定后，干发器的整体性更好，进而可有效提升用户体验。

具体的说，在本实施方式中，如图1所示，内壳体2包括主体部21及与主体部21相连的环板22，且环板22设置在主体部21朝向干发器体部的一侧，同时，环板22还用于与外壳体1相互抵持，且内壳体2的主体部21上还设置有安装槽4，磁体3设置在安装槽4内。另外，在本实施方式中，磁体3设置有多个，与之对应的，安装槽4设置有多个，磁体3的数量与安装槽4的数量相同，并一一对应，如磁体3与安装槽4均设置有四个，各磁体3分别设置在各安装槽4内，且各安装槽4沿内壳体2的轴线方向环设在环板22的四周，因而通过各安装槽4可将各磁体3固定在环板22的预设位置处，保证风嘴与干发器壳体之间的稳定连接，并通过设置安装槽4可实现对磁体3的保护，避免磁体3损坏，进而提高风嘴的使用寿命。

实际使用过程中，各磁体3可与各安装槽4之间紧密配合，或者，也可通过胶水粘接固定在安装槽4内。此外，安装槽4可以直接开设在环板22上，或者，也可通过另外设置挡板，使得挡板与环板22之间围合形成安装槽4，并且，在本实施方式中，磁体3可采用磁铁等磁性部件。另外，各磁体3也可沿外壳体1的轴线方向等距环设在外壳体1靠近环板22的一侧，与之对应的，各安装槽4沿外壳体1的轴线方向等距环设在外壳体1靠近环板22的一侧，因而同样可实现风嘴与干发器体部之间的磁性连接，并通过各安装槽4对各磁体3进行收纳固定。

另外，值得一提的是，磁体3也可仅设置有一个，且当磁体3设置有一个时，磁体3可以设置为环形，并沿内壳体2的轴线方向环设在内壳体2的环板22上，对应的，安装槽4同样沿内壳体2的轴线方向进行环设，并用于收纳磁体3。实际使用时，磁体3也可沿外壳体1的轴线方向环设在外壳体1靠近环板22的一侧，对应的，安装槽4沿外壳体1的轴线方向进行环设，并设置在外壳体1靠近环板22的一侧，同样可实现风嘴与干发器体部之间的磁性连接。

此外，值得注意的是，在本实施方式中，内壳体2与外壳体1之间相互卡接。例如，可在外壳体1体朝向内壳体2的一侧设置定位凸起，并在内壳体2朝向外壳体1一侧设置定位凹槽，通过定位凸起与定位凹槽的相互扣合，使得内壳体2与外壳体1连接为一个整体，因而即可实现内壳体2与外壳体1之间的锁紧固定。

本实用新型的第二实施方式涉及一种风嘴套件，包括若干个如第一实施方式所述的风嘴。其中，至少有一个风嘴的出风通道的外形与其他风嘴出风通道的外形不同。

具体的说，多个风嘴出风通道的外形可均不相同，例如，风嘴外形可设置为圆形、扁口形等不同形状，当用户需要吹头发时，可根据不同的使用需求更换不同形状的风嘴，而各风嘴的壳体与芯体之间均设置有格栅，因而即可使得用户不论是在吹干头发的过程中，还是在对头发做造型的过程中，均可降低风嘴内气流流动的噪声，以避免影响用户，进而为用户提供更好的使用体验。

本实用新型的第三实施方式涉及一种干发器，如图2所示，包括：体部5、与体部相连的手柄6、如第一实施方式所述的风嘴，其中，风嘴的磁体与体部5之间磁性连接，从而可方便风嘴与体部5之间的安装固定。

通过上述内容不难发现，由于风嘴的内壳体2设置在外壳体1内，并与外壳体1同轴固定，且内壳体2内形成风道，并通过磁体与干发器的体部5进行磁性连接，进而可方便风嘴与干发器体部5之间的安装固定，并且，磁体设置在外壳体1与内壳体2之间，因而通过外壳体1及内壳体2可对磁体进行保护，避免磁体损坏，提高磁体的使用寿命，进而提高风嘴整体的使用寿命，同时，还可对磁体进行隐藏，使得风嘴整体更加美观，从而在风嘴与干发器的壳体安装固定后，干发器的整体性更好，进而可有效提升用户体验。

不难发现，本实施方式为与第一实施方式相对应的系统实施方式，本实施方式可与第一实施方式互相配合实施。第一实施方式中提到的相关技术细节在本实施方式中依然有效，为了减少重复，这里不再赘述。相应地，本实施方式中提到的相关技术细节也可应用在第一实施方式中。

本领域的普通技术人员可以理解，上述各实施方式是实现本实用新型的具体实施例，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本实用新型的精神和范围。
