一种带遮阳装置的双肩包的制作方法

本实用新型涉及一种带遮阳装置的双肩包，属于日常用品技术领域。

背景技术：

双肩包具有方便携带，解放双手，轻负重、耐磨佳等优点，为外出提供了许多方便。但是现有的双肩包功能单一，其主要用途是进行日常用品的装纳和携带。

在炎热的夏天，人们外出需要携带各种物品和遮阳伞，不仅增加携带负担，遮阳伞容易丢失，并且手持遮阳伞导致人们不能更好的解放双手，使用不便。虽然现有许多增加遮阳装置的双肩包，但是在使用时需要人们将双肩包取下，手动拉开遮阳装置，操作繁琐，实用性低。

技术实现要素：

本实用新型要解决的技术问题是提供本一种带遮阳装置的双肩包，可以克服现有技术的不足。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：一种带遮阳装置的双肩包，包括双肩包本体，所述双肩包本体背部设有背带，所述双肩包本体两侧对称设有电动伸缩机构，在电动伸缩机构的顶端通过齿轮组连接有自动旋转闭合和展开的遮阳结构。

前述电动伸缩机构包括微型步进电机和与之连接的电池组，双肩包本体侧部设有微型步进电机的启动按钮；所述微型步进电机与丝杆轴连接，在丝杆轴上套接有沿丝杆轴伸缩的丝套。

前述遮阳结构包括转轴，在转轴上固连有铺设在双肩包本体前部的遮阳板，所述转轴两端设有第二伞齿轮，在丝套顶端设有与之匹配的第一伞齿轮，所述转轴通过由第一伞齿轮和第二伞齿轮组成的齿轮组与丝套转动连接。

前述遮阳板为轻质塑料薄板；或者前述遮阳板为遮阳布，在遮阳布的周边设有使遮阳布撑开的细杆，所述细杆与转轴固连。

前述丝杆轴、丝套和转轴均为铝合金材质。

前述第一伞齿轮和第二伞齿轮为轻质塑料件。

与现有技术比较，本实用新型公开了一种带遮阳装置的双肩包，其包括双肩包本体，所述双肩包本体背部设有背带，所述双肩包本体两侧对称设有电动伸缩机构，在电动伸缩机构的顶端通过齿轮组连接有自动旋转闭合和展开的遮阳结构。所述电动伸缩机构包括微型步进电机和与之连接的电池组，微型步进电机与丝杆轴-丝套组件连接；所述遮阳结构包括转轴，在转轴上固连有铺设在双肩包本体前部的遮阳板，所述转轴两端通过伞齿轮组与丝套转动连接。展开时，微型步进电机正转，带动丝杆轴转动，使丝套沿丝杆轴旋动伸出，同时在丝套旋动时，其顶端的第一伞齿轮带动第二伞齿轮转动，使遮阳板绕转轴展开。同理，闭合时使微型步进电机3反转，即可完成操作。

本实用新型结构简单，构思巧妙，不仅提高了双肩包的利用率，而且操作便捷，可以实现遮阳板的自动撑开和闭合，舒适性好，实用性强。

附图说明

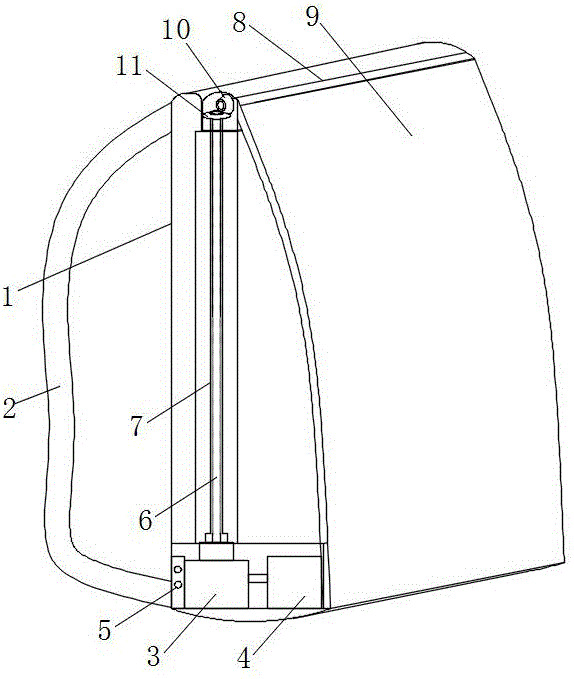

图1是本实用新型的结构示意图。

图2是图1中电动伸缩机构的结构示意图。

图3是本实用新型使用时的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述：

如图1~图3所示，一种带遮阳装置的双肩包，包括双肩包本体1，所述双肩包本体1背部设有背带2，所述双肩包本体1两侧对称设有电动伸缩机构，在电动伸缩机构的顶端通过齿轮组连接有自动旋转闭合和展开的遮阳结构。

所述电动伸缩机构包括微型步进电机3和与之连接的电池组4，在双肩包本体1侧部设有微型步进电机3的启动按钮5；所述微型步进电机3与丝杆轴6连接，在丝杆轴6上套接有沿丝杆轴6伸缩的丝套7。

所述遮阳结构包括转轴8，在转轴上固连有铺设在双肩包本体1前部的遮阳板9，所述转轴8两端设有第二伞齿轮10，在在丝套7顶端设有与之匹配的第一伞齿轮11，使转轴8通过由第一伞齿轮11和第二伞齿轮10组成的齿轮组与丝套7转动连接。

展开时，不用人为取下背包，手动按下启动按钮5，微型步进电机3正转，带动丝杆轴6转动，使丝套7沿丝杆轴6旋动伸出，同时在丝套7旋动时，其顶端的第一伞齿轮11带动第二伞齿轮10转动，使遮阳板9绕转轴8展开。同理，闭合时使微型步进电机3反转，即可完成操作。

所述丝杆轴6、丝套7和转轴8均为铝合金材质，重量轻，强度好。

所述第一伞齿轮11和第二伞齿轮10可以为轻质塑料件。

所述遮阳板9为轻质塑料薄板。或者所述遮阳板9为遮阳布，在遮阳布的周边设有使遮阳布撑开的细杆，所述细杆与转轴固连。

技术特征：

1.一种带遮阳装置的双肩包，包括双肩包本体（1），所述双肩包本体（1）背部设有背带（2），其特征在于：所述双肩包本体（1）两侧对称设有电动伸缩机构，在电动伸缩机构的顶端通过齿轮组连接有自动旋转闭合和展开的遮阳结构。

2.根据权利要求1所述的带遮阳装置的双肩包，其特征在于：所述电动伸缩机构包括微型步进电机（3）和与之连接的电池组（4），双肩包本体（1）侧部设有微型步进电机（3）的启动按钮（5）；所述微型步进电机（3）与丝杆轴（6）连接，在丝杆轴（6）上套接有沿丝杆轴（6）伸缩的丝套（7）。

3.根据权利要求2所述的带遮阳装置的双肩包，其特征在于：所述遮阳结构包括转轴（8），在转轴（8）上固连有铺设在双肩包本体（1）前部的遮阳板（9），所述转轴（8）两端设有第二伞齿轮（10），在丝套（7）顶端设有与之匹配的第一伞齿轮（11），所述转轴（8）通过由第一伞齿轮（11）和第二伞齿轮（10）组成的齿轮组与丝套（7）转动连接。

4.根据权利要求3所述的带遮阳装置的双肩包，其特征在于：所述遮阳板（9）为轻质塑料薄板；或者所述遮阳板（9）为遮阳布，在遮阳布的周边设有使遮阳布撑开的细杆，所述细杆与转轴（8）固连。

5.根据权利要求3所述的带遮阳装置的双肩包，其特征在于：所述丝杆轴（6）、丝套（7）和转轴（8）均为铝合金材质。

6.根据权利要求3所述的带遮阳装置的双肩包，其特征在于：所述第一伞齿轮（11）和第二伞齿轮（10）为轻质塑料件。

技术总结
本实用新型公开了一种带遮阳装置的双肩包，包括双肩包本体，所述双肩包本体背部设有背带，所述双肩包本体两侧对称设有电动伸缩机构，在电动伸缩机构的顶端通过齿轮组连接有自动旋转闭合和展开的遮阳结构。所述电动伸缩机构包括微型步进电机和与之连接的电池组，微型步进电机与丝杆轴‑丝套组件连接；所述遮阳结构包括转轴，在转轴上固连有铺设在双肩包本体前部的遮阳板，所述转轴两端通过伞齿轮组与丝套转动连接。本实用新型结构简单，构思巧妙，不仅提高了双肩包的利用率，而且操作便捷，可以实现遮阳板的自动撑开和闭合，舒适性好，实用性强。

技术研发人员：莫泰云;吴江利;黄佳席;王彬彬
受保护的技术使用者：贵州理工学院
技术研发日：2019.05.24
技术公布日：2020.06.19
