一种多功能老年护理拐杖的制作方法

本实用新型涉及护理拐杖领域，更具体地说，涉及一种多功能老年护理拐杖。

背景技术：

对于生活中的一些老年人，拐杖是他们外出走动必不可少的工具，一件合适的拐杖能帮助老人行动无需别人搀扶，同时也对老年人的外出提供了很大便利

而传统的拐杖多为普通拐杖，普通拐杖一般也能够进行高度调节，但一般会采用螺杆旋转升降来进行高度调节，这样往往会使得一部分的螺纹裸露在外，影响美观；此外普通拐杖的把手处也会设置加热机构，但一般都仅仅设置在把手内部，只能温暖使用者的手心处，其功能较为单一，满足不了多方面的需求。

为此，我们提出一种多功能老年护理拐杖来提高现有技术中拐杖的实用性。

技术实现要素：

1.要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种多功能老年护理拐杖，通过在弧形把手上设置上加热装置和下加热装置，通电后，不仅可以温暖老年使用者的手心部，还可以温暖手背处，以有效促进手部的血液流通，且通过设置第一隔热垫、第二隔热垫、第三隔热垫以有效避免温度过高对手部造成伤害。

2.技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种多功能老年护理拐杖，包括底座，所述底座的两侧侧壁上均固定连接有一组支撑脚，所述底座的上端中部固定连接有下中空杆，所述下中空杆的上端设有上中空杆，所述下中空杆滑动套接在上中空杆内，所述下中空杆的下端固定连接有中空螺纹杆，所述中空螺纹杆的外侧壁上螺纹套接有螺纹套，所述中空螺纹杆的下端四周侧壁均固定连接有与螺纹套内壁相匹配的夹紧机构，且夹紧机构位于下中空杆的外侧，所述上中空杆的顶端固定连接有弧形把手，所述弧形把手的下端侧壁上包覆有弧形海绵垫，所述弧形把手的上端面安装有下加热装置，所述弧形把手靠近前端的侧壁上通过弧形板安装有上加热装置，所述上加热装置与下加热装置位置对应设置，所述底座的内部固定安装有蓄电池板，所述底座的侧壁上安装有充电插口，通过在弧形把手上设置上加热装置和下加热装置，通电后，不仅可以温暖老年使用者的手心部，还可以温暖手背处，以有效促进手部的血液流通，且通过设置第一隔热垫、第二隔热垫、第三隔热垫以有效避免温度过高对手部造成伤害。

进一步的，所述支撑脚包括固定连接在底座侧壁上的弧形支撑杆，所述弧形支撑杆的底部螺纹连接有支撑脚垫，且支撑脚垫的底部套接有防滑橡胶套，有效提高了该拐杖的稳定性，且支撑脚垫可进行拆装，便于后期更换。

进一步的，所述夹紧机构包括固定连接在中空螺纹杆底部的弹性挤压片，所述弹性挤压片的下端固定连接有弹性挤压片，所述弹性挤压片的外端面为弧形端面，且螺纹套靠近下端的内端面为与弧形端面相匹配的弧形结构，当螺纹套与中空螺纹杆螺纹套接后，螺纹套上升至适当位置，螺纹套靠近下端的内壁对设置在中空螺纹杆底部的多个弹性挤压片相配合挤压，从而实现弹性挤压片紧密贴覆在下中空杆上，以达到固定作用。

进一步的，所述下加热装置包括固定安装在弧形把手上端面上的下加热垫，所述下加热垫的上端面包覆有第一隔热垫，第一隔热垫避免下加热垫直接与手部接触，在起到保温的作用下还对手部起到一定的保护作用。

进一步的，所述上加热装置包括固定连接在弧形板一端侧壁上的第二隔热垫和第三隔热垫，所述第二隔热垫与第三隔热垫之间安装有上加热垫，第二隔热垫起到隔热保护作用，第三隔热垫起到隔热作用，有效避免热量流失。

进一步的，所述弧形把手的外侧壁上固定安装有控制开关，所述下加热垫与上加热垫均与控制开关电连接，所述控制开关与蓄电池板电连接，以便于对下加热垫与上加热垫进行开启与关闭。

3.有益效果

相比于现有技术，本实用新型的优点在于：

(1)本方案通过上中空杆与下中空杆的螺纹连接，可以实现拐杖的高度的调节，同时在弧形把手上设置上加热装置和下加热装置，通电后，可适当对老年使用者的手部进行加热，以促进手部的血液流通，且通过定位传感器可时刻追踪到老年使用者的活动范围。

(2)支撑脚包括固定连接在底座侧壁上的弧形支撑杆，弧形支撑杆的底部螺纹连接有支撑脚垫，且支撑脚垫的底部套接有防滑橡胶套，有效提高了该拐杖的稳定性，且支撑脚垫可进行拆装，便于后期更换。

(3)夹紧机构包括固定连接在中空螺纹杆底部的弹性挤压片，弹性挤压片的下端固定连接有弹性挤压片，弹性挤压片的外端面为弧形端面，且螺纹套靠近下端的内端面为与弧形端面相匹配的弧形结构，当螺纹套与中空螺纹杆螺纹套接后，螺纹套上升至适当位置，螺纹套靠近下端的内壁对设置在中空螺纹杆底部的多个弹性挤压片相配合挤压，从而实现弹性挤压片紧密贴覆在下中空杆上，以达到固定作用。

(4)下加热装置包括固定安装在弧形把手上端面上的下加热垫，下加热垫的上端面包覆有第一隔热垫，第一隔热垫避免下加热垫直接与手部接触，在起到保温的作用下还对手部起到一定的保护作用。

(5)上加热装置包括固定连接在弧形板一端侧壁上的第二隔热垫和第三隔热垫，第二隔热垫与第三隔热垫之间安装有上加热垫，第二隔热垫起到隔热保护作用，第三隔热垫起到隔热保温作用，有效避免热量流失。

附图说明

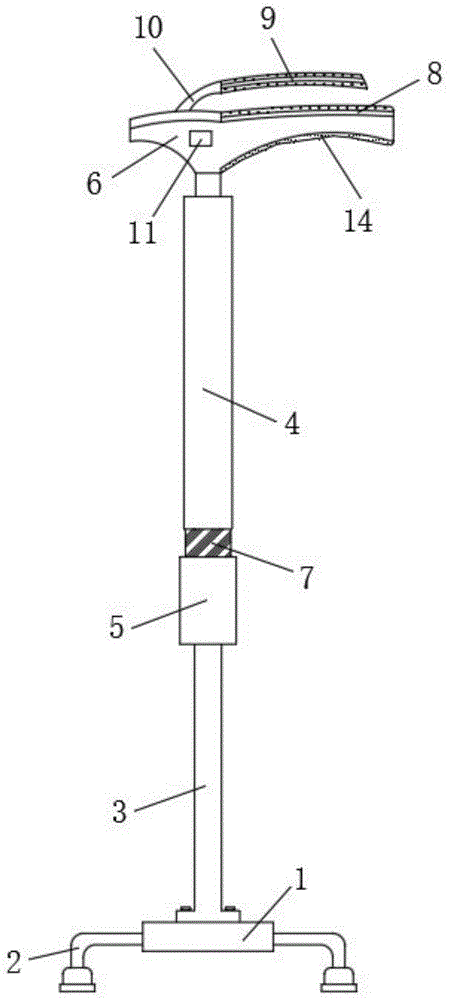

图1为本实用新型的结构示意图；

图2为本实用新型的正面部分剖视图；

图3为本实用新型实施例1中的中空螺纹杆与螺纹套结合处的结构示意图；

图4为本实用新型的弧形把手处的结构示意图；

图5为本实用新型实施例2中的中空螺纹杆与螺纹套结合处的结构示意图。

图中标号说明：

1底座、2支撑脚、3下中空杆、4上中空杆、5螺纹套、6弧形把手、7中空螺纹杆、71、弹性挤压片、72弧形弹片、73连接片、74转动轴、8下加热装置、81下加热垫、82第一隔热垫、9上加热装置、91第二隔热垫、92上加热垫、93第三隔热垫、10弧形板、11控制开关、12蓄电池板、13充电插口、14弧形海绵垫。

具体实施方式

下面将结合本实用新型实施例中的附图；对本实用新型实施例中的技术方案进行清楚、完整地描述；显然；所描述的实施例仅仅是本实用新型一部分实施例；而不是全部的实施例，基于本实用新型中的实施例；本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例；都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-2，一种多功能老年护理拐杖，包括底座1，底座1的两侧侧壁上均固定连接有一组支撑脚2，一组支撑脚2的个数为两个，支撑脚2包括固定连接在底座1侧壁上的弧形支撑杆，弧形支撑杆的底部螺纹连接有支撑脚垫，且支撑脚垫的底部套接有防滑橡胶套，防滑橡胶套起到防滑作用，有效提高了该拐杖的稳定性，且支撑脚垫可进行拆装，便于后期更换，相对于现有技术中多为固定结构的支撑脚，本实用新型的支撑脚2底部的支撑脚垫可进行拆卸。

底座1的上端中部固定连接有下中空杆3，下中空杆3的上端设有上中空杆4，下中空杆3滑动套接在上中空杆4内，下中空杆4的下端固定连接有中空螺纹杆7，中空螺纹杆7的外侧壁上螺纹套接有螺纹套5，中空螺纹杆7的下端四周侧壁均固定连接有与螺纹套5内壁相匹配的夹紧机构，且夹紧机构位于下中空杆3的外侧，在对该拐杖进行高度调节时，只需向上拉动或向下推动上中空杆4，调节至合适位置后，通过螺纹套5对中空螺纹杆7进行螺纹锁紧，螺纹套5与中空螺纹杆7螺纹连接后，螺纹套5靠近下端的内壁对位于中空螺纹杆7底部的多个夹紧机构进行限位，以使得夹紧机构与下中空杆3的外壁紧密贴附固定。

请参阅图3，具体的，夹紧机构包括固定连接在中空螺纹杆7底部的弹性挤压片72，弹性挤压片72的下端固定连接有弹性挤压片72，弹性挤压片72的外端面为弧形端面，且螺纹套5靠近下端的内端面为与弧形端面相匹配的弧形结构，当螺纹套5与中空螺纹杆7螺纹套接后，螺纹套5上升至适当位置，螺纹套5靠近下端的内壁对设置在中空螺纹杆7底部的多个弹性挤压片72相配合挤压，从而实现弹性挤压片72紧密贴覆在下中空杆3上，此时中空螺纹杆7连同其上端的上中空杆4无法在下中空杆3上继续滑动，以达到固定作用。

请参阅图4，上中空杆4的顶端固定连接有弧形把手6，弧形把手6的下端侧壁上包覆有弧形海绵垫14，弧形海绵垫14有利于老年使用者握住弧形把手6且不易打滑。

弧形把手6的上端面安装有下加热装置8，弧形把手6靠近前端的侧壁上通过弧形板10安装有上加热装置9，上加热装置9与下加热装置8位置对应设置，设置下加热装置8和上加热装置9，可根据环境需要对其进行开启，以便对老年使用者的手心以及手背进行适当加热。

具体的，下加热装置包括固定安装在弧形把手6上端面上的下加热垫81，下加热垫81的上端面包覆有第一隔热垫82，第一隔热垫82避免下加热垫81直接与手部接触，在起到保温的作用下还能对手部起到一定的保护作用，上加热装置包括固定连接在弧形板10一端侧壁上的第二隔热垫91和第三隔热垫93，第二隔热垫91与第三隔热垫93之间安装有上加热垫92，第二隔热垫91起到隔热保护作用，第三隔热垫93起到隔热作用，有效避免热量流失。

请参阅图2，底座1的内部固定安装有蓄电池板12，底座1的侧壁上安装有充电插口13，弧形把手6的外侧壁上固定安装有控制开关11，下加热垫81与上加热垫92均与控制开关11电连接，控制开关11与蓄电池板12电连接，以便于对下加热垫81与上加热垫92进行开启与关闭，此外为了实现该拐杖的多功能性，本领域技术人员还可在底座1内安装定位模块以及语音功能模块，定位模块可选择型号为ksw-j18dkeo的定位传感器，定位传感器与外界电脑端网络连接，可实时定位到老年使用者的位置，在弧形把手6上安装麦克风以及扩音器，以实现语音通话功能，图中未标出，在此不做过多赘述。

在使用该护理拐杖时，老年使用者的手握在弧形把手6上，上加热装置9覆盖在手部的手背处，下加热装置8位于手部的手掌处，可根据实际需要，打开控制开关11，下加热垫81和上加热垫92通电发热，并通过第一隔热垫82和第二隔热垫91对老年使用者的手部进行适当加热，以促进老年人手部的血液流动，特别在冬天，还能起到保暖作用，虽然现有技术中的拐杖其把手处往往也会安装加热装置，但多数温暖手握住的拐杖部分比如手心，本实用新型的加热装置还可以温暖手背，以扩大温暖范围；

在此需要说明的是，老年使用者手握住弧形把手6，而固定连接在弧形把手6侧壁上的弧形板10为橡胶软板，具有一定的柔性度，故可对上加热装置9的位置进行一定范围的调节，可满足不同使用者的使用；

当需要对该拐杖进行高度调节时，首先转动螺纹套5，螺纹套5与中空螺纹杆7适当脱离，此时，位于中空螺纹杆7底部的夹紧机构与下中空杆3的外侧壁相脱离，此时只需向上或向下拉动调节上中空杆4的位置即可，再重新转动螺纹套5，螺纹套5与中空螺纹杆7螺纹调节，螺纹套5内底部与夹紧机构相匹配挤压，以实现夹紧机构与下中空杆3外壁的紧密贴覆，以达到固定作用，针对现有技术中的旋转调节拐杖高度的方法，现有技术中的旋转调节需要设置具有一定高度的螺杆以及与螺杆相匹配的中空结构，螺杆上以及中空结构内均要设置螺纹，螺杆螺纹往往还会裸露在外，影响美观，而本实用新型由于只设置一段相互螺纹连接的中空螺纹杆7、螺纹套5，在进行定位时螺纹套5与中空螺纹7完全螺纹套设上，故而不会裸露出螺纹，提高了美观性。

实施例2：

请参阅图5，本实施例与实施例1不同之处在于：将实施例1中的弹性挤压片72替换成固定在弹性挤压片71顶端的连接块73与转动轴74，中空螺纹杆7的底部开设有与转动轴74相匹配的中空槽，所述转动轴74的两端分别转动连接在中空槽的相对内壁上，且转动轴74上套接有扭力弹簧，当螺纹套5螺纹套接在中空螺纹杆7上后，螺纹套5内壁对弹性挤压片71进行挤压，弹性挤压片71在转动轴74的作用下对下中空杆3进行挤压限位，当螺纹套5与弹性挤压片71脱离后，在扭力弹簧的反弹作用下，弹性挤压片71进行复位，从而与下中空杆3脱离，实现拐杖高度的调节，与实施例1相比，通过加设连接片73、转动轴74以及扭力弹簧，进一步对弹性挤压片71的挤压运动起到很好的稳固作用，有效提高了弹性挤压片71与下中空杆3夹紧以及脱离的灵活性。

本实施例的实施方法与实施例1的实施方法不同之处在于：将弹性挤压片72替换成连接块73、转动轴74以及扭力弹簧的配合结构，其他的步骤相同。

以上所述；仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此；任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内；根据本实用新型的技术方案及其改进构思加以等同替换或改变；都应涵盖在本实用新型的保护范围内。
