一种鞋底具有排水性的网面安全鞋的制作方法

本实用新型属于安全鞋技术领域，尤其涉及一种鞋底具有排水性的网面安全鞋。

背景技术：

随着人们生活水平的不断提高，人们对户外运动越来越重视，外出旅行成为大众都愿意参加的户外运动，一般外出旅行的时候人们都会选择安全鞋，安全鞋是安全类鞋和防护类鞋的统称，一般指在不同工作场合穿用的具有保护脚部及腿部免受可预见的伤害的鞋类，在外出旅行的时候，由于天气变化的不断会遇到雨水气节，安全鞋虽然适合踩水，但是，还存在一定的不足鞋底不具备排水效果，如果，鞋底无法进行排水，时间较长会渗透到鞋内部，给人们增加了烦恼，影响外出旅行的情绪，基于上述问题，我们提供了一种鞋底具有排水性的网面安全鞋来进行解决。

技术实现要素：

本实用新型提供，旨在解决上述存在的安全鞋鞋底不具备排水的问题。

本实用新型是这样实现的，一种鞋底具有排水性的网面安全鞋，包括鞋底，所述鞋底上端的表面固定连接有鞋身，所述鞋身外部的表面固定连接有鞋舌，所述鞋舌的外表面固定镶嵌有若干个相对称的鞋带孔，所述鞋身的外部设有鞋带，所述鞋带的两端分别交叉穿过鞋带孔并相互缠绕。

所述鞋底的内部开设有等距离排列的空腔，所述鞋底的底面开设有等距离排列的排水槽，且排水槽与空腔相连通，每个所述空腔的内部均放置有调节板，每个所述调节板的上表面均固定连接有相对称的弹簧，每个所述弹簧远离调节板的一端均与空腔的内顶壁固定连接，每个所述调节板的底面均固定连接有滑动杆，且滑动杆远离调节板的一端位于排水槽的内部，每个所述排水槽的内部均放置有滑动板，每个所述滑动杆底端的表面均与滑动板的上表面固定连接，每个所述滑动板的底面均固定连接有与排水槽大小适配的排水块。

所述鞋身的外表面固定连接有鞋铭牌，且鞋铭牌位于鞋舌和鞋身连接的缝隙处。

所述鞋身右侧上方的表面固定连接有提鞋片，所述提鞋片的外表面开设有提鞋孔。

所述鞋身的内部放置有防潮鞋垫，所述防潮鞋垫的底面与鞋底的上表面相接触。

每个所述空腔的内侧壁均开设有相对称的第一滑槽，每个所述调节板的左右两侧面均固定连接有与第一滑槽相适配的第一滑块，且第一滑块卡接在第一滑槽的内部。

每个所述排水槽的内侧壁均开设有相对称的第二滑槽，每个所述滑动板的左右两侧面均固定连接有与第二滑槽相适配的第二滑块，且第二滑块卡接在第二滑槽的内部。

与现有技术相比，本实用新型的有益效果是：通过防潮鞋垫，起到了防潮的效果，避免了长时间的行走，导致安全鞋内部因为脚汗出现潮湿的现象，通过提鞋片和提鞋孔的配合，能够使人们更好的穿戴安全鞋，提高了对安全鞋穿戴的工作效率，通过弹簧所提供的弹力，能够带动调节板在空腔的内部进行滑动，调节板在滑动的时候，配合滑动杆，能够带动滑动板在排水槽的内部进行滑动，从而，通过滑动板的滑动，配合排水块，能够使鞋底上方的水与鞋底进行分离，从而，起到了排水的作用，避免了目前的安全鞋不具备排水的问题。

附图说明

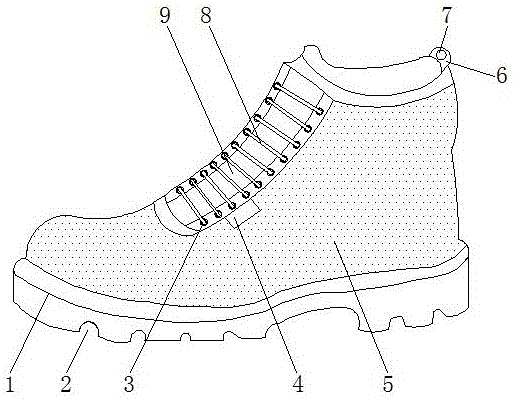

图1为本实用新型鞋身侧面立体图；

图2为本实用新型鞋底局部剖视图；

图3为本实用新型图2中a处结构放大示意图。

图中：1、鞋底；2、排水槽；3、鞋带孔；4、鞋铭牌；5、鞋身；6、提鞋片；7、提鞋孔；8、鞋带；9、鞋舌；10、防潮鞋垫；11、滑动杆；12、第一滑块；13、空腔；14、第一滑槽；15、弹簧；16、调节板；17、滑动板；18、排水块；19、第二滑块；20、第二滑槽。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-3，本实用新型提供一种技术方案：一种鞋底具有排水性的网面安全鞋，包括鞋底1，鞋底1上端的表面固定连接有鞋身5，鞋身5是采用网眼材质材料制造，具备通风散热的效果，增加了人们的舒适性。

鞋身5外部的表面固定连接有鞋舌9，鞋舌9的外表面固定镶嵌有若干个相对称的鞋带孔3，鞋身5的外部设有鞋带8，鞋带8的两端分别交叉穿过鞋带孔3并相互缠绕。

鞋底1的内部开设有等距离排列的空腔13，鞋底1的底面开设有等距离排列的排水槽2，且排水槽2与空腔13相连通，每个空腔13的内部均放置有调节板16，每个调节板16的上表面均固定连接有相对称的弹簧15，每个弹簧15远离调节板16的一端均与空腔13的内顶壁固定连接，每个调节板16的底面均固定连接有滑动杆11，且滑动杆11远离调节板16的一端位于排水槽2的内部，每个排水槽2的内部均放置有滑动板17，每个滑动杆11底端的表面均与滑动板17的上表面固定连接，每个滑动板17的底面均固定连接有与排水槽2大小适配的排水块18。

本实用新型中鞋身5的外表面固定连接有鞋铭牌4，且鞋铭牌4位于鞋舌9和鞋身5连接的缝隙处，通过鞋铭牌4，能够更好的挑选自己喜爱的种类，鞋身5右侧上方的表面固定连接有提鞋片6，提鞋片6的外表面开设有提鞋孔7，通过提鞋片6和提鞋孔7的配合，能够使人们更好的穿戴安全鞋，提高了对安全鞋穿戴的工作效率，鞋身5的内部放置有防潮鞋垫10，防潮鞋垫10的底面与鞋底1的上表面相接触，通过防潮鞋垫10，起到了防潮的效果，避免了长时间的行走，导致安全鞋内部因为脚汗出现潮湿的现象。

每个空腔13的内侧壁均开设有相对称的第一滑槽14，每个调节板16的左右两侧面均固定连接有与第一滑槽14相适配的第一滑块12，且第一滑块12卡接在第一滑槽14的内部，通过第一滑槽14和第一滑块12的配合，增加了调节板16在调节过程中的稳定性，避免了调节板16在调节的过程中出现倾斜的问题，每个排水槽2的内侧壁均开设有相对称的第二滑槽20，每个滑动板17的左右两侧面均固定连接有与第二滑槽20相适配的第二滑块19，且第二滑块19卡接在第二滑槽20的内部，通过第二滑槽20和第二滑块19的配合，增加了滑动板17在滑动过程中的稳定性，避免了出现脱落的现象。

本实用新型的工作原理是：使用时，通过提鞋片6和提鞋孔7的配合，进行穿戴安全鞋，穿戴后，通过鞋带8进行牢固，安全鞋落地的时候，能够带动排水块18收缩进行排水槽2的内部，当安全鞋遇到水，鞋底1在排水的时候，安全鞋在行走的时候，会腾空，腾空的时候，通过弹簧15所提供的弹力，能够带动调节板16在空腔13的内部进行滑动，调节板16在滑动的时候，能够通过滑动杆11带动滑动板17在排水槽2的内部进行滑动，滑动板17在滑动的时候通过排水块18能够使鞋底1上方的水与鞋底1进行分离，起到了排水的作用。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
