防护服配套透视透气防护面罩的制作方法

本发明涉及防护服配套设施技术领域，尤其是一种防护服配套透视透气防护面罩。

背景技术：

随着人们对呼吸传染性病毒的深刻了解，防护服、口罩和护目镜的组合使用成为有效组织病毒传播的有效手段，而在实际的使用过程中，这种方式存在以下缺点：

1、由于鼻子的支撑以及人们脸部不是标准的弧面，因此口罩佩戴时与脸部的贴合度不高易漏风，脸部没法保护，导致防护性能不够；

2，因为过滤面积小导致透气性能不好，严重阻碍人们的正常呼吸，尤其是在气压较低的情况下非常明显；

3，紧系口罩和护目镜导致佩戴人员不舒服；

4，口罩和护目镜戴上后无法辨识人脸，影响识别人脸工作。

技术实现要素：

本发明的目的在于提供一种防护服配套透视透气防护面罩和装置，以解决上述的至少一个技术问题。

本申请的一个技术方案为：一种防护服配套透视透气防护面罩，包括内圈和外圈，所述内圈和所述外圈之间在边缘位置设置有多个支撑体，多个所述支撑体绕所述外圈和内圈一周形成封闭结构，相邻的所述支撑体之间形成开口；所述外圈上固定有第一透明板，所述外圈和所述内圈之间固定有第二透明板，所述第一透明板与所述外圈密封连接；所述密封结构的外侧设置有包覆层，所述包覆层上设置有过滤结构。

优选的，所述内圈上设置有连接结构，用于连接防护服的帽子；优选的，所述连接结构为连接沟槽；和/或所述内圈为硅胶内圈，用于与人体皮肤贴合。

优选的，所述封闭结构上安装有固定结构，用于连接头箍将所述防护服配套透视透气防护面罩固定在头部位置。

优选的，所述包覆层为滤布，所述过滤结构为所述滤布的过滤孔。

优选的，所述第二透明板的高度低于所述第一透明板的高度。

优选的，所述外圈向所述内圈的方向设置有延伸部，所述延伸部位于所述封闭结构的内侧，延伸部的外边缘靠近所述封闭结构；所述第二透明板固定于所述延伸部的下半部分。

优选的，所述第一透明板和所述第二透明板之间的距离为5mm。

优选的，所述支撑体，包括第一支撑体和第二支撑体；靠近所述外圈的顶部和底部的位置均设置第二支撑体，所述第二支撑体的内部为中空的形成中空部，所述第二支撑体上沿第二支撑体的表面设置有多个透气孔，所述包覆层在所述第二支撑体的位置设置有豁口，所述豁口两侧通过过滤布连接；优选的，包覆层为透明的。

优选的，所述支撑体包括第一支撑体和第二支撑体；靠近所述外圈的顶部和底部的位置均设置有第二支撑体，所述第二支撑体的内部为中空的形成中空部，所述第二支撑体上沿第二支撑体的表面设置有多个透气孔，所述包覆层在所述第二支撑体的位置设置有卡口，所述卡口的宽度小于所述支撑体的直径；所述第二支撑体上包裹有过滤布；优选的，包覆层为透明的。

优选的，所述透气孔沿所述第二支撑体的表面均匀设置，或者，所述第二支撑体的两侧靠近所述支撑体的中心位置为实心结构，所述实心结构形成连接部用于与所述豁口或卡口接触，所述第二支撑体表面的透气孔以所述实心结构为基准对称设置。

本发明提供的防护服配套透视透气防护面罩具有以下优点：

1、通过连接沟槽连接防护服的帽子，沟槽的设计形态可以将防护服和头罩紧密连接不透空气，脸部得到很好的保护，防护性能高；

2、通过侧面的开口并配合滤布，使得本防护服配套透视透气防护面罩的过滤面积远大于口罩的有效过滤面积，有效过滤面积一般可达到260平方厘米左右，同时开口高度较高，一般有28厘米,利用空气的压力随高度变化原理和热风上升原理加快空气流动性能，透气性能得到进一步提升，这样使得本防护服配套透视透气防护面罩透气性能好有利于人们的正常呼吸；

3、通过固定结构可将防护服配套透视透气防护面罩通过头箍固定在头上，这样可避免和脸部的接触提高了防护套装的舒适性能；

4、通过第一透明面板和第二透明面板可辨识人脸，不影响识别人脸工作；

5、利用双层镜片达到温度平衡,呼出的气体接触第二透明面板(也可以称为防雾透明板或防雾pc透明板)，第一透明面板不直接接触呼出气体，所以不会在眼睛前部透明面板上产生雾气。

附图说明

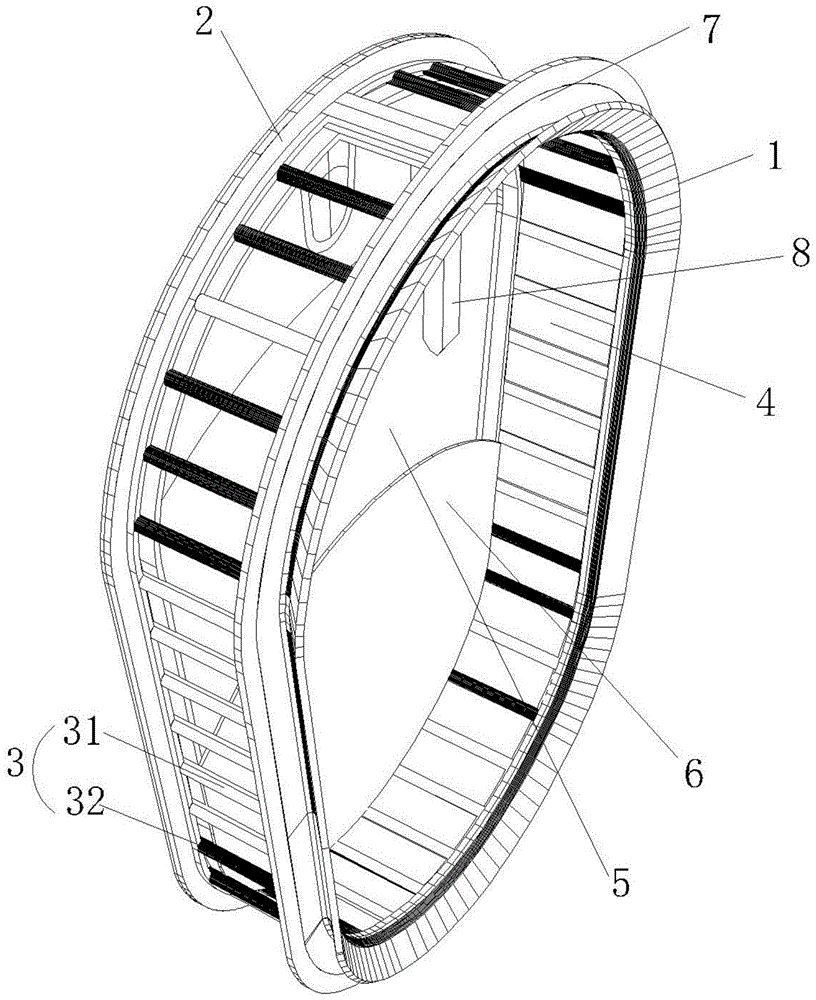

图1是本发明的一种防护服配套透视透气防护面罩的结构示意图；

图2是本发明的一种防护服配套透视透气防护面罩去掉第一透明板和第二透明板的结构示意图；

图3为实施例3中的第二支撑体和包覆层的配合结构图；

图4为实施例4中的第二支撑体和包覆层的配合结构图；

图5为实施例3或实施例4中的第二支撑体的剖面结构示意图；

其中附图标记：内圈1、外圈2、延伸部21、支撑体3、第一支撑体31、第二支撑体32、中空部321、透气孔322、豁口323、卡口324、实心结构325、开口4、第一透明板5、第二透明板6、连接沟槽7、固定结构8、包覆层a、过滤布b。

具体实施方式

下面结合附图和实施例对本发明作进一步说明。

实施例1，本发明提供了一种防护服配套透视透气防护面罩，参见图1和图2，包括内圈1和外圈2，所述内圈和所述外圈之间在边缘位置设置有多个支撑体3，多个所述支撑体绕所述外圈和内圈一周形成封闭结构，相邻的所述支撑体之间形成开口4；所述外圈上固定有第一透明板5，所述外圈和所述内圈之间固定有第二透明板6，所述第一透明板与所述外圈密封连接；所述密封结构的外侧设置有包覆层(图1中未示出)，所述包覆层上设置有过滤结构；所述内圈上设置有连接沟槽7，用于连接防护服的帽子，所述包覆层为滤布，所述过滤结构为所述滤布的过滤孔需要说明的是，上述的连接沟槽也可以下使用现有的其它连接结构，只要能实现密封连接防护服的帽子的功能即可，本实施例中，为了便于固定，所述封闭结构上安装有固定结构8，用于连接头箍将所述防护服配套透视透气防护面罩固定在头部位置，一般可将防护服配套透视透气防护面罩通过头箍固定在头上，这样可避免和脸部的接触提高了防护套装的舒适性能，适合长时间佩戴，固定结构可以使用现有的结构，比如卡子、紧固件或插件等。

上述防护服配套透视透气防护面罩具有以下优点：

1、通过连接沟槽连接防护服的帽子，沟槽的设计形态可以将防护服和头罩紧密连接不透空气，脸部得到很好的保护，防护性能高；

2、通过侧面的开口并配合滤布，使得本防护服配套透视透气防护面罩的过滤面积远大于口罩的有效过滤面积，有效过滤面积一般可达到260平方厘米左右，同时开口高度较高，一般有28厘米,利用空气的压力随高度变化原理和热风上升原理加快空气流动性能，透气性能得到进一步提升，这样使得本防护服配套透视透气防护面罩透气性能好有利于人们的正常呼吸；

3、通过固定结构可将防护服配套透视透气防护面罩通过头箍固定在头上，这样可避免和脸部的接触提高了防护套装的舒适性能；

4、通过第一透明面板和第二透明面板可辨识人脸，不影响识别人脸工作；

5、利用双层镜片达到温度平衡,呼出的气体接触第二透明面板(也可以称为防雾透明板或防雾pc透明板)，第一透明面板不直接接触呼出气体，所以不会在眼睛前部透明面板上产生雾气。

作为一种具体的实施方案，所述第二透明板的高度低于所述第一透明板的高度，制作时可以将第二透明面板的高度高于鼻孔即可，这样能防止眼睛前部透明面板上产生雾气影像视觉。进一步的，所述外圈向所述内圈的方向设置有延伸部21，所述延伸部位于所述封闭结构的内侧，延伸部的外边缘靠近所述封闭结构；所述第二透明板固定于所述延伸部的下半部分，所述第一透明板和所述第二透明板之间的距离设置为5mm时，防止眼睛前部透明面板上产生雾气的效果最好。

实施例2，实施例2为实施例1的一种变形，其区别在于，不设置沟槽，将内圈设置为硅胶内圈，用于与人体皮肤贴合，使得内圈与人体皮肤贴合的更紧密，这样可通过固定件直接将硅胶内圈与人体脸部侧面皮肤贴合使用，当然还可以设置沟槽使内圈连接防护服的帽子的同时与人体皮肤贴合。

实施例3，实施例3为实施例1或实施例2的一种变形，参见图1-图3，其不同之处在于：所述支撑体，包括第一支撑体31和第二支撑体32；靠近所述外圈的顶部和底部的位置均设置第二支撑体，所述第二支撑体的内部为中空的形成中空部321，所述第二支撑体上沿第二支撑体的表面设置有多个透气孔322，透气孔优选为条形孔，所述包覆层a在所述第二支撑体的位置设置有豁口323，所述豁口两侧通过过滤布b连接，包覆层优选为透明的，这种结构，利用空气的压力随高度变化原理和热风上升原理，靠近底部的位置的第二支撑体透气孔结构与滤布配合用于进气，靠进顶部的位置的第二支撑体透气孔结构与滤布配合用于排气，利用第二支撑体表面的曲面结构增加滤布与透气孔的接触面积并且利用多个第二支撑体作为换气结构，从而使得本实施例中的防护服配套透视透气防护面罩的有效过滤面积大于口罩的有效过滤面积，相对于实施例1中的结构，节约了滤布材料，并且，包覆层为透明的情况下可以透过两侧透明部分看到两侧的路况，扩大了人们的视野，有利于人们出行安全。

实施例4，实施例4为实施例3的一种变形，其不同之处在于过滤布与豁口的设置，为了便于区分，本实施例中将豁口根据作用命名为卡口，具体的参见图1、图2和图4，

所述支撑体，包括第一支撑体31和第二支撑体32；靠近所述外圈的顶部和底部的位置均设置第二支撑体，所述第二支撑体的内部为中空的形成中空部321，所述第二支撑体上沿第二支撑体的表面设置有多个透气孔322，透气孔优选为条形孔，所述包覆层a在所述第二支撑体的位置设置有卡口324，所述卡口的宽度小于所述支撑体的直径；所述第二支撑体上包裹有过滤布b；包覆层优选为透明的，这种结构的透气远离与实施例3相同，但是制作时，只需要将滤布包裹住相应的第二支撑体上后，将包覆层的卡口对准第二支撑体后缠绕在封闭结构上两端粘接在一起即可，卡口直接将滤布卡住，固定牢固且不需要将豁口上逐个固定滤布，操作简单，滤布和豁口不容易受力分离而导致漏气。

在实施例3和实施例4中，所述透气孔可以沿所述第二支撑体的表面均匀设置，以达到较好的透气效果；参见图5，还可以将第二支撑体的两侧靠近所述支撑体的中心位置设置为实心结构325，所述实心结构形成连接部用于与所述豁口或卡口接触，支撑包覆层，所述第二支撑体表面的透气孔以所述实心结构为基准对称设置，这样实心结构在水平方向形成对外圈和内圈的有力支撑，并且支撑包覆层，作为第二支撑体的主要支撑作用部分，透气孔分布于第二支撑的上部和下部，可以设置的更紧密或者更大，以增加透气面积，从而增加该防护服配套透视透气防护面罩的有效过滤面积。

需要说明的是，实施例3和实施例4中的第二支撑体的结构也可以应用于实施例1中增加该防护服配套透视透气防护面罩的有效过滤面积。

本发明除用于配套防护服外，也可以加上防护帽单独使用，还可以用于配套登山滑雪的户外运动服装使用，可以起到很好的保温防冻效果。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，第一、第二等词语只是用于名称的区分，不是对技术术语的限制，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
