一种具有记录功能的安全帽的制作方法

本实用新型属于安全帽技术领域，特别涉及一种具有记录功能的安全帽。

背景技术：

执法记录仪，又称警用执法记录仪或现场执法记录仪。集数码摄像、数码照相、对讲送话器功能于一身，能够对执法过程中进行动态、静态的现场情况数字化记录，便于公安干警在各种环境中执法使用；

而对于交警使用时，在一般情况下仅需摄像即可，并且现有一种配备在安全帽处的摄像记录部件，可与使用者的头部运动进行同步摄像记录，以提高实用性；

但是现有技术新型的该安全帽的用电量不足而影响执法摄像作业，并且对于摄像部件的保护操作不够便捷。

技术实现要素：

(一)要解决的技术问题

为了克服现有技术不足，现提出一种具有记录功能的安全帽，以解决该安全帽的用电量不足而影响执法摄像作业，并且对于摄像部件的保护操作不够便捷的问题，通过采用双重供电并持续加电部件以防止电量不足而影响执法摄像作业的有益效果，并且采用螺杆推动的方式进行闭露以便于保护操作的有益效果。

(二)技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种具有记录功能的安全帽，包括帽壳、内框、泡棉层、调节带、卡扣、太阳能蓄电组件、控制组件和保护装置，所述帽壳内侧与内框固定连接，所述帽壳与内框之间设置有泡棉层，所述内框底端前后两部与调节带固定连接，所述调节带之间设置有卡扣，并且调节带通过卡扣固定连接，所述帽壳前后两端对称分布有太阳能蓄电组件，并且太阳能蓄电组件与帽壳固定连接，所述帽壳前端中部与控制组件固定连接，所述控制组件顶端中部与保护装置螺栓连接。

进一步的，所述太阳能蓄电组件包括罩体、通孔、蓄电池和太阳能薄膜电池，所述罩体底端设置有通孔，所述罩体内部与蓄电池螺栓连接，所述罩体顶端与太阳能薄膜电池固定连接，所述罩体对称分布于帽壳前后两端，并且罩体与帽壳固定连接。

进一步的，所述保护装置包括座体、间槽、限位条、螺纹杆、转动块、滑块、摄像头、掩框和框口，所述座体顶端中部设置有间槽，所述间槽内壁前后两部分别与限位条螺栓连接，所述螺纹杆同时贯穿座体左右两端中部，并且螺纹杆左右两端均通过轴承与座体转动连接，所述螺纹杆前端与转动块固定连接，所述螺纹杆同时贯穿滑块左右两端，并且螺纹杆与滑块螺纹连接，所述滑块前后两端分别与限位条滑动连接，所述滑块顶端与摄像头螺栓连接，所述座体顶端外围与掩框固定连接，所述摄像头设置于掩框内部，所述掩框前端中部设置有框口，所述座体底端与控制组件螺栓连接。

进一步的，所述控制组件包括外壳、充电口、闭盖、按钮、显示屏、锂电池、充电控制器、电路组件和蜂鸣器，所述外壳底端设置有充电口，所述充电口内壁外侧通过闭盖固定，所述外壳顶端由上至下依次设置有显示屏、按钮和蜂鸣器，并且显示屏、按钮和蜂鸣器均与外壳固定连接，所述外壳内壁底端由上至下依次设置有电路组件、充电控制器和锂电池，并且电路组件、充电控制器和锂电池均与外壳螺栓连接，所述外壳底端与帽壳固定连接。

进一步的，所述电路组件包括板体、储存模块、蓝牙模块、无线收发模块、微处理器、第一端口、第二端口、第三端口、第四端口、第五端口、第六端口和第七端口，所述板体顶端由下至上依次设置有储存模块、蓝牙模块、无线收发模块和微处理器，并且储存模块、蓝牙模块、无线收发模块和微处理器均与板体锡焊，所述微处理器左端由上至下等距设置有第一端口、第二端口、第三端口、第四端口、第五端口、第六端口和第七端口，所述充电口和太阳能薄膜电池均通过充电控制器分别与蓄电池和锂电池电连接，所述锂电池和蓄电池分别通过按钮与微处理器电连接，所述按钮、显示屏、储存模块、蓝牙模块、无线收发模块、蜂鸣器和摄像头分别通过第一端口、第二端口、第三端口、第四端口、第五端口、第六端口和第七端口与微处理器电连接，所述显示屏、储存模块、蓝牙模块、无线收发模块、蜂鸣器和摄像头均通过微处理器与按钮电连接。

进一步的，所述转动块外表面中部设置有橡胶层，并且橡胶层外表面粗糙。

进一步的，所述间槽内壁底端面由右至左呈逐渐递增的倾斜状。

进一步的，所述间槽内壁底端面与掩框内壁顶端面相互平行。

进一步的，所述微处理器的型号为lqfp-100。

进一步的，所述储存模块的型号为w25q128。

进一步的，所述无线收发模块的型号为as32-ttl-100。

(三)有益效果

本实用新型相对于现有技术，具有以下有益效果：

1)、为解决该安全帽的用电量不足而影响执法摄像作业的问题，通过在帽壳顶端前后两部分别设置太阳能蓄电组件，经过太阳能薄膜电池由充电控制器对蓄电池进行持续充电，而锂电池由外接电源线在充电口处经过充电控制器进行充电，得到两处的备电，达到了采用双重供电并持续加电部件以防止电量不足而影响执法摄像作业的有益效果。

2)、为解决对于摄像部件的保护操作不够便捷的问题，通过在控制组件顶端设置保护装置，经过手部抓附转动块并施加转动力，带动螺纹杆在座体处转动，并带动滑块在间槽当中进行左右移动，而限位条在滑块处进行位置稳定，从而带动摄像头在掩框当中进行左右移动，并于框口处露出与收纳，达到了采用螺杆推动的方式进行闭露以便于保护操作的有益效果。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

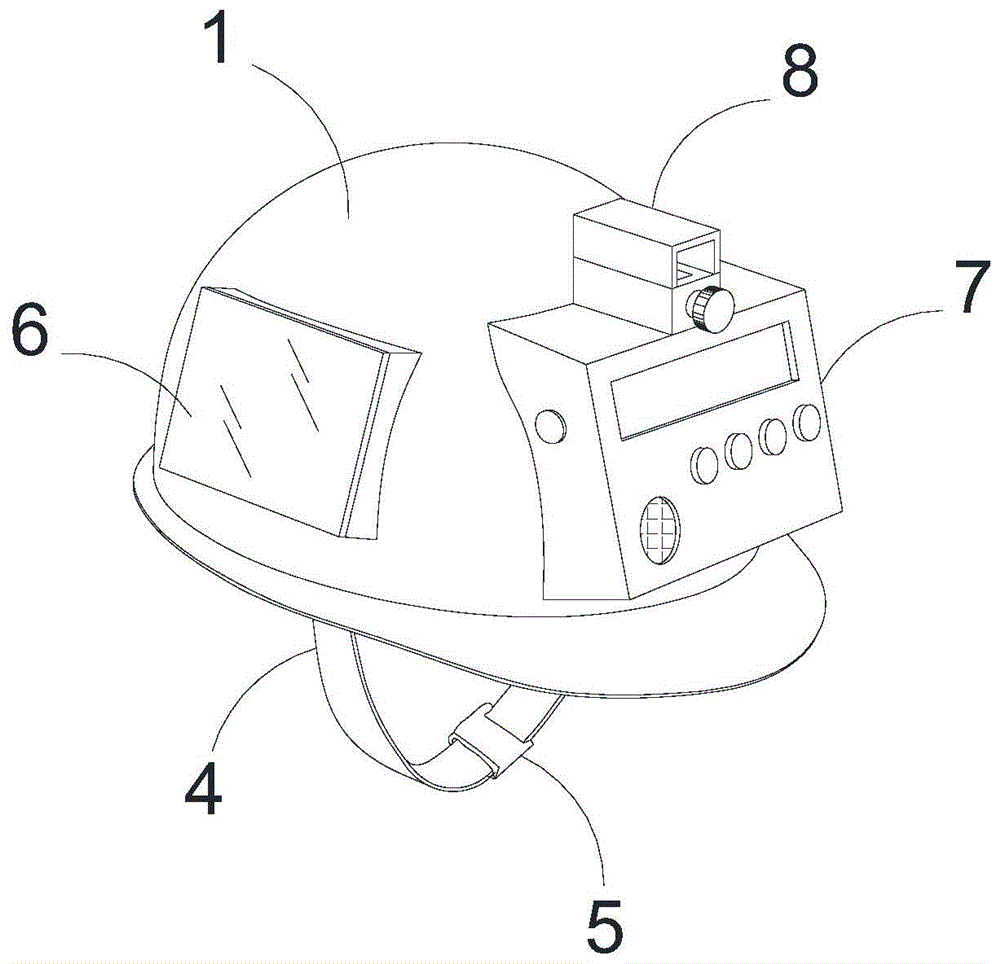

图1为本实用新型的结构示意图；

图2为本实用新型的正视剖面结构示意图；

图3为本实用新型的右视剖面结构示意图；

图4为本实用新型的保护装置内部结构示意图；

图5为本实用新型的控制组件内部结构示意图；

图6为本实用新型的控制组件内部局部结构a示意图；

图中：帽壳-1、内框-2、泡棉层-3、调节带-4、卡扣-5、太阳能蓄电组件-6、控制组件-7、保护装置-8、罩体-61、通孔-62、蓄电池-63、太阳能薄膜电池-64、外壳-71、充电口-72、闭盖-73、按钮-74、显示屏-75、锂电池-76、充电控制器-77、电路组件-78、蜂鸣器-79、板体-781、储存模块-782、蓝牙模块-783、无线收发模块-784、微处理器-785、第一端口-786、第二端口-787、第三端口-788、第四端口-789、第五端口-7810、第六端口-7811、第七端口-7812、座体-81、间槽-82、限位条-83、螺纹杆-84、转动块-85、滑块-86、摄像头-87、掩框-88、框口-89。

具体实施方式

请参阅图1、图2、图3、图4、图5与图6，本实用新型提供一种具有记录功能的安全帽：包括帽壳1、内框2、泡棉层3、调节带4、卡扣5、太阳能蓄电组件6、控制组件7和保护装置8，帽壳1内侧与内框2固定连接，帽壳1与内框2之间设置有泡棉层3，内框2底端前后两部与调节带4固定连接，调节带4之间设置有卡扣5，并且调节带4通过卡扣5固定连接，帽壳1前后两端对称分布有太阳能蓄电组件6，并且太阳能蓄电组件6与帽壳1固定连接，帽壳1前端中部与控制组件7固定连接，控制组件7顶端中部与保护装置8螺栓连接。

其中，所述太阳能蓄电组件6包括罩体61、通孔62、蓄电池63和太阳能薄膜电池64，所述罩体61底端设置有通孔62，所述罩体61内部与蓄电池63螺栓连接，所述罩体61顶端与太阳能薄膜电池64固定连接，所述罩体61对称分布于帽壳1前后两端，并且罩体61与帽壳1固定连接，根据上述采用持续供电方式，防止缺电。

其中，所述保护装置8包括座体81、间槽82、限位条83、螺纹杆84、转动块85、滑块86、摄像头87、掩框88和框口89，所述座体81顶端中部设置有间槽82，所述间槽82内壁前后两部分别与限位条83螺栓连接，所述螺纹杆84同时贯穿座体81左右两端中部，并且螺纹杆84左右两端均通过轴承与座体81转动连接，所述螺纹杆84前端与转动块85固定连接，所述螺纹杆84同时贯穿滑块86左右两端，并且螺纹杆84与滑块86螺纹连接，所述滑块86前后两端分别与限位条83滑动连接，所述滑块86顶端与摄像头87螺栓连接，所述座体81顶端外围与掩框88固定连接，所述摄像头87设置于掩框88内部，所述掩框88前端中部设置有框口89，所述座体81底端与控制组件7螺栓连接，根据上述采用螺杆推动的方式进行闭露以便于保护操作的有益效果。

其中，所述控制组件7包括外壳71、充电口72、闭盖73、按钮74、显示屏75、锂电池76、充电控制器77、电路组件78和蜂鸣器79，所述外壳71底端设置有充电口72，所述充电口72内壁外侧通过闭盖73固定，所述外壳71顶端由上至下依次设置有显示屏75、按钮74和蜂鸣器79，并且显示屏75、按钮74和蜂鸣器79均与外壳71固定连接，所述外壳71内壁底端由上至下依次设置有电路组件78、充电控制器77和锂电池76，并且电路组件78、充电控制器77和锂电池76均与外壳71螺栓连接，所述外壳71底端与帽壳1固定连接，使用效果好。

其中，所述电路组件78包括板体781、储存模块782、蓝牙模块783、无线收发模块784、微处理器785、第一端口786、第二端口787、第三端口788、第四端口789、第五端口7810、第六端口7811和第七端口7812，所述板体781顶端由下至上依次设置有储存模块782、蓝牙模块783、无线收发模块784和微处理器785，并且储存模块782、蓝牙模块783、无线收发模块784和微处理器785均与板体781锡焊，所述微处理器785左端由上至下等距设置有第一端口786、第二端口787、第三端口788、第四端口789、第五端口7810、第六端口7811和第七端口7812，所述充电口72和太阳能薄膜电池64均通过充电控制器77分别与蓄电池63和锂电池76电连接，所述锂电池76和蓄电池63分别通过按钮74与微处理器785电连接，所述按钮74、显示屏75、储存模块782、蓝牙模块783、无线收发模块784、蜂鸣器79和摄像头87分别通过第一端口786、第二端口787、第三端口788、第四端口789、第五端口7810、第六端口7811和第七端口7812与微处理器785电连接，所述显示屏75、储存模块782、蓝牙模块783、无线收发模块784、蜂鸣器79和摄像头87均通过微处理器785与按钮74电连接，根据上述控制通电部件分离，提高使用寿命。

其中，所述转动块85外表面中部设置有橡胶层，并且橡胶层外表面粗糙，根据上述增大了摩擦力，便于操作手部转动。

其中，所述间槽82内壁底端面由右至左呈逐渐递增的倾斜状，根据上述合理设置角度，防止水液倒流。

其中，所述间槽82内壁底端面与掩框88内壁顶端面相互平行，根据上述合理设置角度，提供保护。

其中，所述微处理器785的型号为lqfp-100，速度快，稳定。

其中，所述储存模块782的型号为w25q128，储存量大，使用寿命长。

其中，所述无线收发模块784的型号为as32-ttl-100，接收快，耐热。

本专利所述的无线收发模块784，无线收发模块jf24d整合了高频键控收发电路的功能，以特小体积更低成本实现高速数据传输的功能。

工作原理：首先，将具有记录功能的安全帽取出，并由锂电池76由外接电源线在充电口72处经过充电控制器77进行预先充电；

然后，进行佩戴使用时，由使用者头部置于帽壳1内部的内框2当中，在由调节带4进行调整长度与卡扣5进行固定即可；

接着，通过在控制组件7顶端设置的保护装置8，经过手部抓附转动块85并施加转动力，带动螺纹杆84在座体81处转动，并带动滑块86在间槽82当中进行左右移动，而限位条83在滑块86处进行位置稳定，从而带动摄像头87在掩框88当中进行左右移动，并于框口89处露出与收纳，达到了采用螺杆推动的方式进行闭露以便于保护操作的有益效果，即可将该摄像头87推至框口89处露出使用；

之后，点击按钮74对蓄电池63接电至该安全帽用电部件处通电，而蓝牙模块783可进行连接使用者的智能手机，摄像头87进行拍摄图像，并由微处理器785进行处理传至储存模块782进行储存，而无线收发模块784可将摄像头87拍到的图像进行发送至使用者的智能手机；

最后，根据上述，通过在帽壳1顶端前后两部分别设置的太阳能蓄电组件6，经过太阳能薄膜电池64由充电控制器77对蓄电池63进行持续充电，而上述的锂电池76由外接电源线在充电口72处经过充电控制器77进行充电，得到两处的备电，达到了采用双重供电并持续加电部件以防止电量不足而影响执法摄像作业的有益效果，当蓄电池63的充电效率不足导致供电不够时，即由微处理器785接受信息，并控制蜂鸣器79响起，使用者，通过操作按钮74进行更换锂电池76供电即可，当蓄电池63持续充电足够时，在进行更换即可。

本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
