具有对讲功能的安全帽帽壳的制作方法

本实用新型涉及安全帽技术领域，特别是涉及一种具有对讲功能的安全帽帽壳。

背景技术：

建筑施工过程中施工人员时常需要利用对讲机进行远距离通话，现有的对讲机有两个明显的缺点，一是通话时都需要手持操作，在施工人员忙于手工操作时，常因不能持机而影响通话，或者因通话而影响其他工作；二是佩带的位置影响施工操作，因为建筑人员的手、肩、腰部往往要承担劳动负荷，不适合佩带对讲机。按照国家相关标准规定建筑施工现场的工作人员必须佩戴安全帽，因此，可以将对讲机和安全帽进行结合，提供一种兼具保护和对讲功能的安全帽帽壳。现有的安全帽与对讲机的结合方式一般为固定连接，对讲机会影响安全帽使用后的存放，并且安全帽放置过程中会磕碰话筒和耳机，影响对讲机的使用寿命。

技术实现要素：

本实用新型的目的是提供一种具有对讲功能的安全帽帽壳，具有可调节角度的照明功能，能够对话筒的角度进行调节，安全帽使用完成后还能够对耳机和话筒进行收纳，方便对安全帽的存放。

为实现上述目的，本实用新型提供了一种具有对讲功能的安全帽帽壳，包括壳体，所述壳体的一端设有安装座，所述安装座与照明组件连接，所述照明组件包括连接块，所述连接块的安装端与所述安装座上的安装孔连接，所述连接块的另一端通过转轴与电池盒连接，所述电池盒与灯罩连接，所述灯罩内设有与所述电池盒内的电池相连接的灯泡，所述电池盒的侧壁上设有与所述灯泡连接的开关；

所述壳体的底部设有一圈水平设置的帽檐，所述帽檐的底面设有凹槽，所述凹槽内设有固定轴，所述固定轴通过轴套与耳机连接，所述耳机通过调节软管与话筒连接，所述凹槽内设有与所述调节软管对应设置的限位板，所述限位板的顶部设有与所述调节软管结构相匹配的卡槽，所述帽檐的顶面设有卡盒，所述卡盒的顶面设有太阳能电池板，所述卡盒内设有与所述太阳能电池板连接的无线通讯装置主板，所述无线通讯装置主板通过电线与所述耳机和所述话筒连接。

优选的，所述安装孔内设有内螺纹，所述连接块的安装端设有与所述内螺纹相匹配的外螺纹。

优选的，所述电池盒上设有与所述开关相邻设置的安装盖。

优选的，所述帽檐内设有穿线通道，所述穿线通道的一端与所述卡盒连接，所述穿线通道的另一端与所述凹槽连接，所述穿线通道内设有所述电线。

因此，本实用新型采用上述结构的具有对讲功能的安全帽帽壳，具有可调节角度的照明功能，能够对话筒的角度进行调节，安全帽使用完成后还能够对耳机和话筒进行收纳，方便对安全帽的存放。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

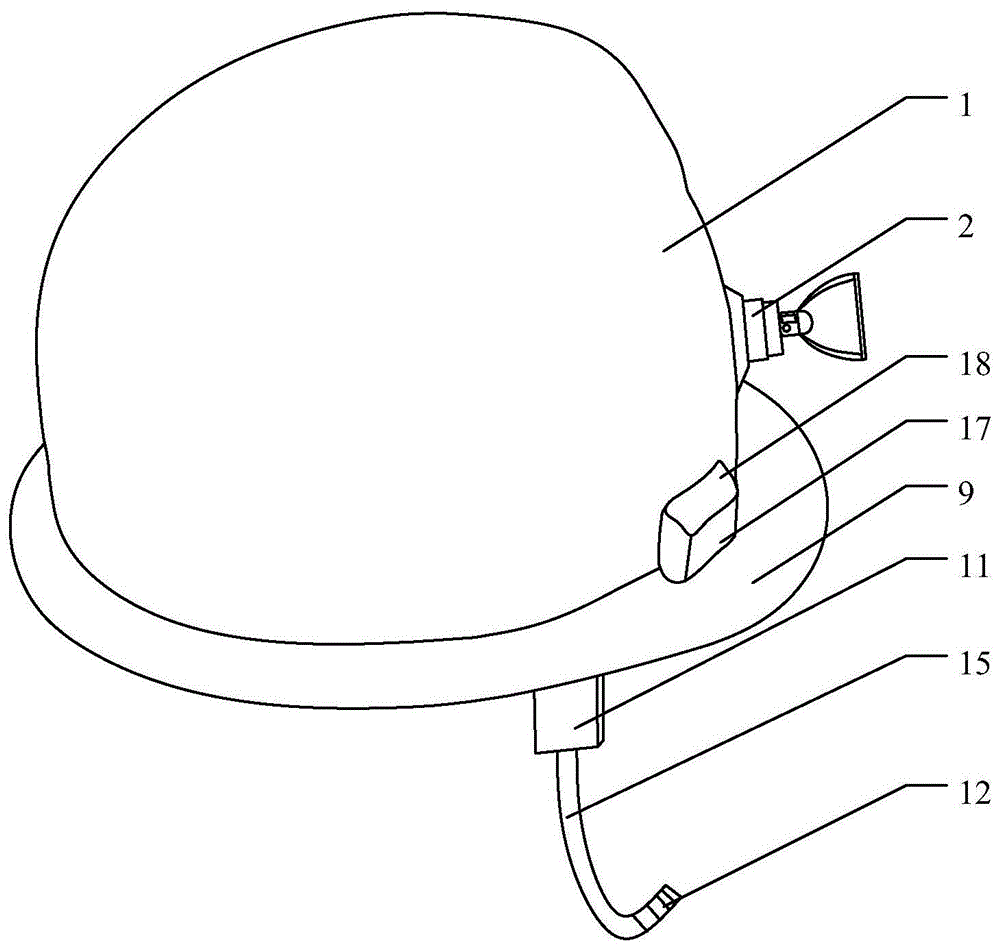

图1是本实用新型具有对讲功能的安全帽帽壳实施例的示意图；

图2是本实用新型具有对讲功能的安全帽帽壳中照明组件的实施例的示意图；

图3是本实用新型具有对讲功能的安全帽帽壳中凹槽的实施例的示意图。

附图标记

1、壳体；2、安装座；3、连接块；4、转轴；5、电池盒；6、灯罩；7、开关；8、安装盖；9、帽檐；10、凹槽；11、耳机；12、话筒；13、固定轴；14、轴套；15、调节软管；16、限位板；17、卡盒；18、太阳能电池板。

具体实施方式

下面结合附图对本实用新型的实施方式做进一步的说明。

图1是本实用新型具有对讲功能的安全帽帽壳实施例的示意图，图2是本实用新型具有对讲功能的安全帽帽壳中照明组件的实施例的示意图，图3是本实用新型具有对讲功能的安全帽帽壳中凹槽的实施例的示意图，如图所示，一种具有对讲功能的安全帽帽壳，包括壳体1，壳体1的一端设有安装座2，安装座2与照明组件连接，照明组件包括连接块3，连接块3的安装端与安装座2上的安装孔连接，安装孔内设有内螺纹，连接块3的安装端设有与内螺纹相匹配的外螺纹，方便对安装块的拆卸和更换，进而方便对照明组件的拆换。连接块3的另一端通过转轴4与电池盒5连接，转轴4能够方便使用者调节照明组件的照明角度。电池盒5与灯罩6连接，灯罩6内设有与电池盒5内的电池相连接的灯泡，电池盒5的侧壁上设有与灯泡连接的开关7，电池盒5上设有与开关7相邻设置的安装盖8，安装盖8便于对电池的更换。

壳体1的底部设有一圈水平设置的帽檐9，帽檐9的底面设有凹槽10，凹槽10用于对耳机11和话筒12进行连接固定和收纳。凹槽10内设有固定轴13，固定轴13通过轴套14与耳机11连接，轴套14能够实现耳机11的旋转，方便将耳机11旋出凹槽10进行使用，还能够将耳机11旋进凹槽10内进行收纳。耳机11通过调节软管15与话筒12连接，调节软管15能够方便调整话筒12的位置以适应不同使用者的口唇位置。凹槽10内设有与调节软管15对应设置的限位板16，限位板16的顶部设有与调节软管15结构相匹配的卡槽，卡槽用于固定调节软管15，进而将话筒12固定在凹槽10内进行收纳。帽檐9的顶面设有卡盒17，卡盒17的顶面设有太阳能电池板18，卡盒17内设有与太阳能电池板18连接的无线通讯装置主板，无线通讯装置主板通过电线与耳机11和话筒12连接，实现对话功能。帽檐9内设有穿线通道，穿线通道的一端与卡盒17连接，穿线通道的另一端与凹槽10连接，穿线通道内设有电线，穿线通道对电线起到保护作用。

使用时将耳机11和话筒12从凹槽10内旋出，利用调节软杆将话筒12置于适合位置，以便进行施工过程中的通讯，安全帽使用完成后，将耳机11和话筒12推进凹槽10内，并将调节软管15卡进卡槽内，实现耳机11和话筒12的收纳，方便对安全帽的存放。需要照明时，打开电池盒5上的开关7，通过旋转连接块3调节照明角度。

因此，本实用新型采用上述结构的具有对讲功能的安全帽帽壳，具有可调节角度的照明功能，能够对话筒的角度进行调节，安全帽使用完成后还能够对耳机和话筒进行收纳，方便对安全帽的存放。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非对其进行限制，尽管参照较佳实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对本实用新型的技术方案进行修改或者等同替换，而这些修改或者等同替换亦不能使修改后的技术方案脱离本实用新型技术方案的精神和范围。

技术特征：

1.一种具有对讲功能的安全帽帽壳，其特征在于：包括壳体，所述壳体的一端设有安装座，所述安装座与照明组件连接，所述照明组件包括连接块，所述连接块的安装端与所述安装座上的安装孔连接，所述连接块的另一端通过转轴与电池盒连接，所述电池盒与灯罩连接，所述灯罩内设有与所述电池盒内的电池相连接的灯泡，所述电池盒的侧壁上设有与所述灯泡连接的开关；

所述壳体的底部设有一圈水平设置的帽檐，所述帽檐的底面设有凹槽，所述凹槽内设有固定轴，所述固定轴通过轴套与耳机连接，所述耳机通过调节软管与话筒连接，所述凹槽内设有与所述调节软管对应设置的限位板，所述限位板的顶部设有与所述调节软管结构相匹配的卡槽，所述帽檐的顶面设有卡盒，所述卡盒的顶面设有太阳能电池板，所述卡盒内设有与所述太阳能电池板连接的无线通讯装置主板，所述无线通讯装置主板通过电线与所述耳机和所述话筒连接。

2.根据权利要求1所述的具有对讲功能的安全帽帽壳，其特征在于：所述安装孔内设有内螺纹，所述连接块的安装端设有与所述内螺纹相匹配的外螺纹。

3.根据权利要求2所述的具有对讲功能的安全帽帽壳，其特征在于：所述电池盒上设有与所述开关相邻设置的安装盖。

4.根据权利要求3所述的具有对讲功能的安全帽帽壳，其特征在于：所述帽檐内设有穿线通道，所述穿线通道的一端与所述卡盒连接，所述穿线通道的另一端与所述凹槽连接，所述穿线通道内设有所述电线。

技术总结
本实用新型公开了一种具有对讲功能的安全帽帽壳，包括壳体，壳体的一端设有安装座，安装座与照明组件连接，壳体的底部设有帽檐，帽檐的底面设有凹槽，凹槽内设有固定轴，固定轴通过轴套与耳机连接，耳机通过调节软管与话筒连接，凹槽内设有与调节软管对应设置的限位板，限位板的顶部设有与调节软管结构相匹配的卡槽，帽檐的顶面设有卡盒，卡盒的顶面设有太阳能电池板，卡盒内设有与太阳能电池板连接的无线通讯装置主板，无线通讯装置主板通过电线与耳机和话筒连接。本实用新型采用上述结构的具有对讲功能的安全帽帽壳，具有可调节角度的照明功能，能够对话筒的角度进行调节，安全帽使用完成后还能够对耳机和话筒进行收纳，方便对安全帽的存放。

技术研发人员：李禄;李超;王进;王雅琪;王月华
受保护的技术使用者：新聚(徐州)安全科技有限公司
技术研发日：2020.05.03
