主动呼吸换气透气鞋垫垫芯的制作方法

1.本实用新型涉及鞋垫技术领域，具体为主动呼吸换气透气鞋垫垫芯。


背景技术：

2.现有鞋子气温升高时，穿着时间长脚底容易积聚汗液，不容易发散，造成脚部环境不良，特别时夏季，鞋垫吸收汗液不及时蒸发出去，容易鞋内打滑，滋生细菌，脚臭等情况。
3.目前鞋垫垫芯大多只有后跟乳胶缓冲，导致鞋垫弹性不够，全掌缓冲的没有充分利用鞋内挤压空间，导致鞋内散热性不够好。
4.针对以上问题，对现有装置进行了改进，提出了主动呼吸换气透气鞋垫垫芯。


技术实现要素：

5.本实用新型的目的在于提供主动呼吸换气透气鞋垫垫芯，采用本装置进行工作，从而解决了上述背景中鞋垫垫芯大多只有后跟乳胶缓冲，导致鞋垫弹性不够，全掌缓冲的没有充分利用鞋内挤压空间，导致鞋内散热性不够好的问题。
6.为实现上述目的，本实用新型提供如下技术方案：主动呼吸换气透气鞋垫垫芯，包括蜂窝呼吸层和设置在蜂窝呼吸层上端的上封面，所述蜂窝呼吸层的上端设置有提升鞋垫垫芯的弹性效果的后跟缓冲乳胶。
7.进一步地，所述蜂窝呼吸层包括前掌结构和与后跟缓冲乳胶下表面连接的后掌结构，前掌结构和后掌结构的外表面均设置有蜂窝状网格，前掌结构和后掌结构的侧面均设置有侧向孔。
8.进一步地，所述前掌结构和后掌结构的上端均设置有粘贴胶，前掌结构通过粘贴胶与上封面的下表面连接，后掌结构通过粘贴胶与后跟缓冲乳胶的下表面连接。
9.进一步地，所述上封面包括鞋尖部件和与后跟缓冲乳胶上表面连接的后跟部件。
10.进一步地，所述后跟缓冲乳胶的上表面开设有用于透气的通孔，后跟缓冲乳胶的一端设置有与蜂窝状网格连接的斜坡边。
11.进一步地，所述后跟缓冲乳胶的上表面设置有黏胶处，后跟缓冲乳胶通过黏胶处与后跟部件连接，方便与上封面隔开，提升空气的交换效率。
12.与现有技术相比，本实用新型的有益效果如下：
13.1、本实用新型提出的主动呼吸换气透气鞋垫垫芯，上封面包括鞋尖部件和与后跟缓冲乳胶上表面连接的后跟部件，后跟缓冲乳胶的上表面开设有用于透气的通孔，后跟缓冲乳胶的一端设置有与蜂窝状网格连接的斜坡边，后跟缓冲乳胶的上表面设置有黏胶处，后跟缓冲乳胶通过黏胶处与后跟部件连接，方便与上封面隔开，提升空气的交换效率，脚底流出的汗液通过上封面进行吸收，将热量传递给后跟缓冲乳胶，后跟缓冲乳胶在行走的过程中被脚跟挤压，热气通过通孔传送出去，在通孔回弹的时候，外界气体被吸收，达到换气的效果，保持鞋内干燥，而且在后跟缓冲乳胶的不断挤压回弹中，提升了鞋垫的缓冲性能，增强了鞋垫的舒适性。
14.2、本实用新型提出的主动呼吸换气透气鞋垫垫芯，蜂窝呼吸层包括前掌结构和与后跟缓冲乳胶下表面连接的后掌结构，前掌结构和后掌结构的外表面均设置有蜂窝状网格，前掌结构和后掌结构的侧面均设置有侧向孔，前掌结构和后掌结构的上端均设置有粘贴胶，前掌结构通过粘贴胶与上封面的下表面连接，后掌结构通过粘贴胶与后跟缓冲乳胶的下表面连接，蜂窝呼吸层的使用，增大了在行走过程中鞋内的挤压空间，更大程度上提升了鞋垫的弹性效果，且蜂窝呼吸层表面的蜂窝状网格配合后跟缓冲乳胶表面通孔的使用，可以大量吸收鞋内的汗液，充分利用鞋底空间，通过多孔将湿润的空气排出，实现空气交换，进一步提升脚部舒适度，改善鞋底的内部环境。
附图说明

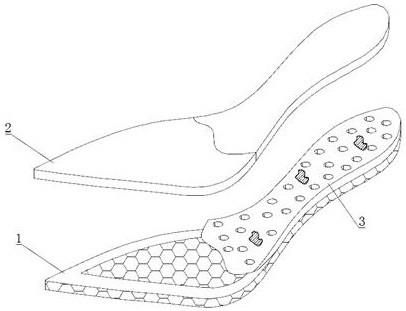

15.图1为本实用新型的整体结构示意图；
16.图2为本实用新型的蜂窝呼吸层结构示意图；
17.图3为本实用新型的上封面结构示意图；
18.图4为本实用新型的后跟缓冲乳胶示意图。
19.图中：1、蜂窝呼吸层；11、前掌结构；12、后掌结构；13、蜂窝状网格；14、侧向孔；15、粘贴胶；2、上封面；21、鞋尖部件；22、后跟部件；3、后跟缓冲乳胶；31、通孔；32、斜坡边；33、黏胶处。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1，主动呼吸换气透气鞋垫垫芯，包括蜂窝呼吸层1和设置在蜂窝呼吸层1上端的上封面2，蜂窝呼吸层1的上端设置有提升鞋垫垫芯的弹性效果的后跟缓冲乳胶3。
22.请参阅图2，蜂窝呼吸层1包括前掌结构11和与后跟缓冲乳胶3下表面连接的后掌结构12，前掌结构11和后掌结构12的外表面均设置有蜂窝状网格13，前掌结构11和后掌结构12的侧面均设置有侧向孔14，前掌结构11和后掌结构12的上端均设置有粘贴胶15，前掌结构11通过粘贴胶15与上封面2的下表面连接，后掌结构12通过粘贴胶15与后跟缓冲乳胶3的下表面连接，微胶贴合，避免透气孔堵塞，提升透气散发效率，2～3mm厚度的全掌蜂窝支撑透气层，此层作用主要有两个，一是在行走受力是，提供一定的缓冲弹力，进一步提升行走脚部舒适度，另一个作用更为重要，行走过程中，此层全掌受力压缩回弹，体积变化量较大，可以大量吸收鞋垫和鞋身内部汗液蒸发的水分，蜂窝状网格13压缩时把湿润的内部空气排除，回弹时通过透气孔吸入外部新鲜干燥空气，进行下一个呼吸透气过程。
23.请参阅图3和4，上封面2包括鞋尖部件21和与后跟缓冲乳胶3上表面连接的后跟部件22，后跟缓冲乳胶3的上表面开设有用于透气的通孔31，后跟缓冲乳胶3的一端设置有与蜂窝状网格13连接的斜坡边32，后跟缓冲乳胶3的上表面设置有黏胶处33，后跟缓冲乳胶3通过黏胶处33与后跟部件22连接，方便与上封面2隔开，提升空气的交换效率，2～3mm厚度天然乳胶层打孔，此层主要有两个作用，一是可提供穿着时足部的缓冲回弹，行走中减少脚
底受到的震动，提升舒适度，二是遍布2mm通孔31，在行走中后跟缓冲乳胶3的压缩回弹，孔内体积变化，可实现将鞋垫散发的多余水分输送到下层空间。
24.工作原理：脚底流出的汗液通过上封面2进行吸收，将热量传递给后跟缓冲乳胶3，后跟缓冲乳胶3在行走的过程中被脚跟挤压，热气通过通孔31传送出去，在通孔31回弹的时候，外界气体被吸收，达到换气的效果，保持鞋内干燥，而且在后跟缓冲乳胶3的不断挤压回弹中，提升了鞋垫的缓冲性能，增强了鞋垫的舒适性，蜂窝呼吸层1的使用，增大了在行走过程中鞋内的挤压空间，更大程度上提升了鞋垫的弹性效果，且蜂窝呼吸层1表面的蜂窝状网格13配合后跟缓冲乳胶3表面通孔31的使用，可以大量吸收鞋内的汗液，充分利用鞋底空间，通过多孔将湿润的空气排出，实现空气交换，进一步提升脚部舒适度，改善鞋底的内部环境。
25.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
26.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
