一种肩关节镜手术护理用防水套的制作方法

1.本实用新型涉及医疗器械技术领域，具体是一种肩关节镜手术护理用防水套。


背景技术：

2.医疗器械是指直接或者间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似或者相关的物品。
3.在肩关节镜手术的过程中，需用到大量关节冲洗液，手术医生的布质手术服经常被冲洗液浸湿，从而会影响手术的无菌效果，尤其是医生的前臂，是术中手术服最容易受到浸湿的部位之一，因而在穿上手术服后还需在肩关炎处套设一个防水用的防水套。
4.现有技术中，传统的防水套材质虽然是带有弹性的，但有些医生由于身材过于肥胖或者有些医生过于纤瘦，他们的前臂要么太粗要么太细，前臂太粗的话，防水套长时间戴着会勒着前臂，导致血液循环不流畅，不利于医生的健康安全，而前臂太细的话，防水套容易一直向下滑落，会对手术造成影响；因此，针对上述问题提出一种肩关节镜手术护理用防水套。


技术实现要素：

5.为了弥补现有技术的不足，解决传统的防水套材质虽然是带有弹性的，但有些医生由于身材过于肥胖或者有些医生过于纤瘦，他们的前臂要么太粗要么太细，前臂太粗的话，防水套长时间戴着会勒着前臂，导致血液循环不流畅，不利于医生的健康安全，而前臂太细的话，防水套容易一直向下滑落，会对手术造成影响的问题，本实用新型提出一种肩关节镜手术护理用防水套。
6.本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种肩关节镜手术护理用防水套，包括外布；所述外布顶端的一侧缝纫连接有内布；所述外布顶端另一侧的前后两端之间共同缝纫连接有第一匚形布，且内布的另一端通过外布顶端与第一匚形布底端之间的空隙；所述外布靠近第一匚形布的一端缝纫连接有弹性布；所述内布靠近弹性布的一侧开设有凹槽；所述凹槽内滑动连接有滑动布；所述滑动布的内部开设有空腔；所述凹槽的内侧缝纫连接有拉绳；所述拉绳的另一端贯穿滑动布并延伸至空腔内；所述拉绳的另一端设置有头结；所述内布顶端靠近第一匚形布的一侧缝纫连接有第一粘连布；所述内布顶端靠近弹性布的一侧缝纫连接有第二粘连布；所述滑动布顶端缝纫连接有第三粘连布；所述弹性布的顶端缝纫连接有第四粘连布；所述外布底端远离弹性布的一侧缝纫连接有第五粘连布；进而该防水套能够适应不同人群的前臂，通过外布和内布的双层设置，该防水套的防水性增强，且该防护套的实用性较强，有利于推广使用。
7.优选的，所述外布顶端到底端依次由透气网格层、拒水无纺布层和化纤物织层构成；所述内布顶端到底端依次由化纤物织层、拒水无纺布层、亲水无纺布层和透气网格层构成；从而该防水套的设计较为人性化，且通过双层拒水无纺布的设计，使得防水套的防水效果较好。
8.优选的，所述空腔内远离弹性布的一侧固接有弹簧，且弹簧的另一端与头结固接；便于滑动布自动复原。
9.优选的，所述内布顶端缝纫连接有第二匚形布；所述外布的底端固接有第三匚形布，且第二匚形布和第三匚形布均具有弹性；避免对医生造成影响。
10.优选的，所述外布的底端和内布的顶端均涂有一层防水涂层；起到防水的作用。
11.优选的，所述第一粘连布和第五粘连布的表面均由细小柔软的纤维组成；所述第二粘连布、第三粘连布和第四粘连布的表面均由较硬带钩的刺毛组成；能够起到粘连的作用。
12.本实用新型的有益之处在于：
13.1.本实用新型通过将前臂伸入内布内，而后向外拉动内布没有被缝纫的一端，直至使得内布与前臂紧密贴合并且使医生舒适的紧度，而后向上弯折内布没有被缝纫的一端，使得第一粘连布和第二粘连布相粘连，当医生的前臂过粗，第一粘连布和第二粘连布不能够粘连在一起时，向外拉动滑动布，使得滑动布顶端的第三粘连布与四号相粘连，而后进一步的弯折外布的两端，使其对内布进行包裹，而后使得第四粘连布和第五粘连布粘连在一起，进而该防水套能够适应不同人群的前臂，通过外布和内布的双层设置，该防水套的防水性增强，且该防护套的实用性较强，有利于推广使用；
14.2.本实用新型通过外布和内布上的透气网格层能够很好的进行透气，有利于内外空气的流动交换，内布的亲水无纺布层能够吸收前臂手术时的汗液，外布和内布上的拒水无纺布层能够进行双层的防止外界水的侵透，从而该防水套的设计较为人性化，且通过双层拒水无纺布的设计，使得防水套的防水效果较好。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

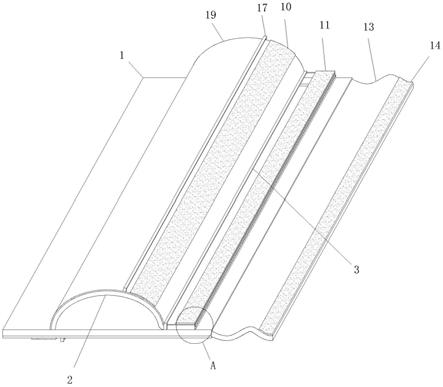

16.图1为实施例一的立体结构示意图；
17.图2为图1中的a处局部放大示意图；
18.图3为实施例一的剖面结构示意图；
19.图4为图3中的b处局部放大示意图；
20.图5为实施例二的立体的结构示意图。
21.图中：1、外布；2、内布；3、第一匚形布；4、凹槽；5、滑动布；6、空腔；7、拉绳；9、头结；10、第一粘连布；11、第二粘连布；12、第三粘连布；13、弹性布；14、第四粘连布；15、第五粘连布；16、弹簧；17、第二匚形布；18、第三匚形布；19、防水涂层；20、吸水海绵。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所
获得的所有其它实施例，都属于本实用新型保护的范围。
23.实施例一
24.请参阅图1-4所示，一种肩关节镜手术护理用防水套，包括外布1；所述外布1顶端的一侧缝纫连接有内布2；所述外布1顶端另一侧的前后两端之间共同缝纫连接有第一匚形布3，且内布2的另一端通过外布1顶端与第一匚形布3底端之间的空隙；所述外布1靠近第一匚形布3的一端缝纫连接有弹性布13；所述内布2靠近弹性布13的一侧开设有凹槽4；所述凹槽4内滑动连接有滑动布5；所述滑动布5的内部开设有空腔6；所述凹槽4的内侧缝纫连接有拉绳7；所述拉绳7的另一端贯穿滑动布5并延伸至空腔6内；所述拉绳7的另一端设置有头结9；所述内布2顶端靠近第一匚形布3的一侧缝纫连接有第一粘连布10；所述内布2顶端靠近弹性布13的一侧缝纫连接有第二粘连布11；所述滑动布5顶端缝纫连接有第三粘连布12；所述弹性布13的顶端缝纫连接有第四粘连布14；所述外布1底端远离弹性布13的一侧缝纫连接有第五粘连布15；所述空腔6内远离弹性布13的一侧固接有弹簧16，且弹簧16的另一端与头结9固接；所述内布2顶端缝纫连接有第二匚形布17；所述外布1的底端固接有第三匚形布18，且第二匚形布17和第三匚形布18均具有弹性；所述外布1的底端和内布2的顶端均涂有一层防水涂层19；所述第一粘连布10和第五粘连布15的表面均由细小柔软的纤维组成；所述第二粘连布11、第三粘连布12和第四粘连布14的表面均由较硬带钩的刺毛组成；在工作时，将前臂伸入内布2内，而后向外拉动内布2没有被缝纫的一端，直至使得内布2与前臂紧密贴合并且使医生舒适的紧度，而后向上弯折内布2没有被缝纫的一端，使得第一粘连布10和第二粘连布11相粘连，当医生的前臂过粗，第一粘连布10和第二粘连布11不能够粘连在一起时，向外拉动滑动布5，使得滑动布5顶端的第三粘连布12与四号相粘连，而后进一步的弯折外布1的两端，使其对内布2进行包裹，而后使得第四粘连布14和第五粘连布15粘连在一起，进而该防水套能够适应不同人群的前臂，通过外布1和内布2的双层设置，该防水套的防水性增强，且该防护套的实用性较强，有利于推广使用。
25.所述外布1顶端到底端依次由透气网格层、拒水无纺布层和化纤物织层构成；所述内布2顶端到底端依次由化纤物织层、拒水无纺布层、亲水无纺布层和透气网格层构成；在工作时，外布1和内布2上的透气网格层能够很好的进行透气，有利于内外空气的流动交换，内布2的亲水无纺布层能够吸收前臂手术时的汗液，外布1和内布2上的拒水无纺布层能够进行双层的防止外界水的侵透，从而该防水套的设计较为人性化，且通过双层拒水无纺布的设计，使得防水套的防水效果较好。
26.实施例二
27.请参阅图5所示，对比实施例一，作为本实用新型的另一种实施方式，所述外布1顶端靠近弹性布13的一侧固接有吸水海绵20；在工作时，部分关节冲洗液会溅射到外布1两端粘连的部分，此时在吸水海绵20的作用下，能够对其进行吸收，避免关节冲洗液会进入内布2的表面。
28.工作原理，将前臂伸入内布2内，而后向外拉动内布2没有被缝纫的一端，直至使得内布2与前臂紧密贴合并且使医生舒适的紧度，而后向上弯折内布2没有被缝纫的一端，使得第一粘连布10和第二粘连布11相粘连，当医生的前臂过粗，第一粘连布10和第二粘连布11不能够粘连在一起时，向外拉动滑动布5，使得滑动布5顶端的第三粘连布12与四号相粘连，而后进一步的弯折外布1的两端，使其对内布2进行包裹，而后使得第四粘连布14和第五
粘连布15粘连在一起，且外布1和内布2上的透气网格层能够很好的进行透气，有利于内外空气的流动交换，内布2的亲水无纺布层能够吸收前臂手术时的汗液，外布1和内布2上的拒水无纺布层能够进行双层的防止外界水的侵透，进而该防水套能够适应不同人群的前臂，通过外布1和内布2的双层设置，该防水套的防水性增强，且该防护套的实用性较强，有利于推广使用。
29.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
30.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
