一种新型防静电绝缘手套的制作方法

1.本技术涉及绝缘手套技术领域，具体而言，涉及一种新型防静电绝缘手套。


背景技术：

2.绝缘手套又叫高压绝缘手套，是用天然橡胶制成，用绝缘橡胶或乳胶经压片、模压、硫化或浸模成型的五指手套，主要用于电工作业。绝缘手套是电力运行维护和检修试验中常用的安全工器具和重要的绝缘防护装备，随着电力工业的发展和带电作业技术的推广，对绝缘手套的安全性能提出了更加严格的要求。
3.由于现有的绝缘手套普遍存在有不能够进行拆卸组装，使得绝缘手套不能够分别适用于夏季和冬季的不同情况，现有的绝缘手套普遍存在的情况是，单一的对静电和电压进行绝缘，无法实现导流和消耗，使得任然存在有危险，且不便于进行拆卸和组装，为此，我们提出了一种新型防静电绝缘手套。


技术实现要素：

4.为了弥补以上不足，本技术提供了一种新型防静电绝缘手套，旨在改善现有的绝缘手套普遍存在有不能够进行拆卸组装，使得绝缘手套不能够分别适用于夏季和冬季的不同情况，现有的绝缘手套普遍存在的情况是，单一的对静电和电压进行绝缘，无法实现导流和消耗，使得任然存在有危险，且不便于进行拆卸和组装。
5.本技术实施例提供了一种新型防静电绝缘手套，包括外手套本体和内手套本体，所述外手套本体包括手掌部，所述手掌部的端部设有手指部，所述手指部的端部内侧镶嵌安装有电极片，所述电极片上连接有铜丝线缆，所述铜丝线缆的端部电性连接有发光二极管；
6.所述内手套本体连接在所述外手套本体的内部，所述外手套本体的底端上设有若干弹性套绳，所述内手套本体的底端上缝合连接有若干纽扣，若干所述纽扣和所述弹性套绳卡合连接。
7.在上述实现过程中，在使用的时候，通过电极片实现接触连接，使得静电或者电压能够实现传导，并且通过铜丝线缆进行传导，使得发光二极管能够实现闪烁，进而有效的实现对静电或者电压进行提醒，并且实现对静电进行消耗，且外手套本体和内手套本体之间通过纽扣和弹性套绳进行卡合连接，便于进行组合使用，适用于夏季和冬季不同情况下，有效的进行组合和安装。
8.在一种具体的实施方案中，所述手指部的端部设有绝缘橡胶层，所述电极片镶嵌安装在所述绝缘橡胶层的内部，所述电极片的端面与所述绝缘橡胶层的端面齐平。
9.在上述实现过程中，绝缘橡胶层的设定能够实现隔绝静电和电压，并且能够实现对电极片和铜丝线缆传输的静电和电压进行稳定的传输，且电极片的端面与绝缘橡胶层的端面齐平便有接触导电。
10.在一种具体的实施方案中，所述外手套本体包括尼龙纤维层，所述尼龙纤维层的
内侧设有硅胶层，所述硅胶层的内侧设有无纺棉布层。
11.在上述实现过程中，尼龙纤维层可以保持外手套本体的柔软性，便于进行穿戴，且硅胶层能够进行绝缘，无纺棉布层可以使得在穿戴的时候贴合肌肤，柔韧性好。
12.在一种具体的实施方案中，所述铜丝线缆和所述发光二极管均镶嵌安装在所述硅胶层的内部，所述发光二极管的端部贯穿所述尼龙纤维层，所述铜丝线缆和所述发光二极管处于所述外手套本体的背部。
13.在上述实现过程中，铜丝线缆和发光二极管镶嵌安装在硅胶层内便于进行导电，并且能够有效的实现安装固定，处于外手套本体的背部，便于进行观察。
14.在一种具体的实施方案中，所述发光二极管上通过铜丝线缆电性连接有回路存储电容，所述回路存储电容镶嵌安装在所述硅胶层的内部。
15.在上述实现过程中，回路存储电容可以实现存储电子，便于形成回路，能够有效的实现对静电进行消耗。
16.在一种具体的实施方案中，所述内手套本体包括有聚酯纤维层，所述聚酯纤维层的内侧设有羊毛层，所述羊毛层的内侧设有蚕丝纤维层。
17.在上述实现过程中，聚酯纤维层的设定可以增加内手套本体的韧性和强度，羊毛层便于进行保暖，蚕丝纤维层便于贴合肌肤，穿戴舒适。
18.在一种具体的实施方案中，所述内手套本体的底端长于所述外手套本体的底端。
19.在上述实现过程中，内手套本体长于外手套本体，可以使得内手套本体便于和外手套本体进行连接组合。
附图说明
20.为了更清楚地说明本技术实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本技术的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

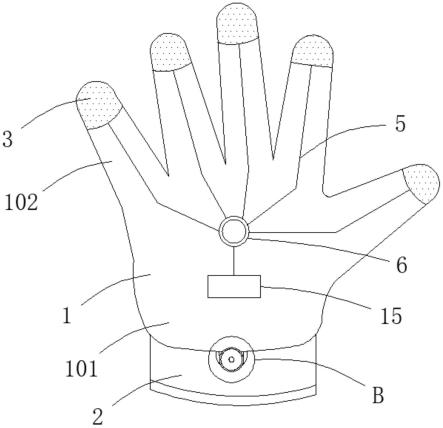

21.图1是本技术实施方式提供的背部结构示意图；
22.图2为本技术实施方式提供的内侧结构示意图；
23.图3为本技术实施方式提供的图2中a剖面结构示意图；
24.图4为本技术实施方式提供的图1中b处放大结构示意图。
25.图中：1、外手套本体；101、手掌部；102、手指部；2、内手套本体；3、绝缘橡胶层；4、电极片；5、铜丝线缆；6、发光二极管；7、弹性套绳；8、纽扣；9、尼龙纤维层；10、硅胶层；11、无纺棉布层；12、聚酯纤维层；13、羊毛层；14、蚕丝纤维层；15、回路存储电容。
具体实施方式
26.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行描述。
27.为使本技术实施方式的目的、技术方案和优点更加清楚，下面将结合本技术实施方式中的附图，对本技术实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本技术一部分实施方式，而不是全部的实施方式。基于本技术中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本技术
保护的范围。
28.因此，以下对在附图中提供的本技术的实施方式的详细描述并非旨在限制要求保护的本技术的范围，而是仅仅表示本技术的选定实施方式。基于本技术中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本技术保护的范围。
29.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
30.在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。
31.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本技术的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
32.在本技术中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
33.在本技术中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
34.请参阅图1-4，本技术提供一种新型防静电绝缘手套，包括外手套本体1和内手套本体2，所述外手套本体1包括手掌部101，所述手掌部101的端部设有手指部102，所述手指部102的端部内侧镶嵌安装有电极片4，所述电极片4上连接有铜丝线缆5，所述铜丝线缆5的端部电性连接有发光二极管6；
35.所述内手套本体2连接在所述外手套本体1的内部，所述外手套本体1的底端上设有若干弹性套绳7，所述内手套本体2的底端上缝合连接有若干纽扣8，若干所述纽扣8和所述弹性套绳7卡合连接。
36.在上述实现过程中，在使用的时候，通过电极片4实现接触连接，实现静电或者电压进行传导，并且通过铜丝线缆5进行传导，使得发光二极管6能够实现闪烁，进而有效的实现对静电或者电压进行提醒，并且实现对静电进行消耗，且外手套本体1和内手套本体2之间通过纽扣8和弹性套绳7进行卡合连接，便于进行组合使用，适用于夏季和冬季不同情况下，有效的进行组合和安装，
37.在具体的方案中，所述手指部102的端部设有绝缘橡胶层3，所述电极片4镶嵌安装在所述绝缘橡胶层3的内部，所述电极片4的端面与所述绝缘橡胶层3的端面齐平，绝缘橡胶层3的设定能够实现隔绝静电和电压，并且能够实现对电极片4和铜丝线缆5传输的静电和电压进行稳定的传输，且电极片4的端面与绝缘橡胶层3的端面齐平便有接触导电。
38.在本技术文件中，所述外手套本体1包括尼龙纤维层9，所述尼龙纤维层9的内侧设有硅胶层10，所述硅胶层10的内侧设有无纺棉布层11，尼龙纤维层9可以保持外手套本体1的柔软性，便于进行穿戴，且硅胶层10能够进行绝缘，无纺棉布层11可以使得在穿戴的时候贴合肌肤，柔韧性好，所述铜丝线缆5和所述发光二极管6均镶嵌安装在所述硅胶层10的内部，所述发光二极管6的端部贯穿所述尼龙纤维层9，所述铜丝线缆5和所述发光二极管6处于所述外手套本体1的背部，铜丝线缆5和发光二极管6镶嵌安装在硅胶层10内便于进行导电，并且能够有效的实现安装固定，处于外手套本体1的背部，便于进行观察，所述发光二极管6上通过铜丝线缆5电性连接有回路存储电容15，所述回路存储电容15镶嵌安装在所述硅胶层10的内部，回路存储电容15可以实现存储电子，便于形成回路，能够有效的实现对静电进行消耗。
39.在具体设置时，所述内手套本体2包括有聚酯纤维层12，所述聚酯纤维层12的内侧设有羊毛层13，所述羊毛层13的内侧设有蚕丝纤维层14，聚酯纤维层12的设定可以增加内手套本体2的韧性和强度，羊毛层13便于进行保暖，蚕丝纤维层14便于贴合肌肤，穿戴舒适，所述内手套本体2的底端长于所述外手套本体1的底端，内手套本体2长于外手套本体1，可以使得内手套本体2便于和外手套本体1进行连接组合。
40.具体的，该新型防静电绝缘手套的工作原理：使用时，若是在冬季，则将内手套本体2放入到外手套本体1的内部，然后通过弹性套绳7和纽扣8进行连接固定，若是在夏季，则仅仅使用外手套本体1进行穿戴，且在使用的时候，手指部102触碰到静电，此时绝缘橡胶层3内侧的电极片4实现静电或者电压的传导，然后通过铜丝线缆5传输给发光二极管6和回路存储电容15，且静电或者电压会使得发光二极管6闪烁，便于进行提示和消耗静电或者电压，且回路存储电容15可以实现对静电或者电压进行存储，且外手套本体1采用尼龙纤维层9硅胶层10和无纺棉布层11，可以实现便于进行穿戴，以及实现防静电，内手套本体2采用聚酯纤维层12、羊毛层13和蚕丝纤维层14，既能够增强任性和强度，还能够实现保暖和穿戴舒适。
41.以上所述仅为本技术的实施例而已，并不用于限制本技术的保护范围，对于本领域的技术人员来说，本技术可以有各种更改和变化。凡在本技术的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本技术的保护范围之内。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
42.以上所述，仅为本技术的具体实施方式，但本技术的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本技术揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本技术的保护范围之内。因此，本技术的保护范围应所述以权利要求的保护范围为准。
