一种采用螺接结构的化妆品的制作方法

1.本实用新型涉及化妆品，特别是涉及一种采用螺接结构的化妆品。


背景技术：

2.在现代社会，环保问题越来越突出，越来越追求环保，各国都在努力减少碳排放、碳中和目标，而现在的化妆品，特别是化妆品的结构，例如，口红、唇彩、粉底棒的结构，在需要更换产品时，内部结构更换部件较多，例如，需要将内侧中束芯整个更换掉，这样造成了大量的结构材料浪费。


技术实现要素：

3.基于此，有必要针对更换产品时结构材料浪费问题，提供一种采用螺接结构的化妆品。
4.一种采用螺接结构的化妆品，包括壳体、设置在壳体内的中束件、珠子螺旋件和珠子连接件，所述中束件中部空心，所述珠子螺旋件套入所述中束件内，所述珠子螺旋件的设置有安装孔，所述安装孔内部设置有第一内螺纹，所述珠子连接件的一个端部突出形成安装柱，所述安装柱的外部设置有第一外螺纹，所述安装柱安装在所述安装孔上，所述珠子连接件与所述珠子螺旋件螺接。
5.在其中一个实施例中，所述安装柱的长度小于所述安装孔的深度。
6.在其中一个实施例中，所述珠子螺旋件设置有安装孔的端面上形成环形台阶，所述珠子连接件安装在所述环形台阶上。
7.在其中一个实施例中，所述壳体包括外底，所述外底内壁连接有内底，所述内底的底部沿所述中束件方向延伸设置有中空的筒状柱体，所述筒状柱体内侧壁位置设置有至少一个支撑凸起，所述珠子螺旋件外侧壁形成有第二外螺纹，所述支撑凸起与所述珠子螺旋件的第二外螺纹配合，所述珠子螺旋件可沿所述筒状柱体上下运动。
8.在其中一个实施例中，所述支撑凸起为半圆形结构。
9.在其中一个实施例中，还包括外盖、两个磁环和肩套，所述磁环位于肩套的两侧，所述肩套设置在所述外盖的开口端面和所述外底的开口端面之间。
10.在其中一个实施例中，所述珠子连接件的另一个端部设置有为开口的放置腔，可在所述放置腔内设置料体。
11.在其中一个实施例中，还包括保护套，所述保护套包裹盖住所述料体。
12.本实用新型采用珠子连接件的设计方式螺接在珠子螺旋件上，在珠子连接件上设置有安装柱，安装柱的外壁形成第一外螺纹，在珠子螺接件的对应位置上开设有安装孔，同时，安装孔的内壁上设置有第一内螺纹，通过螺纹的配合，将珠子连接件螺接于珠子螺旋件上，在珠子连接件的料体使用完，需要更换新的料体时，只需要将珠子连接件反方向旋转，再更换珠子连接件即可，不需要更换如中束件等部件，减少部件的更换，具有环保作用。
附图说明

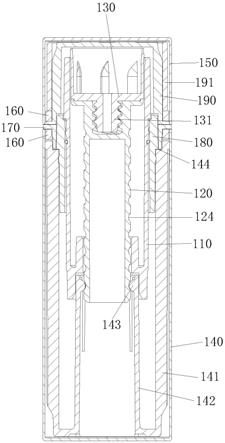

13.图1为本实用新型的剖切图。
14.图2为本实用新型的爆炸图。
15.图3为本实用新型的珠子螺旋件的结构图；
16.图4为本实用新型的珠子连接件的结构图；
17.图5为本实用新型另一个实施例的剖切图。
18.标号说明：中束件110、珠子螺旋件120、安装孔121、第一内螺纹122、环形台阶123、珠子连接件130、安装柱131、第一外螺纹132、外底140、内底 141、筒状柱体142、支撑凸起143、外盖150、磁环160、肩套170、珠子装饰件180、内盖190、加重块191、料体210、保护套220。
具体实施方式
19.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。
20.以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本实用新型及其应用或使用的任何限制。
21.对于相关领域普通技术人员已知的技术和设备可能不作详细讨论，但在适当情况下，所述技术和设备应当被视为说明书的一部分。
22.在这里示出和讨论的所有例子中，任何具体值应被解释为仅仅是示例性的，而不是作为限制。因此，示例性实施例的其它例子可以具有不同的值。
23.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。
24.本实用新型涉及一种化妆品结构，可以用在口红、唇彩或者粉底棒等包装上面，可以用于解决更换产品时结构材料浪费问题。
25.请参阅图1、图2、图3和图4，一种采用螺接结构的化妆品，包括壳体、设置在壳体内的中束件110、珠子螺旋件120和珠子连接件130，所述中束件110 中部空心，所述珠子螺旋件120套入所述中束件110内，所述珠子螺旋件120 的设置有安装孔121，所述安装孔121内部设置有第一内螺纹122，所述珠子连接件130的一个端部突出形成安装柱131，所述安装柱的外部设置有第一外螺纹 132，通过第一外螺纹132和第一内螺纹122的配合，所述珠子连接件130与所述珠子螺旋件120螺接。
26.可以理解，本实施例中，珠子连接件130和珠子螺旋件120是两个独立的部件，在珠子连接件130上可以设置料体，在料体使用完后，只需要将更换其中的珠子连接件130即可，不需要再更换其他的部件，更加环抱。进一步的，可以采用螺接的方式，具体的为，可以在珠子螺旋件120上设置有安装孔121，安装孔121具有一定的深度，在安装孔121内壁位置设置有第一内螺纹122，珠子连接件130的一个端部突出形成安装柱131，安装柱131的外部设置有第一外螺纹132，则通过第一外螺纹132和第一内螺纹122的配合螺接，安装柱131安装在安装孔121上，珠子连接件130可与珠子螺旋件120螺接，在需要更换珠子连接件时，只需要将珠子连接件130反向旋出，即可顺利的将珠子连接件旋出，简单快捷。
27.本实施例中，所述安装柱131的长度小于所述安装孔121的深度。可以理解，在将珠
子连接件130螺接于珠子螺旋件120时，需要通过安装柱131和安装孔121的螺纹安装，为更好的安装，安装孔121具有一定的深度，安装柱131 具有一定的长度，设定为安装柱131的长度小于安装孔121的深度，则安装柱 131可以全部安装在安装孔121，可以安装更加稳固。
28.为进一步的安装珠子连接件130，所述珠子螺旋件120设置有安装孔121的端面上形成环形台阶123，所述珠子连接件130安装在所述环形台阶123上。珠子螺旋件120设置有安装孔121的端面为平面，珠子连接件130可以放置在该平面上，当然为更好的安装，当在该端面上设置环形台阶123时，珠子连接件 130可以更好的贴紧安装在珠子螺旋件120，珠子连接件130的端部上也设置有对应的结构，可以更好放置安装在珠子螺旋件120上。
29.本实施例中，所述壳体结构包括外底140，所述外底140内壁连接有内底 141，所述内底141的底部沿所述中束件110方向延伸设置有中空的筒状柱体142，所述筒状柱体142内侧壁位置设置有至少一个支撑凸起143，所述珠子螺旋件 120外侧壁形成有第二外螺纹124，所述支撑凸起143与所述珠子螺旋件120的第二外螺纹124配合，所述珠子螺旋件120可沿所述筒状柱体142上下运动。
30.请参阅图1，壳体结构包括外底140和外盖150，壳体结构内部可形成空腔，在该空腔内可以放置其他的结构，其中，外底140内壁连接有内底141，内底 141可以安装或贴合在外底140上，内底141的底部设置有筒状柱体142，筒状柱体142为中空结构，珠子螺旋件120至少部分插入在筒状柱体142内，在筒状柱体142的内侧壁位置设置有至少一个支撑凸起143，支撑凸起143与珠子螺旋件120的第二外螺纹124配合，可以使得珠子螺旋件120可沿所述筒状柱体 142上下运动，珠子螺旋件120上下运动，即可带动珠子连接件130旋出或旋进，进而实现料体的旋出或旋进。
31.其中，支撑凸起143可以设置多个，例如，两个、三个、四个等，可根据实际需要设置，也可以设置至少上下两排，提高对珠子螺旋件120的稳固支撑效果。优选的，支撑凸起143为半圆形结构，该半圆形结构可以较好的贴合在珠子螺旋件120的外螺纹124上，可以使得珠子螺旋件120顺利的上下运动。
32.本实施例中，所述壳体结构还包括外盖150，所述外盖150位于所述外底 140上方。外盖150和外底140形成壳体结构，可以安装和保护内部的结构，同时，外盖150和外底140均可以是一端设置有开口的圆筒状结构，也可以是一端设置有开口棱柱型结构。
33.本实施例中，还包括两个磁环160和肩套170，所述磁环160位于肩套170 的两侧，所述肩套170设置在所述外盖150的开口端面和所述外底140的开口端面之间。可以理解，通过两个磁环160设置，可以依靠磁环异性相吸的特性，使得外底140和外盖150紧密接触，并通过肩套170对磁环160进行固定，磁环稳定性好，磁铁密封不易掉落遗失；可有效防止非人力状态下盖体脱落，从而避免口红产品被灰尘污染，有效地保持口红产品质量。
34.本实施例中，所述内底140的一端设置有支撑台阶144，所述支撑台阶144 架设有珠子装饰件180。支撑台阶144可以用于架设或卡装珠子装饰件180，起到进一步固定作用，使得整体结构更为稳固。
35.本实施例中，在所述外盖150的位置上设置有内盖190，内盖190可以起到保护珠子连接件的作用。同时，还包括设置在所述壳体内的加重块191，加重块 191是环形中空结构，可以套在中束件110的外围。
36.请参阅图5，在其中一个实施例中，所述珠子连接件130的另一个端部设置有为开
口的放置腔，可在所述放置腔内设置料体210，珠子连接件130可以为圆柱体结构。同时，还包括保护套220，所述保护套220包裹盖住所述料体。在需要使用时，料体210通过珠子连接件130和外底140的筒状柱体142配合，将料体210旋出使用，或者料体210旋进保存，非常方便，同时，在需要更换新的料体时，只需要将珠子连接件130取出，更换含有新料体的珠子连接件即可，则只需要更换珠子连接件130一个部件即可，相比传统方式，更换零件少，更环保。
37.本实用新型相对于以往的化妆品，采用珠子连接件的设计方式螺接在珠子螺旋件上，在珠子连接件上设置有安装柱，安装柱的外壁形成第一外螺纹，在珠子螺接件的对应位置上开设有安装孔，同时，安装孔的内壁上设置有第一内螺纹，通过螺纹的配合，将珠子连接件螺接于珠子螺旋件上，在珠子连接件的料体使用完，需要更换新的料体时，只需要将珠子连接件反方向旋转，再更换珠子连接件即可，不需要更换如中束件等部件，减少部件的更换，具有环保作用。
38.以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
