一种智能鞋指引系统

本发明主要涉及智能鞋，具体涉及一种智能鞋指引系统。

背景技术：

1、目前，智能设备已经开始广泛被消费者接受，比如手环、手表等智能设备，在方便生活的同时，也提高了人们的生活品质。

2、鞋，是我们生活出行必不可少的。随着消费者需求多样化的总趋势，相应的技术也逐步发展起来，也有智能跑鞋等相关的产品问世。现有的智能鞋有的配备了gps,有的配备了健康检测芯片，更有一些智能鞋也增加了按摩装置。但是，现有的智能跑鞋大多仅仅是增加了智能芯片，通过这个智能芯片来记录跑步步数、频率等或者仅仅只能定位与按摩却不能帮助用户规划出行的最佳路线以及具体的方向识别，功能较为单一，仅适用于部分人群，市面上的智能鞋都比较面向于年轻人的使用。尤其对于老年人和盲人等人群而言，我们更需确保他们出行的安全以及出行的便利。

3、因此，需要一种新的智能鞋去解决这问题，尽可能的满足更多群体的使用需求。

技术实现思路

1、发明要解决的技术问题

2、本发明提供了一种智能鞋指引系统，用以解决上述背景技术中存在的技术问题。

3、技术方案

4、为达到上述目的，本发明提供的技术方案为：一种智能鞋指引系统，包括鞋底和鞋面，所述鞋底包括上底面和下底面，所述下底面脚掌中心处设置有智能系统，所述智能系统被两个所述底面之间的橡胶保护层包裹，所述智能系统和所述上底面脚后跟外侧的柔性太阳能电池片电路耦合；

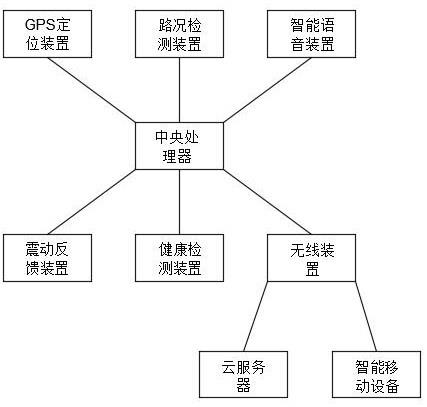

5、所述智能系统包括位于所述下底面脚掌中心处的中央处理器，以及和所述中央处理器连通的gps定位装置、路况检测装置、智能语音装置、震动反馈装置、健康检测装置、无线装置。

6、进一步的，所述gps定位装置包括gps模组。

7、进一步的，所述路况检测装置包括环境传感器，所述环境传感器位于所述下底面的最前端。

8、进一步的，所述智能语音装置包括语音模组。

9、进一步的，所述震动反馈装置包括线性震动马达，所述线性震动马达位于所述下底面脚后跟内部。

10、进一步的，所述健康检测装置包括心率传感器，所述心率传感器位于所述下底面前脚掌的一侧。

11、进一步的，所述无线装置包括无线模组，用于连接云服务器和智能移动设备。

12、有益效果

13、采用本发明提供的技术方案，与现有技术相比，具有如下有益效果：可给方向感较差的人提供帮助，本发明可通过传感器准确的向用户传达正确方向，减少观察地图所浪费的时间和精力；

14、本发明拥有gps模组，并且可绑定亲人手机号，帮助子女亲人能实时掌控老人或亲人的位置，可以有效的记录用户行迹，并防护老人和认知障碍的人走失；

15、本发明的动力源为柔性太阳能电池片，可节约资源的同时，降低对环境的有害污染；

16、心率传感器可对心率和血脂等健康指数实时监测，能有效提高用户的安全性，为用户的亲人分忧，如若异常可立即向绑定手机号反应，使人们更关注身体健康；

17、利用线性震动马达，可通过人体触觉感知能力，快速传递信息给用户，提醒用户正确通往目的地路线，避免人们在路上看地图发生事故；

18、该智能鞋能有效提升人们出行效率，可普及到日常生活中。

技术特征：

1.一种智能鞋指引系统，其特征在于：包括鞋底和鞋面，所述鞋底包括上底面和下底面，所述下底面上设置有智能系统，所述智能系统被两个所述底面之间的橡胶保护层（2）包裹，所述智能系统和所述上底面脚后跟外侧的柔性太阳能电池片（1）电路耦合；

2.根据权利要求1所述的一种智能鞋指引系统，其特征在于：所述gps定位装置包括gps模组（8）。

3.根据权利要求1所述的一种智能鞋指引系统，其特征在于：所述路况检测装置包括环境传感器（6），所述环境传感器（6）位于所述下底面的最前端。

4.根据权利要求1所述的一种智能鞋指引系统，其特征在于：所述智能语音装置包括语音模组（9）。

5.根据权利要求1所述的一种智能鞋指引系统，其特征在于：所述震动反馈装置包括线性震动马达（3），所述线性震动马达（3）位于所述下底面脚后跟内部。

6.根据权利要求1所述的一种智能鞋指引系统，其特征在于：所述健康检测装置包括心率传感器（5），所述心率传感器（5）位于所述下底面前脚掌的一侧。

7.根据权利要求1所述的一种智能鞋指引系统，其特征在于：所述无线装置包括无线模组（7），用于连接云服务器和智能移动设备。

技术总结
本发明提供了一种智能鞋指引系统，包括鞋底和鞋面，鞋底包括上底面和下底面，下底面上设置有智能系统，智能系统被两个底面之间的橡胶保护层包裹，智能系统和上底面脚后跟外侧的柔性太阳能电池片电路耦合；智能系统包括位于下底面脚掌中心处的中央处理器，以及和中央处理器连通的GPS定位装置、路况检测装置、智能语音装置、震动反馈装置、健康检测装置、无线装置。本发明提供的智能鞋指引系统，通过智能系统，可使对用户的心率、脉搏、呼吸等进行实时监测，以使用户了解自身健康状态，直接对无线装置绑定的移动设备叫出目的地，即可进行定位并规划正确路线，且在行进路程中，可通过振动反馈指引用户的行进方向。

技术研发人员：宋大俊,杨月异
受保护的技术使用者：安徽信息工程学院
技术研发日：
技术公布日：2024/1/13
