一种便携式计算机的收纳结构

1.本技术涉及储物设备技术领域，具体为一种便携式计算机的收纳结构。


背景技术：

2.便携式计算机一般指笔记本电脑，笔记本在不使用时一般会放置到收纳架，收纳架是用金属、塑胶、实木等制作的用来收纳物品的架子。
3.现有的笔记本电脑在不使用时，一般会直接放置到收纳架，笔记本电脑长时间的放置后会堆积大量的灰尘，灰尘会影响笔记本的使用。
4.因此，亟需一种便携式计算机的收纳结构，来解决灰尘影响笔记本的问题。


技术实现要素：

5.针对现有技术的不足，本技术提供了一种便携式计算机的收纳结构，具备防护笔记本的优点，解决了灰尘影响笔记本的问题。
6.为实现上述目的，本技术提供如下技术方案：一种便携式计算机的收纳结构，包括支撑板，所述支撑板内侧焊接有收纳箱，所述收纳箱内部设置有支撑机构和防护机构；
7.所述支撑机构包括收纳箱外侧开设的滑槽，所述收纳箱外侧搭接有推块，所述推块内侧焊接有第一连接板，所述第一连接板远离推块的一端焊接有支撑柱，所述支撑柱插接有支撑套，所述支撑套底部焊接于收纳箱内底壁，所述支撑柱顶部焊接有放置板，所述放置板底部焊接有弹簧，所述弹簧远离放置板的一端焊接于收纳箱内底壁。
8.使用者可以通过推动推块，推块通过第一连接板带动支撑柱上下移动，支撑柱带动放置板上下移动，放置板上移时，使得放置板顶部的笔记可以方便地取出。
9.优选的，所述收纳箱顶部开设有收纳口，所述放置板外侧与收纳箱内表面滑动连接。
10.优选的，所述弹簧设置有两组，两组所述弹簧位于放置板底部两端呈对称分布。
11.优选的，所述防护机构包括收纳箱顶部滑动连接的滑块，所述滑块底部焊接有第二连接板，所述第二连接板底部焊接有防护板，所述收纳箱内表面设置有收集盒，所述收纳箱内表面焊接有支撑块，所述支撑块内表面滑动连接有卡板，所述卡板顶部滑动连接有活动块，所述活动块顶部焊接有卡块，所述卡板底部焊接有连接块，所述连接块底部设置有海绵块。
12.使用者可以推动滑块，滑块通过第二连接板带动防护板在收纳口内侧滑动，当防护板伸长时对收纳口进行遮挡，防止灰尘进入笔记本。
13.优选的，所述卡块插接于支撑块，所述海绵块底部搭接于防护板顶部。
14.优选的，所述滑块顶部为弧形结构，所述防护板外侧与收纳箱内表面滑动连接。
15.优选的，所述防护板位于收集盒上方，所述支撑块设置有两组，两组所述支撑块位于收纳箱内表面呈对称分布。
16.综上所述，本技术包括以下至少一种有益效果：
17.1、该便携式计算机的收纳结构，通过支撑机构，具体的是使用者可以将笔记本放置到放置板的顶部，放置板顶部可以放置多个笔记本，笔记本放置到放置板顶部后会下压放置板，在放置板的支撑下笔记本被收纳到收纳箱内部，同时工作人员可以通过调节放置板的高度，从而使得放置板顶部的笔记本可以被方便的取出。
18.2、该便携式计算机的收纳结构，通过防护机构，具体的是笔记本放置到收纳箱内部后，使用者可以通过推动滑块，滑块通过第二连接板带动防护板移动，防护板遮挡收纳口，使得收纳箱顶部的收纳口被封闭，防止灰尘进入笔记本，影响笔记本的使用，同时防护板在回缩时，海绵块擦除防护板顶部的灰尘，使得防护板顶部的灰尘进入收集盒对灰尘进行收集，防止灰尘到处散落影响周围环境。
附图说明

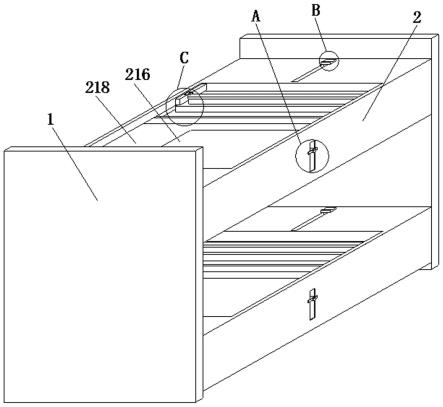

19.图1为本技术收纳装置整体结构示意图；
20.图2为图1中a处放大图；
21.图3为本技术收纳箱内部结构正视图；
22.图4为图1中b处放大图；
23.图5为图1中c处放大图；
24.图6为本技术海绵块连接结构示意图。
25.其中：1、支撑板；2、收纳箱；211、滑槽；212、推块；213、第一连接板；214、支撑柱；215、支撑套；216、放置板；217、弹簧；218、收纳口； 311、滑块；312、第二连接板；313、防护板；314、收集盒；315、支撑块；316、卡块；317、活动块；318、卡板；319、连接块；320、海绵块。
具体实施方式
26.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
27.请参阅图1-6，一种便携式计算机的收纳结构，包括支撑板1，支撑板1 内侧焊接有收纳箱2，收纳箱2内部设置有支撑机构和防护机构。
28.通过上述技术方案，收纳箱2通过两侧的两组支撑板1支撑，笔记本在放置到收纳箱2内部时通过收纳箱2内部的防护机构对笔记本进行防护，防止灰尘进入笔记本影响笔记本的使用。
29.具体的，支撑机构包括收纳箱2外侧开设的滑槽211，收纳箱2外侧搭接有推块212，推块212内侧焊接有第一连接板213，第一连接板213远离推块212的一端焊接有支撑柱214，支撑柱214插接有支撑套215，支撑套215底部焊接于收纳箱2内底壁，支撑柱214顶部焊接有放置板216，放置板216外侧与收纳箱2内表面滑动连接，放置板216底部焊接有弹簧217，弹簧217远离放置板216的一端焊接于收纳箱2内底壁，弹簧217设置有两组，两组弹簧217位于放置板216底部两端呈对称分布，收纳箱2顶部开设有收纳口218。
30.通过上述技术方案，使用者可以通过推动推块212，推块212通过第一连接板213带动支撑柱214上下移动，支撑柱214带动放置板216上下移动，放置板216上移时，使得放置板
216顶部的笔记可以方便地取出。
31.具体的，防护机构包括收纳箱2顶部滑动连接的滑块311，滑块311底部为弧形结构，滑块311顶部焊接有第二连接板312，第二连接板312底部焊接有防护板313，防护板313外侧与收纳箱2内表面滑动连接，收纳箱2内表面设置有收集盒314，防护板313位于收集盒314上方，收纳箱2内表面焊接有支撑块315，支撑块315设置有两组，两组支撑块315位于收纳箱2内表面呈对称分布，支撑块315内表面滑动连接有卡板318，卡板318顶部滑动连接有活动块317，活动块317顶部焊接有卡块316，卡块316插接于支撑块315，卡板318底部焊接有连接块319，连接块319底部设置有海绵块320，海绵块 320底部搭接于防护板313顶部。
32.通过上述技术方案，使用者可以推动滑块311，滑块311通过第二连接板 312带动防护板313在收纳口218内侧滑动，当防护板313伸长时对收纳口 218进行遮挡，防止灰尘进入笔记本，当防护板313回缩时，海绵块320檫除防护板313顶部的灰尘，使得灰尘进入收集盒314，防止灰尘到处散落影响周围环境，同时卡板318通过卡块316固定在支撑块315的内部，在海绵块320 需要清洗时，可以方便地将卡板318取出对海绵块320清洗。
33.在使用时，使用者可以通过推动推块212，推块212通过第一连接板213 带动支撑柱214上下移动，支撑柱214带动放置板216上下移动，放置板216 上移时，使得放置板216顶部的笔记可以方便地取出。
34.使用者可以推动滑块311，滑块311通过第二连接板312带动防护板313 在收纳口218内侧滑动，当防护板313伸长时对收纳口218进行遮挡，防止灰尘进入笔记本，当防护板313回缩时，海绵块320檫除防护板313顶部的灰尘，使得灰尘进入收集盒314，防止灰尘到处散落影响周围环境。
35.尽管已经示出和描述了本技术的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本技术的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本技术的范围由所附权利要求及其等同物限定。
