一种具有紧固卡扣组件的手链的制作方法

1.本实用新型涉及手链的紧固卡口组件技术领域，具体为一种具有紧固卡扣组件的手链。


背景技术：

2.现有手链两端的接头连接时存在连接麻烦或者连接不紧固的问题，给人们的使用过程带来了一定的不利影响，为此，我们提出一种具有紧固卡扣组件的手链。


技术实现要素：

3.(一)解决的技术问题
4.针对现有技术的不足，本实用新型提供了一种具有紧固卡扣组件的手链，具备便于手链两端进行连接，连接便捷，且具备一定的美观性等优点，可以有效解决背景技术中的问题。
5.(二)技术方案
6.为实现上述目的，本实用新型采取的技术方案为：一种具有紧固卡扣组件的手链，包括手链主体，所述手链主体的一端外表面固定安装有卡接组件，所述手链主体的另一端外表面固定安装有限位组件，所述卡接组件与限位组件之间为卡接，且所述限位组件包括第一连接块、定位块、插槽与心形限位槽，且所述第一连接块的一侧外表面与手链主体的一端外表面固定连接。
7.优选的，所述定位块固定安装于第一连接块的另一侧外表面，所述插槽开设于定位块的一端外表面，所述心形限位槽开设于定位块一侧外表面的中部，且所述心形限位槽与插槽之间相通。
8.优选的，所述定位块固定安装于第一连接块的另一侧外表面，所述插槽开设于定位块的一端外表面，所述心形限位槽开设于定位块一侧外表面的中部，且所述心形限位槽与插槽之间相通。
9.优选的，所述插块固定安装于第二连接块的另一侧外表面，所述第一伸缩弹簧开设于插块一端外表面的上下两侧，所述第二伸缩弹簧位于第一伸缩弹簧的内部，所述心形滑槽开设于插块一侧外表面的中部，所述安装腔开设于插块的内部，且所述心形滑槽与安装腔相通。
10.优选的，所述第三伸缩弹簧的数量为两组，两组所述第三伸缩弹簧固定安装于安装腔中，所述第二伸缩弹簧的一端外表面与第一伸缩弹簧的一端固定连接，所述第二伸缩弹簧的另一端外表面与活动柱的一端外表面固定连接，所述第三伸缩弹簧的一端外表面与安装腔的一端固定连接，所述第三伸缩弹簧的另一端外表面与心形卡块的一侧外表面固定连接。
11.优选的，所述心形卡块与心形滑槽之间为滑动连接，所述活动柱与第一伸缩弹簧之间为滑动连接。
12.(三)有益效果
13.与现有技术相比，本实用新型提供了一种具有紧固卡扣组件的手链，具备以下有益效果：
14.1、该一种具有紧固卡扣组件的手链，卡接组件固定安装在手链主体的一端外表面，限位组件固定安装在手链主体的另一端外表面，当卡接组件与限位组件进行连接时，通过按压心形卡块，心形卡块沿着心形滑槽进行滑动，心形卡块在安装腔中挤压第三伸缩弹簧，使得心形卡块的一端进入到心形滑槽中，然后将插块卡入到插槽中，当心形卡块达到心形限位槽的位置时，由于第三伸缩弹簧的复位作用，使得心形卡块卡入到心形限位槽中，完成连接，非常的便捷，且便于拆卸。
15.2、该一种具有紧固卡扣组件的手链，设置的心形卡块，结构为心形，增加一定的美观性，为了增加连接的稳定性，设置的活动柱，在插块插入到插槽中时，当心形卡块未到达心形限位槽的位置时，活动柱的一端首先接触到插槽的一端，当心形卡块达到心形限位槽的位置后，活动柱沿着第一伸缩弹簧的内部挤压第二伸缩弹簧，增加卡接组件与限位组件之间连接的稳定性。
附图说明

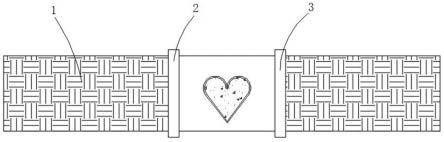

16.图1为本实用新型一种具有紧固卡扣组件的手链的整体结构示意图。
17.图2为本实用新型一种具有紧固卡扣组件的手链中限位组件的结构示意图。
18.图3为本实用新型一种具有紧固卡扣组件的手链中卡接组件的结构示意图。
19.图4为本实用新型一种具有紧固卡扣组件的手链中卡接组件的爆炸图。
20.图中：1、手链主体；2、卡接组件；3、限位组件；4、第一连接块；5、定位块；6、插槽；7、心形限位槽；8、插块；9、心形滑槽；10、第一伸缩弹簧；11、活动柱；12、心形卡块；13、第二连接块；14、安装腔；15、第二伸缩弹簧；16、第三伸缩弹簧。
具体实施方式
21.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
22.具体实施例一
23.本实施例是一种具有紧固卡扣组件的手链。
24.如图1-4所示，包括手链主体1，手链主体1的一端外表面固定安装有卡接组件2，手链主体1的另一端外表面固定安装有限位组件3，卡接组件2与限位组件3之间为卡接，且限位组件3包括第一连接块4、定位块5、插槽6 与心形限位槽7，且第一连接块4的一侧外表面与手链主体1的一端外表面固定连接。
25.定位块5固定安装于第一连接块4的另一侧外表面，插槽6开设于定位块5的一端外表面，心形限位槽7开设于定位块5一侧外表面的中部，且心形限位槽7与插槽6之间相通；定位块5固定安装于第一连接块4的另一侧外表面，插槽6开设于定位块5的一端外表面，心形限位槽7开设于定位块5 一侧外表面的中部，且心形限位槽7与插槽6之间相通；插块8固定安装于第二连接块13的另一侧外表面，第一伸缩弹簧10开设于插块8一端外表面的上下两侧，第二伸缩弹簧15位于第一伸缩弹簧10的内部，心形滑槽9开设于插块8一侧外表面的中
部，安装腔14开设于插块8的内部，且心形滑槽 9与安装腔14相通；第三伸缩弹簧16的数量为两组，两组第三伸缩弹簧16 固定安装于安装腔14中，第二伸缩弹簧15的一端外表面与第一伸缩弹簧10 的一端固定连接，第二伸缩弹簧15的另一端外表面与活动柱11的一端外表面固定连接，第三伸缩弹簧16的一端外表面与安装腔14的一端固定连接，第三伸缩弹簧16的另一端外表面与心形卡块12的一侧外表面固定连接；心形卡块12与心形滑槽9之间为滑动连接，活动柱11与第一伸缩弹簧10之间为滑动连接。
26.需要说明的是，本实用新型为一种具有紧固卡扣组件的手链，卡接组件2 固定安装在手链主体1的一端外表面，限位组件3固定安装在手链主体1的另一端外表面，当卡接组件2与限位组件3进行连接时，通过按压心形卡块 12，心形卡块12沿着心形滑槽9进行滑动，心形卡块12在安装腔14中挤压第三伸缩弹簧16，使得心形卡块12的一端进入到心形滑槽9中，然后将插块 8卡入到插槽6中，当心形卡块12达到心形限位槽7的位置时，由于第三伸缩弹簧16的复位作用，使得心形卡块12卡入到心形限位槽7中，完成连接，非常的便捷，且便于拆卸；设置的心形卡块12，结构为心形，增加一定的美观性，为了增加连接的稳定性，设置的活动柱11，在插块8插入到插槽6中时，当心形卡块12未到达心形限位槽7的位置时，活动柱11的一端首先接触到插槽6的一端，当心形卡块12达到心形限位槽7的位置后，活动柱11 沿着第一伸缩弹簧10的内部挤压第二伸缩弹簧15，增加卡接组件2与限位组件3之间连接的稳定性。
27.需要说明的是，在本文中，诸如第一和第二(一号、二号)等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
28.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
