一种伸缩箱的制作方法

1.本实用新型涉及箱包技术领域，尤其是一种伸缩箱。


背景技术：

2.现有技术中，行李箱在不使用时候或者作为商品运输时，需要对其收纳，但是现有的行李箱体积较大，会占用较大的收纳空间，作为商品运输时候，也会增加运输成本，因此，需要改进。


技术实现要素：

3.本实用新型目的是提供一种伸缩箱，能够在不使用的时候收起，减小行李箱体积，方便收纳。为达到上述目的，本实用新型采用如下技术方案：
4.一种伸缩箱，包括箱体，所述箱体包括两个相对设置的箱体单元以及设置在两个箱体单元之间并连接两个箱体单元的侧壁的伸缩层，所述箱体内设置有支撑机构，所述支撑机构包括设置在箱体的侧壁内侧的支撑板，所述支撑板包括相对设置的第一侧边和第二侧边，所述第一侧边与其中一个箱体单元的侧壁连接，所述支撑板可绕第一侧边与侧壁的连接处旋转，所述支撑板的第二侧边可通过连接单元与另一个箱体单元的侧壁可拆式连接并使得箱体保持展开状态。
5.进一步的，所述连接单元为卡槽，所述卡槽固定在箱体单元的侧壁上，卡槽的槽口朝向另一个箱体单元，所述支撑板的第二侧边插入到卡槽中。
6.进一步的，所述卡槽为塑胶卡槽。
7.进一步的，所述连接单元为魔术贴，所述魔术贴包括设在支撑板上的母贴和设置在箱体单元侧壁上的子贴。
8.进一步的，所述箱体内的底部和两侧分别设置有支撑机构。
9.进一步的，两个箱体单元分别为第一箱体单元和第二箱体单元，所述第一箱体单元上设置有拉杆。
10.进一步的，所述第一箱体单元与伸缩层通过第一拉链进行连接，第二箱体单元与伸缩层固定连接。
11.进一步的，所述伸缩箱为伸缩宠物箱，所述箱体上设置有若干透气孔。
12.进一步的，所述第二箱体单元上设置有开口，所述开口处设置有挡板，所述挡板通过第二拉链连接在开口处。
13.进一步的，所述第一侧边与箱体单元通过软性层柔性连接。
14.采用上述技术方案，两个箱体单元之间设置有伸缩层，伸缩箱在收纳时候可以通过伸缩层进行伸缩，减小箱体的整体厚度，方便收纳，并能降低伸缩箱作为商品时候的运输成本。
15.在使用时候，将伸缩层展开，然后旋转内部的支撑板，使得内部的支撑板通过旋转设置在箱体侧壁的内侧并在箱体的厚度方向上支撑箱体，使得箱体保持展开状态，另外，伸
缩层的内部设置有支撑板，能够增加伸缩层的强度。
附图说明
16.图1为伸缩箱的立体示意图。

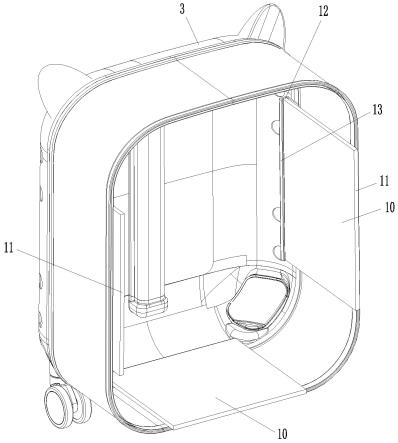

17.图2为伸缩箱的内部示意图。
18.图3为伸缩箱在收起状态下的示意图。
具体实施方式
19.下面结合附图和具体实施例，对本实用新型进行说明。
20.如图1-3所示，一种伸缩箱，包括箱体1，箱体1包括两个相对设置的箱体单元以及设置在两个箱体单元之间并连接两个箱体单元的侧壁的伸缩层2，两个箱体单元分别为第一箱体单元3和第二箱体单元4，第一箱体单元3上设置有拉杆5。第一箱体单元3与伸缩层2通过第一拉链6进行连接，第二箱体单元4与伸缩层2固定连接。本实施中，伸缩箱为伸缩宠物箱，第二箱体单元4为透明的罩板，第二箱体单元4上设置有开口，开口处设置有透明的挡板7，挡板7通过第二拉链8连接在开口处，箱体1上设置有若干透气孔9。当然，伸缩箱还可以设置成普通的行李箱形式。
21.箱体1内设置有支撑机构，支撑机构包括设置在箱体1的侧壁内侧的支撑板10，在本实施例中，箱体1内的底部和左右两侧分别设置有支撑机构。
22.支撑板10包括相对设置的第一侧边11和第二侧边12，第一侧边11与第二箱体单元4的侧壁通过软性层（图中略）柔性连接，支撑板10可绕第一侧边11与侧壁的连接处旋转，支撑板10的第二侧边12可通过连接单元与第一箱体单元3的侧壁可拆式连接并使得箱体1保持展开状态。
23.连接单元为塑胶卡槽13，卡槽13固定在第一箱体单元3的侧壁上，卡槽13的槽口朝向第二箱体单元4，支撑板10的第二侧边12插入到卡槽13中。连接单元也可以是魔术贴，魔术贴包括设在支撑板10上的母贴和设置在箱体单元侧壁上的子贴。在本实施例中，位于左右两侧的支撑板10通过塑胶卡槽13固定，位于底部的支撑板通过魔术贴固定。
24.采用上述技术方案，两个箱体单元之间设置有伸缩层2，如图3所示，伸缩箱在收纳时候可以通过伸缩层2进行伸缩，减小箱体1的整体厚度，方便收纳，并能降低伸缩箱作为商品时候的运输成本。
25.在使用时候，将伸缩层2展开，然后旋转内部的支撑板10，使得内部的支撑板10通过旋转设置在箱体1侧壁的内侧并在箱体1的厚度方向上支撑箱体1，使得箱体1保持展开状态，另外，伸缩层2的内部设置有支撑板10，能够增加伸缩层2的强度。
26.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改、组合和变化。凡在本实用新型的精神和原理之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的权利要求范围之内。


技术特征：
1.一种伸缩箱，其特征在于：包括箱体，所述箱体包括两个相对设置的箱体单元以及设置在两个箱体单元之间并连接两个箱体单元的侧壁的伸缩层，所述箱体内设置有支撑机构，所述支撑机构包括设置在箱体的侧壁内侧的支撑板，所述支撑板包括相对设置的第一侧边和第二侧边，所述第一侧边与其中一个箱体单元的侧壁连接，所述支撑板可绕第一侧边与侧壁的连接处旋转，所述支撑板的第二侧边可通过连接单元与另一个箱体单元的侧壁可拆式连接并使得箱体保持展开状态。2.根据权利要求1所述的伸缩箱，其特征在于：所述连接单元为卡槽，所述卡槽固定在箱体单元的侧壁上，卡槽的槽口朝向另一个箱体单元，所述支撑板的第二侧边插入到卡槽中。3.根据权利要求2所述的伸缩箱，其特征在于：所述卡槽为塑胶卡槽。4.根据权利要求1所述的伸缩箱，其特征在于：所述连接单元为魔术贴，所述魔术贴包括设在支撑板上的母贴和设置在箱体单元侧壁上的子贴。5.根据权利要求1所述的伸缩箱，其特征在于：所述箱体内的底部和两侧分别设置有支撑机构。6.根据权利要求1所述的伸缩箱，其特征在于：两个箱体单元分别为第一箱体单元和第二箱体单元，所述第一箱体单元上设置有拉杆。7.根据权利要求6所述的伸缩箱，其特征在于：所述第一箱体单元与伸缩层通过第一拉链进行连接，第二箱体单元与伸缩层固定连接。8.根据权利要求6所述的伸缩箱，其特征在于：所述伸缩箱为伸缩宠物箱，所述箱体上设置有若干透气孔。9.根据权利要求8所述的伸缩箱，其特征在于：所述第二箱体单元上设置有开口，所述开口处设置有挡板，所述挡板通过第二拉链连接在开口处。10.根据权利要求6所述的伸缩箱，其特征在于：所述第一侧边与箱体单元通过软性层柔性连接。

技术总结
一种伸缩箱，包括箱体，所述箱体包括两个相对设置的箱体单元以及设置在两个箱体单元之间并连接两个箱体单元的侧壁的伸缩层，所述箱体内设置有支撑机构，所述支撑机构包括设置在箱体的侧壁内侧的支撑板，所述支撑板包括相对设置的第一侧边和第二侧边，所述第一侧边与其中一个箱体单元的侧壁连接，所述支撑板可绕第一侧边与侧壁的连接处旋转，所述支撑板的第二侧边可通过连接单元与另一个箱体单元的侧壁可拆式连接并使得箱体保持展开状态。采用上述方案，能够在不使用的时候收起，减小箱体体积，方便收纳。方便收纳。方便收纳。
