1.本实用新型涉及执勤衣技术领域,具体为一种设有多气囊防护结构的气涨式执勤衣。
背景技术:2.现有的衣服在设计的过程中为了使其具备一定的保护功能,通常会在衣服后背部位设置夹层,在夹层的内部设置气囊,气囊通过气体发生器进行充气,从而使得在摔倒时起到一定的缓冲保护的功能,同时现有的执勤衣在设置的过程中为了保证其具有一定的保护性能,通常也会在其后背内部设置气囊,使得执勤人员在意外摔倒时对其进行缓冲保护。
3.但是现有的气囊执勤衣在使用的过程中还具有一定的缺陷,比如现有的气囊多数为整体独立设置,当在摔倒后,如果气囊触碰到尖锐物,会导致气囊被戳穿,从而导致气囊漏气,使得衣服本体整体丧失原有的保护效果,因此现有的气囊执勤衣在使用时还具有一定的缺陷。
技术实现要素:4.本实用新型的目的在于提供一种设有多气囊防护结构的气涨式执勤衣,以解决上述背景技术中提出的现有的气囊多数为整体独立设置,当在摔倒后,如果气囊触碰到尖锐物,会导致气囊被戳穿,从而导致气囊漏气,使得衣服本体丧失原有的保护效果,因此现有的气囊执勤衣在使用时还具有一定的缺陷的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种设有多气囊防护结构的气涨式执勤衣,包括执勤衣本体、放置夹层一、放置夹层二、气体发生器本体和背部夹层,所述执勤衣本体的前侧靠近底端的两侧分别设置有放置夹层一和放置夹层二,且放置夹层一和放置夹层二的内部均设置有气体发生器本体,所述气体发生器本体的出气端均导通连接设置有导气软管,所述执勤衣本体的后背一侧设置有背部夹层,且背部夹层的内部等间距设置有条状的独立气囊。
6.优选的,所述背部夹层的边缘处与执勤衣本体的一侧外表面之间环绕安装设置有拉链二,所述独立气囊的进气口端均导通连接设置有导气接头,且导气接头靠近中间位置的一侧外表面内部均贯穿导通设置有小型单向阀;
7.采用上述技术方案使得通过小型单向阀的设置,从而使得在使用时当个别的独立气囊受损后,其他的独立气囊不会漏气,保证整体的防护效果。
8.优选的,所述导气接头的输入端的一侧设置有主导气管,且导气接头的输入端均与主导气管的一侧内部贯穿导通,所述主导气管的一侧靠近中间位置与放置夹层一内部导出的导气软管的输出端之间密封导通连接;
9.采用上述技术方案使得使得通过主导气管、导气软管和导气接头的设置,从而使得多个独立气囊能够同时进行充气,整体使用效果更好。
10.优选的,所述放置夹层一和放置夹层二的侧边边缘处与执勤衣本体的一侧外表面
之间均环绕安装设置有拉链一,所述放置夹层一和放置夹层二的内部均安装设置有控制模块;
11.采用上述技术方案使得通过拉链一的设置,从而使得整体可将放置夹层一和放置夹层二打开对内部气体发生器的气瓶进行更换。
12.优选的,所述执勤衣本体的后颈部边缘处设置有防护气囊,且防护气囊的一侧外表面边缘处与执勤衣本体的后颈部边缘处之间缝合固定连接;
13.采用上述技术方案使得通过在后颈部设置防护气囊,从而使得整体在使用时能够对颈部和头部进行一定的防护。
14.优选的,所述防护气囊的侧边边缘处与执勤衣本体靠近顶端的后背外表面之间等间距安装设置有按扣,且防护气囊的进气端与放置夹层二内部导出的导气软管的出气端密封导通连接,所述导气软管的外表面均套设安装设置有保护环;
15.采用上述技术方案使得通过按扣的设置,从而使得整体在不使用时能够将防护气囊进行限位,保证整体的平整性。
16.与现有技术相比,本实用新型的有益效果是:该设有多气囊防护结构的气涨式执勤衣:
17.1.设置有独立气囊,该执勤衣本体,在背部夹层的内部等间距设置有多个独立气囊,同时多个独立气囊之间的均通过主导气管、导气接头和小型单向阀的设置与气体发生器的出气端进行连接,从而使得整体在使用的过程中通过气体发生器将多个独立气囊内部进行同时充气,从而起到一定的缓冲保护的作用,同时当摔倒时遇到尖锐物品时,尖锐物品只会导致个别的独立气囊破损,其余的独立气囊依旧能够起到一定的缓冲保护的功能,不会使得其整体功能丧失,保证整体的保护效果。
18.2.设置有按扣和防护气囊,该执勤衣本体本体在使用的过程中通过在其后颈部设置防护气囊,该处的防护气囊与另一个气体发生器的输出端进行导通连接,从而使得整体在使用的过程中保证整体充气的效果,同时通过在后颈部设置,从而给执勤人员的后颈部和后脑勺进行缓冲保护,整体保护效果更好的,同时通过按扣的设置,从而使得平常不使用时防护气囊能够贴合在后颈部,在充气后按扣崩开,整体使用更加方便,整体平整性更高;
19.3.设置有小型单向阀,在每个独立气囊的进气端的导气接头上均贯穿导通设置有小型单向阀从而使得整体在使用的过程中个别独立气囊破损的后不不会造成其他的独立气囊内部的气体排出,保证整体的使用效果。
附图说明

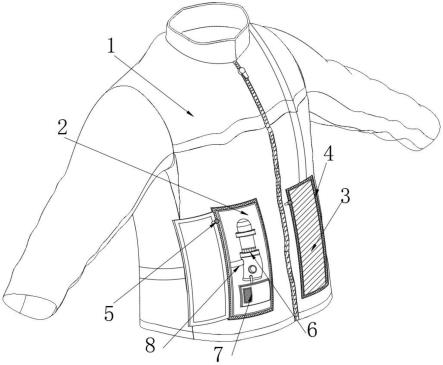

20.图1为本实用新型整体正视立体结构示意图;
21.图2为本实用新型整体后视立体结构示意图;
22.图3为本实用新型背部夹层打开内部立体结构示意图;
23.图4为本实用新型导气软管与保护环拆分立体结构示意图。
24.图中:1、执勤衣本体;2、放置夹层一;3、放置夹层二;4、拉链一;5、拉链二;6、气体发生器本体;7、控制模块;8、导气软管;9、防护气囊; 10、按扣;11、背部夹层;12、保护环;13、独立气囊;14、导气接头;15、小型单向阀;16、主导气管。
具体实施方式
25.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
26.请参阅图1-4,本实用新型提供一种技术方案:一种设有多气囊防护结构的气涨式执勤衣,包括执勤衣本体1、放置夹层一2、放置夹层二3、拉链一 4、拉链二5、气体发生器本体6、控制模块7、导气软管8、防护气囊9、按扣10、背部夹层11、保护环12、独立气囊13、导气接头14、小型单向阀15 和主导气管16,执勤衣本体1的前侧靠近底端的两侧分别设置有放置夹层一 2和放置夹层二3,且放置夹层一2和放置夹层二3的内部均设置有气体发生器本体6,气体发生器本体6的出气端均导通连接设置有导气软管8,执勤衣本体1的后背一侧设置有背部夹层11,且背部夹层11的内部等间距设置有条状的独立气囊13。
27.背部夹层11的边缘处与执勤衣本体1的一侧外表面之间环绕安装设置有拉链二5,独立气囊13的进气口端均导通连接设置有导气接头14,且导气接头14靠近中间位置的一侧外表面内部均贯穿导通设置有小型单向阀15;导气接头14的输入端的一侧设置有主导气管16,且导气接头14的输入端均与主导气管16的一侧内部贯穿导通,主导气管16的一侧靠近中间位置与放置夹层一2内部导出的导气软管8的输出端之间密封导通连接,该装置在使用时,当执勤者穿戴后,当遇到突发情况摔倒时,此时控制模块7控制两侧的气体发生器本体6同时进行工作,通过一侧的气体发生器本体6的工作将气体通过导气软管8、主导气管16和导气接头14输送直至独立气囊13的内部,使得独立气囊13快速膨胀,同时另一侧的气体发生器本体6的工作将气体通过导气软管8输送至防护气囊9的内部,从而使得防护气囊9内部快速膨胀,从而使得整体对执勤者的脑部颈部和后背腰部进行缓冲保护,整体保护效果好,同时也可在执勤衣本体1的前侧设置一些气囊,对前侧进行缓冲保护。当摔倒时遇到尖锐物品时,尖锐物品只会导致个别的独立气囊13破损,其余的独立气囊13依旧能够起到一定的缓冲保护的功能,不会使得其整体功能丧失,保证整体的保护效果,同时该装置中的防护气囊9内部也设置有多个独立气囊13,其之间的连接导通方法与后背的独立气囊13连接导通控制方法相同,制作者可根据上述方法进行自行制作,整体结构简单,确保颈部受到尖锐物品,也能够保证整体防护效果,同时防护气囊9整体内部展开空间和背部夹层11内部展开空间在设置时均要预留出较大的空间,确保内部独立气囊 13能够展开,保证整体的防护效果。
28.放置夹层一2和放置夹层二3的侧边边缘处与执勤衣本体1的一侧外表面之间均环绕安装设置有拉链一4,放置夹层一2和放置夹层二3的内部均安装设置有控制模块7,整体通过放置夹层一2和放置夹层二3边缘处的拉链一 4的设置,从而便于对内部的气体发生器本体6和控制模块7进行检修更换,整体使用更加方便,同时在使用是通过背部夹层11的拉链二5的设置,也方便将背部夹层11打开,对内部结构进行检修更换,同时该装置中控制模块7 包括陀螺仪传感器、电源模块、微处理器和一些常见的控制组件,其整体的控制方法为本技术领域专业人员的公知技术,在公开号为cn215837202u公开的一种隐藏式可穿戴气囊,也对该种常见的启动控制方法进行描述,本文不在进行详述。
29.执勤衣本体1的后颈部边缘处设置有防护气囊9,且防护气囊9的一侧外表面边缘
处与执勤衣本体1的后颈部边缘处之间缝合固定连接;防护气囊9 的侧边边缘处与执勤衣本体1靠近顶端的后背外表面之间等间距安装设置有按扣10,且防护气囊9的进气端与放置夹层二3内部导出的导气软管8的出气端密封导通连接,导气软管8的外表面均套设安装设置有保护环12,该执勤衣本体1在使用的过程中通过按扣10的设置,从而使得不使用时能够对防护气囊9整体进行限位,在使用时,按扣10会由于防护气囊9内部的膨胀,从而崩开,整体不会影响其使用,同时通过硬质材料制成的保护环12的设置,从而对导气软管8进行保护,防止挤压造成堵塞损坏,保证整体的使用效果。
30.工作原理:在使用该设有多气囊防护结构的气涨式执勤衣时,通过气体发生器本体6、控制模块7、导气软管8、防护气囊9、按扣10、背部夹层11、保护环12、独立气囊13、导气接头14、小型单向阀15和主导气管16的设置,从而使得保证整体的缓冲保护效果,使得整体不易损坏,同时本实用新型使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段,机械、零件和设备均采用现有技术中,常规的型号,加上电路连接采用现有技术中常规的连接方式,在此不再详述,本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
