一种用于女鞋的装饰品连接结构的制作方法

1.本实用新型涉及女鞋技术领域，尤其涉及一种用于女鞋的装饰品连接结构。


背景技术：

2.随着人们的生活水平不断发展，人们对于鞋子的美观性要求越来越高，尤其是女鞋，女性对于鞋子的美观性要求是非常高的，为了满足女鞋对于女鞋的要求，现有技术中，通常会在女鞋的鞋面上安装装饰品以提高鞋子整体的美观性，但是，现有女鞋上安装的装饰品通常是固定连接在鞋面上的，如果装饰品损坏，难以修复回原样，用户就会因为鞋子的美观性遭到破坏而选择扔掉鞋子，造成不必要的浪费，同时，装饰品的样式也是固定的，很难长时间满足人们对鞋子的美观性的要求。


技术实现要素：

3.为了解决上述问题，本实用新型提供了一种能够方便用户拆卸、更换鞋子上的装饰品，装饰品款式可以多变的用于女鞋的装饰品连接结构。
4.本实用新型的技术方案：一种用于女鞋的装饰品连接结构，包括鞋底部件和连接于鞋底部件的鞋面部件，所述鞋面部件上设有固定连接于鞋面部件的第一连接基座、固定连接于鞋面部件的第二连接基座、连接于第一连接基座的第一连接柱、连接于第二连接基座的第二连接柱、连接于第一连接柱的第一装饰架和连接于第二连接柱的第二装饰架，所述第一装饰架和第二装饰架上分别设有若干个滑动连接于第一装饰架和第二装饰架的装饰元件，所述装饰元件上设有第一通孔，所述第一装饰架和第二装饰架均可穿过第一通孔，所述第一装饰架和第二装饰架上均设有第二通孔，所述第二通孔分别与第一连接柱和第二连接柱的形状大小相适配，当第一装饰架和第二装饰架分别插入第一连接柱和第二连接柱上时，所述第一装饰架和第二装饰架合围成长方形的封闭空间，所述第一连接柱和第二连接柱均呈长方柱形。
5.采用上述技术方案，当需要将装饰品安装在鞋面部件上时，首先，由于装饰元件上设有第一通孔，且第一装饰架和第二装饰架均可穿过第一通孔，将第一装饰架和第二装饰架上的装饰元件根据用户的个人喜好放置，从而提高鞋子上的装饰品的多样性，然后将第一装饰架和第二装饰架上的第二通孔分别对准第一连接柱和第二连接柱插入，使得第一装饰架和第二装饰架的位置固定，此时，述第一装饰架和第二装饰架合围成长方形的封闭空间，且由于第一连接柱和第二连接柱均呈长方柱形，因此，可以进一步防止装饰品在鞋面上发生x轴方向的相对滑动，从而在第一装饰架和第二装饰架以及装饰元件损坏时，能够方便拆卸下来更换新的零配件，避免资源浪费。
6.本实用新型的进一步设置：所述第一装饰架上设有限位凸块，所述第二装饰架上设有限位凹槽，当第一装饰架和第二装饰架分别插入第一连接柱和第二连接柱上时，所述限位凸块与限位凹槽的位置相对应，所述限位凸块与限位凹槽的形状大小相适配。
7.采用上述技术方案，由于第一装饰架上设有限位凸块，所述第二装饰架上设有限
位凹槽，首先，将第一装饰架和第二装饰架上的第一通孔分别对准第一连接柱和第二连接柱，此时，限位凸块与限位凹槽的位置相对应，由于限位凸块与限位凹槽的形状大小相适配，在第一连接柱和第二连接柱分别插入第一通孔中时，限位凸块也插入限位凹槽中，可以进一步提高第一装饰架和第二装饰架之间连接的紧密性。
8.本实用新型的进一步设置：所述装饰元件上设有四个装饰层，所述装饰层分别固定连接于装饰元件的四个面上，相邻两个装饰层所在平面之间的夹角为90度，每个装饰层上的颜色都不同。
9.采用上述技术方案，由于装饰元件上设有四个装饰层，每个装饰层上的颜色都不同，用户可以根据自身需求，选择喜欢的一个装饰层位于装饰元件的正上方，从而改变第一装饰架和第二装饰架上的装饰元件的颜色排列组合，给鞋子带来更多的款式选择。
10.本实用新型的进一步设置：所述第一装饰架包括第一连接杆和第二连接杆，所述第二装饰架包括第三连接杆和第四连接杆，所述第一连接杆、第二连接杆、第三连接杆和第四连接杆上均呈l形，所述第一连接杆和第三连接杆上分别设有第一定位槽和第二定位槽，所述第二连接杆和第四连接杆上分别设有第一定位块和第二定位块，所述第一定位块和第二定位块的形状大小分别与第一定位槽和第二定位槽的形状大小相适配，所述第一定位块和第二定位块具有一定弹性，所述第一定位块和第二定位块分别卡接于第一定位槽和第二定位槽中。
11.采用上述技术方案，由于第一连接杆、第二连接杆、第三连接杆和第四连接杆上均呈l形，且第一连接杆和第三连接杆上分别设有第一定位槽和第二定位槽，第二连接杆和第四连接杆上分别设有第一定位块和第二定位块，当需要将装饰元件从第一装饰架或第二装饰架上拆卸下来时，通过将第一定位块或第二定位块从第一定位槽或第二定位槽中拔出，然后再将装饰元件取出，更换上新的装饰元件后，再将第一定位块或第二定位块插入第一定位槽或第二定位槽中，使得组合成第一装饰架或第二装饰架，保证两者的结构稳定，同时可以方便用户拆卸、更换鞋子上的装饰元件。
附图说明

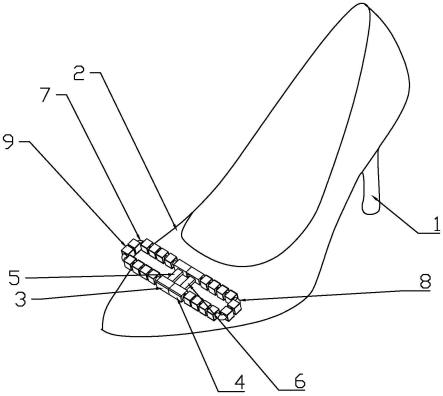

12.附图1为本实用新型具体实施例的一种用于女鞋的装饰品连接结构的结构示意图。
13.附图2为本实用新型具体实施例的一种用于女鞋的装饰品连接结构中第一装饰架和第二装饰架的爆炸视图。
14.附图3为本实用新型具体实施例的一种用于女鞋的装饰品连接结构中装饰元件的结构示意图。
15.1-鞋底部件，2-鞋面部件，3-第一连接基座，4-第二连接基座，5-第一连接柱，6-第二连接柱，7-第一装饰架，8-第二装饰架，9-装饰元件，10-第一通孔，11-第二通孔，12-限位凸块，13-限位凹槽，14-装饰层，15-第一连接杆，16-第二连接杆，17-第三连接杆，18-第四连接杆，19-第一定位槽，20-第二定位槽，21-第一定位块，22-第二定位块。
具体实施方式
16.如图1-3所示，一种用于女鞋的装饰品连接结构，包括鞋底部件1和连接于鞋底部
件1的鞋面部件2，所述鞋面部件2上设有固定连接于鞋面部件2的第一连接基座3、固定连接于鞋面部件2的第二连接基座4、连接于第一连接基座3的第一连接柱5、连接于第二连接基座4的第二连接柱6、连接于第一连接柱5的第一装饰架7和连接于第二连接柱6的第二装饰架8，所述第一装饰架7和第二装饰架8上分别设有若干个滑动连接于第一装饰架7和第二装饰架8的装饰元件9，所述装饰元件9上设有第一通孔10，所述第一装饰架7和第二装饰架8均可穿过第一通孔10，所述第一装饰架7和第二装饰架8上均设有第二通孔11，所述第二通孔11分别与第一连接柱5和第二连接柱6的形状大小相适配，当第一装饰架7和第二装饰架8分别插入第一连接柱5和第二连接柱6上时，所述第一装饰架7和第二装饰架8合围成长方形的封闭空间，所述第一连接柱5和第二连接柱6均呈长方柱形。
17.当需要将装饰品安装在鞋面部件2上时，首先，由于装饰元件9上设有第一通孔10，且第一装饰架7和第二装饰架8均可穿过第一通孔10，将第一装饰架7和第二装饰架8上的装饰元件9根据用户的个人喜好放置，从而提高鞋子上的装饰品的多样性，然后将第一装饰架7和第二装饰架8上的第二通孔11分别对准第一连接柱5和第二连接柱6插入，使得第一装饰架7和第二装饰架8的位置固定，此时，述第一装饰架7和第二装饰架8合围成长方形的封闭空间，且由于第一连接柱5和第二连接柱6均呈长方柱形，因此，可以进一步防止装饰品在鞋面上发生x轴方向的相对滑动，从而在第一装饰架7和第二装饰架8以及装饰元件9损坏时，能够方便拆卸下来更换新的零配件，避免资源浪费。
18.所述第一装饰架7上设有限位凸块12，所述第二装饰架8上设有限位凹槽13，当第一装饰架7和第二装饰架8分别插入第一连接柱5和第二连接柱6上时，所述限位凸块12与限位凹槽13的位置相对应，所述限位凸块12与限位凹槽13的形状大小相适配。
19.由于第一装饰架7上设有限位凸块12，所述第二装饰架8上设有限位凹槽13，首先，将第一装饰架7和第二装饰架8上的第一通孔10分别对准第一连接柱5和第二连接柱6，此时，限位凸块12与限位凹槽13的位置相对应，由于限位凸块12与限位凹槽13的形状大小相适配，在第一连接柱5和第二连接柱6分别插入第一通孔10中时，限位凸块12也插入限位凹槽13中，可以进一步提高第一装饰架7和第二装饰架8之间连接的紧密性。
20.所述装饰元件9上设有四个装饰层14，所述装饰层14分别固定连接于装饰元件9的四个面上，相邻两个装饰层14所在平面之间的夹角为90度，每个装饰层14上的颜色都不同。
21.由于装饰元件9上设有四个装饰层14，每个装饰层14上的颜色都不同，用户可以根据自身需求，选择喜欢的一个装饰层14位于装饰元件9的正上方，从而改变第一装饰架7和第二装饰架8上的装饰元件9的颜色排列组合，给鞋子带来更多的款式选择。
22.所述第一装饰架7包括第一连接杆15和第二连接杆16，所述第二装饰架8包括第三连接杆17和第四连接杆18，所述第一连接杆15、第二连接杆16、第三连接杆17和第四连接杆18上均呈l形，所述第一连接杆15和第三连接杆17上分别设有第一定位槽19和第二定位槽20，所述第二连接杆16和第四连接杆18上分别设有第一定位块21和第二定位块22，所述第一定位块21和第二定位块22的形状大小分别与第一定位槽19和第二定位槽20的形状大小相适配，所述第一定位块21和第二定位块22具有一定弹性，所述第一定位块21和第二定位块22分别卡接于第一定位槽19和第二定位槽20中。
23.由于第一连接杆15、第二连接杆16、第三连接杆17和第四连接杆18上均呈l形，且第一连接杆15和第三连接杆17上分别设有第一定位槽19和第二定位槽20，第二连接杆16和
第四连接杆18上分别设有第一定位块21和第二定位块22，当需要将装饰元件9从第一装饰架7或第二装饰架8上拆卸下来时，通过将第一定位块21或第二定位块22从第一定位槽19或第二定位槽20中拔出，然后再将装饰元件9取出，更换上新的装饰元件9后，再将第一定位块21或第二定位块22插入第一定位槽19或第二定位槽20中，使得组合成第一装饰架7或第二装饰架8，保证两者的结构稳定，同时可以方便用户拆卸、更换鞋子上的装饰元件9。
