一种新型制鞋烘烤箱的制作方法

本技术涉及皮鞋加工，尤其涉及一种新型制鞋烘烤箱。

背景技术：

1、皮鞋是指以天然皮革为鞋面，以皮革或橡胶、塑料、pu发泡、pvc等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类，鞋子生产制作过程,需要进行涂胶、烘干及定型处理等,以便消除帮面内应力,使鞋面更加贴楦,从而提高鞋子质量，对鞋子烘干时需要使用到烘烤箱。

2、现有的烘烤箱在使用时具有一定的弊端，对鞋子烘烤效果差，且不便于对不同型号的鞋子进行分类烘烤。

技术实现思路

1、基于背景技术中存在的技术问题，本实用新型提出了一种新型制鞋烘烤箱。

2、本实用新型提出的一种新型制鞋烘烤箱，包括烘烤箱本体，所述烘烤箱本体内开设有烘烤腔且烘烤箱本体的顶部开设有多个与烘烤腔连通的第一开口，所述烘烤箱本体上设有多个放置架，多个所述放置架分别穿过多个第一开口并伸入烘烤腔内，所述放置架上安装有用于封堵第一开口的密封盖，所述放置架的四周均形成有第二开口，所述放置架内连接有多个放置盒，且多个放置盒任意相邻两个之间距离可调，烘烤腔内安装有加热件以及用于驱动加热件向放置架靠近或远离的驱动件，所述烘烤箱本体上安装有与烘烤腔连通的风扇，所述烘烤箱本体的顶部安装有排气控制件。

3、优选的，所述加热件包括设置在烘烤腔内的两个装配块，且多个放置架位于两个装配块之间，两个所述装配块相对一侧均安装有多个加热管。

4、优选的，所述驱动件包括安装在烘烤箱本体两侧的两个电动推杆，两个所述装配块分别与两个电动推杆连接并由两个电动推杆驱动相互靠或远离。

5、优选的，所述排气控制件包括排气管与多个密封塞，所述排气管安装在烘烤箱本体的顶部并与烘烤腔连通，所述排气管上开设有多个透气孔，多个所述密封塞分别封堵多个透气孔。

6、优选的，所述放置架内安装有多个竖直设置的固定杆，且多个固定杆分布于放置盒的两侧，多个所述放置盒均滑动套接在多个固定杆上，所述放置盒上螺纹连接有与固定杆压紧的螺栓，所述放置盒的四周与底部均开设有开孔。

7、优选的，所述密封盖的顶部安装有把手。

8、本实用新型具有如下有益效果：

9、通过设置的放置架、放置盒，为了能够对不同型号的鞋子进行分类烘烤，可先根据鞋子的大小，对放置架内多个放置盒之间的距离进行调节，然后将不同型号的鞋子分别放入相应放置架内的放置盒上，该结构便于对不同型号的鞋子进行分类烘烤。

10、通过设置的加热件、排气控制件，为了提高鞋子烘烤的效果，可通过加热件对放置盒上放置的鞋子进行烘烤，在烘烤过程中，可根据烘烤的时间，通过驱动件驱动加热件向放置架靠近或远离，防止鞋子受热不均匀，对鞋子烘烤时，还可通过风扇将外部空气吹入烘烤腔内，从而进一步加速鞋子的烘干，当鞋子在烘烤时，还可通过排气控制件对排气的排量进行控制，该结构可使鞋子烘烤的更加均匀，提高烘烤的效果。

技术特征：

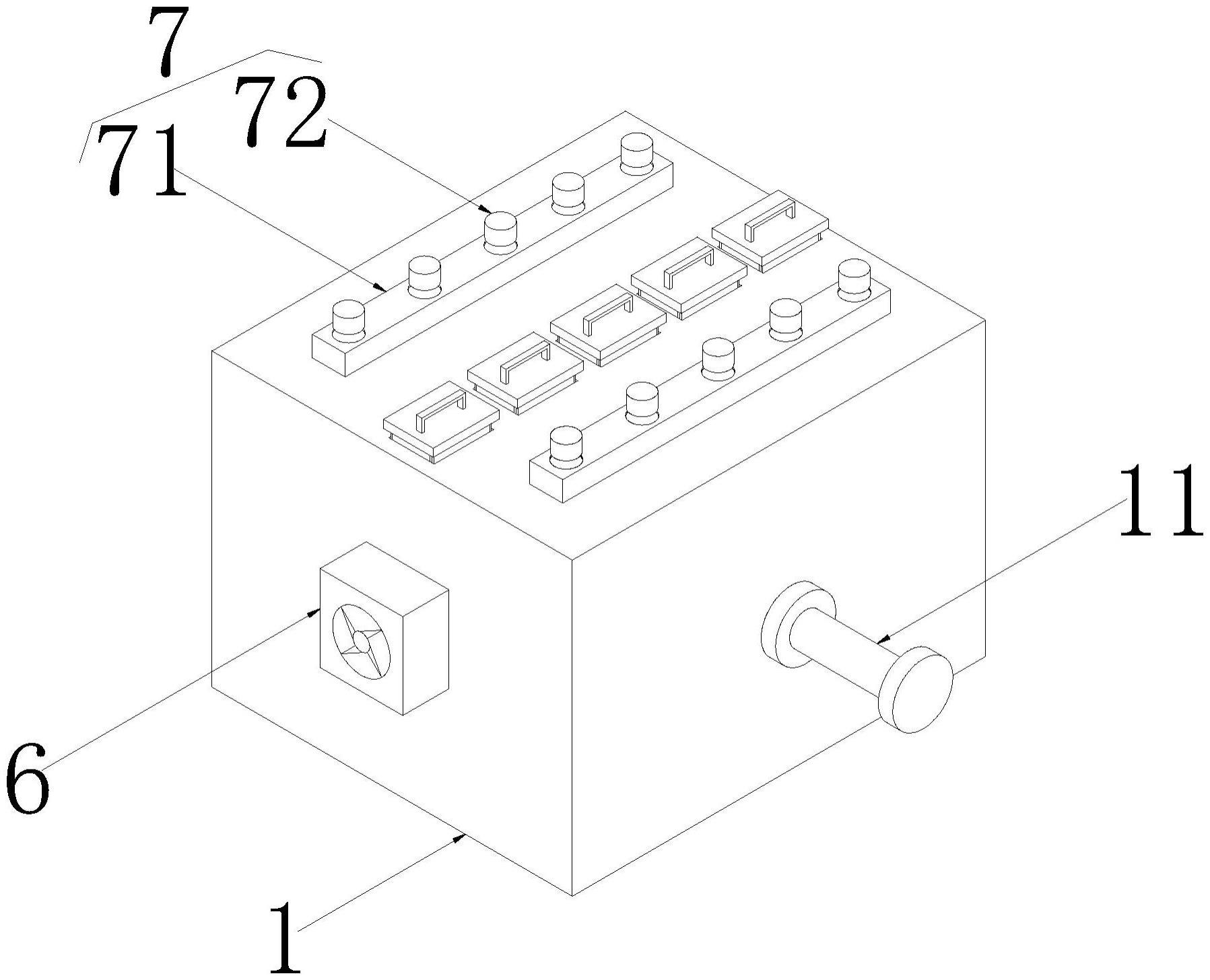

1.一种新型制鞋烘烤箱，其特征在于：包括烘烤箱本体(1)，所述烘烤箱本体(1)内开设有烘烤腔且烘烤箱本体(1)的顶部开设有多个与烘烤腔连通的第一开口，所述烘烤箱本体(1)上设有多个放置架(2)，多个所述放置架(2)分别穿过多个第一开口并伸入烘烤腔内，所述放置架(2)上安装有用于封堵第一开口的密封盖(4)，所述放置架(2)的四周均形成有第二开口，所述放置架(2)内连接有多个放置盒(3)，且多个放置盒(3)任意相邻两个之间距离可调，烘烤腔内安装有加热件(5)以及用于驱动加热件(5)向放置架(2)靠近或远离的驱动件，所述烘烤箱本体(1)上安装有与烘烤腔连通的风扇(6)，所述烘烤箱本体(1)的顶部安装有排气控制件(7)。

2.根据权利要求1所述的一种新型制鞋烘烤箱，其特征在于：所述加热件(5)包括设置在烘烤腔内的两个装配块(51)，且多个放置架(2)位于两个装配块(51)之间，两个所述装配块(51)相对一侧均安装有多个加热管(52)。

3.根据权利要求2所述的一种新型制鞋烘烤箱，其特征在于：所述驱动件包括安装在烘烤箱本体(1)两侧的两个电动推杆(11)，两个所述装配块(51)分别与两个电动推杆(11)连接并由两个电动推杆(11)驱动相互靠或远离。

4.根据权利要求3所述的一种新型制鞋烘烤箱，其特征在于：所述排气控制件(7)包括排气管(71)与多个密封塞(72)，所述排气管(71)安装在烘烤箱本体(1)的顶部并与烘烤腔连通，所述排气管(71)上开设有多个透气孔，多个所述密封塞(72)分别封堵多个透气孔。

5.根据权利要求1-4任一项所述的一种新型制鞋烘烤箱，其特征在于：所述放置架(2)内安装有多个竖直设置的固定杆(8)，且多个固定杆(8)分布于放置盒(3)的两侧，多个所述放置盒(3)均滑动套接在多个固定杆(8)上，所述放置盒(3)上螺纹连接有与固定杆(8)压紧的螺栓(9)，所述放置盒(3)的四周与底部均开设有开孔。

6.根据权利要求1-4任一项所述的一种新型制鞋烘烤箱，其特征在于：所述密封盖(4)的顶部安装有把手(10)。

技术总结
本技术提出了一种新型制鞋烘烤箱，包括烘烤箱本体，所述烘烤箱本体内开设有烘烤腔且烘烤箱本体的顶部开设有多个与烘烤腔连通的第一开口，所述烘烤箱本体上设有多个放置架，多个所述放置架分别穿过多个第一开口并伸入烘烤腔内，所述放置架上安装有用于封堵第一开口的密封盖，所述放置架的四周均形成有第二开口，所述放置架内连接有多个放置盒，且多个放置盒任意相邻两个之间距离可调，烘烤腔内安装有加热件以及用于驱动加热件向放置架靠近或远离的驱动件，所述烘烤箱本体上安装有与烘烤腔连通的风扇，所述烘烤箱本体的顶部安装有排气控制件。本技术提出了一种新型制鞋烘烤箱，解决了鞋子烘烤不均匀，烘烤效果差的问题。

技术研发人员：蔡晓盼
受保护的技术使用者：泉州市福盟自动化科技有限公司
技术研发日：20221027
技术公布日：2024/1/13
