一种吹风机出风装置的制作方法

1.本实用新型涉及吹风机技术领域，特别涉及一种具有护发功能的吹风机出风装置。


背景技术：

2.目前，市场上常见的吹风机多用于对头发的干燥和辅助造型，因为吹风机对着头发吹风，故而产生了能吹出带有护发气体的吹风机，通过吹风机将护发气体吹至头发，在干发的同时达到护发的功能。
3.现有技术中，能吹出带有护发气体的吹风机有两种方式，其一是在吹风机内设置雾化装置，雾化装置内装护发物品，通过雾化装置产生护发气体，由吹风机吹出，如专利号为202221208185.1，名称为毛发护理设备的实用新型专利，该专利公开了在吹风机内安装雾化装置，并通过喷嘴将雾化的护发气体输送至出风口，由吹风机吹出；其二是在吹风机的主体内安装护发模组，如专利号为202122814139.8，名称为一种吹风机的实用新型专利，该专利公开了在吹风机的主体内安装护发模组，护发模组上具有挥发孔，护发模组包括容置组件、引导组件以及加热组件，且该容置组件能够收容护发物，使护发物不易于泄漏，同时在引导组件和加热组件的联合作用下，容置组件中的护发物能够挥发出容置腔，使护发模组中的护发物能够挥发到吹风机主体结构内，由吹风机主体吹出护发气体。由此可知，现有的此类能吹出带有护发气体的吹风机内的发出护发气体的护发组件均是安装在吹风机主体内的，不可拆卸更换，且不具有风速调节功能。


技术实现要素：

4.本实用新型的主要目的是提供一种吹风机出风装置，旨在实现出风装置具有护发功能以及调风功能。
5.本实用新型提出一种吹风机出风装置，包括与吹风机主体可拆卸连接的风罩以及安装在所述风罩内的调风护发组件，所述风罩包括进风连接端和出风端，所述出风端设有端盖，所述端盖上设有多个相互均匀间隔并围绕所述端盖的中心位置向外呈辐射状排列的第一出风孔和多个位于所述第一出风孔的外围的第二出风孔，所述调风护发组件包括中央部和从所述中央部向外辐射的多个辐条，所述中央部可转动的连接在所述端盖背面的中央位置，所述辐条位置与相邻的所述第一出风孔之间的间隔位置对应，通过转动所述中央部能带动所述辐条移动以部分遮挡或全部遮挡所述第一出风孔，实现调风；所述中央部上设有第一容纳槽，所述辐条上设有与所述第一容纳槽连通的第二容纳槽，所述第一容纳槽和所述第二容纳槽中安装有护发物吸附件。
6.优选地，所述第一容纳槽和所述第二容纳槽的侧壁呈倾斜设置，形成向其所在的所述第一容纳槽、所述第二容纳槽的内侧倾斜的倾斜导流面。
7.优选地，所述倾斜导流面上设有多个出气孔。
8.优选地，所述第一容纳槽和所述第二容纳槽上盖设有上盖，所述上盖上设有多个
出气孔，所述上盖的与所述第一容纳槽对应的位置设有滴液孔。
9.优选地，所述护发物吸附件为吸水棉。
10.优选地，所述端盖背面的中央位置设有圆形的连接槽，所述中央部的背面设有与所述连接槽内腔适配的卡接环，所述卡接环的侧壁外侧设有一圈卡接槽，所述连接槽内壁设有多个与所述卡接槽适配的卡块，所述卡块卡入所述卡接槽中使所述调风护发组件可转动的安装在所述端盖背面；所述卡接槽的内壁面上设有用于定位的第一齿纹，所述卡块的朝向所述第一齿纹的端面设有第二齿纹，所述第一齿纹与所述第二齿纹啮合。
11.优选地，所述卡接环的侧壁上设有多个从端面竖向切至所述卡接槽位置的切口。
12.优选地，所述进风连接端的侧壁外侧设有一圈用于与吹风机主体上的卡块进行卡扣连接的第二卡接槽，所述进风连接端的侧壁上设有多个从端面竖向切至卡接槽位置的第二切口。
13.本实用新型的有益效果为：
14.本实用新型提出的吹风机出风装置在风罩内安装调风护发组件，风罩的端盖上设有多个相互均匀间隔并围绕端盖的中心位置向外呈辐射状排列的第一出风孔和多个位于第一出风孔的外围的第二出风孔，调风护发组件包括中央部和从中央部向外辐射的多个辐条，中央部可转动的连接在端盖背面的中央位置，辐条位置与相邻的第一出风孔之间的间隔位置对应，通过转动中央部能带动辐条移动以部分遮挡或全部遮挡第一出风孔，从而实现调风。
15.并且，中央部上设有第一容纳槽，辐条上设有与第一容纳槽连通的第二容纳槽，第一容纳槽和第二容纳槽中安装有护发物吸附件，通过护发物吸附件吸附护发物，比如护发精油、护发液等，风罩安装在吹风机主体的出风口，吹出的热风会促使护发物吸附件吸附的护发物快速挥发，并随热风一同吹出，对头发起到吹风和护发的功能。
16.风罩与吹风机主体为可拆卸式连接，调风护发组件与风罩为可拆卸式连接，从而调风护发组件可拆卸更换。
附图说明
17.图1为本实用新型的实施例中吹风机出风装置与吹风机主体连接的结构示意图。
18.图2为实用新型的实施例中的吹风机主体的示意图。
19.图3为本实用新型的实施例中风罩的结构示意图。

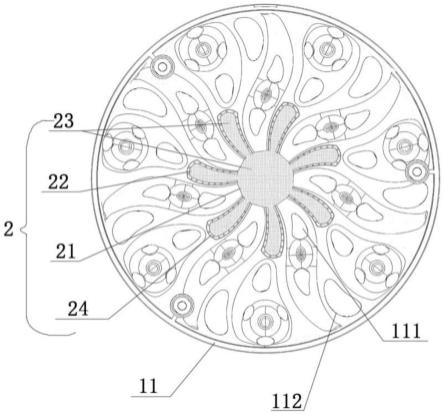

20.图4为本实用新型的实施例中调风护发组件安装在端盖背部且不遮挡第一出风孔时的示意图。
21.图5为本实用新型的实施例中调风护发组件安装在端盖背部且遮挡第一出风孔时的示意图。
22.图6为本实用新型的实施例中端盖背部的结构示意图。
23.图7为本实用新型的实施例中调风护发组件的卡接环的结构示意图。
24.图8为本实用新型的实施例中调风护发组件的局部结构示意图。
25.本实用新型目的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
26.应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
27.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或者类似的标号标识相同或者类似的元件或者具有相同或者类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
28.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或者暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
29.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一特征和第二特征直接接触，或第一特征和第二特征通过中间媒介间接接触，而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或者斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。
30.参照图1-8，提出本实用新型的吹风机出风装置的一实施例：
31.一种吹风机出风装置，包括与吹风机主体100可拆卸连接的风罩1以及安装在风罩1内的调风护发组件2。风罩1包括进风连接端和出风端，进风连接端的侧壁外侧设有一圈用于与吹风机主体100上的卡块101进行卡扣连接的第二卡接槽，进风连接端的侧壁上设有多个从端面竖向切至卡接槽位置的第二切口。由于第二切口的设置，进风连接端在受外力作用下，其口径利于内缩，从而利于吹风机主体100上的卡块101卡入第二卡接槽中，实现风罩1与吹风机主体100的可拆卸连接。
32.风罩1的出风端设有端盖11，端盖11上设有多个相互均匀间隔并围绕端盖的中心位置向外呈辐射状排列的一圈第一出风孔111和多个位于第一出风孔111的外围的第二出风孔112。吹风机主体100吹出的风从第一出风孔111和第二出风孔112吹出。
33.调风护发组件2包括中央部21和从中央部21向外辐射的多个辐条22，中央部21可转动的连接在端盖11背面的中央位置，辐条22位置与相邻的第一出风孔111之间的间隔位置对应，通过转动中央部21能带动辐条22移动以部分遮挡或全部遮挡第一出风孔111，从而实现调风。部分遮挡至全部遮挡第一出风孔111能逐步减小出风量，但辐条22的长度不足以遮挡第二出风孔112，从而第二出风孔112能持续出风。
34.在一较佳实施例中，端盖11背面的中央位置设有圆形的连接槽113，中央部21的背面设有与连接槽113内腔适配的卡接环25，卡接环25的侧壁外侧设有一圈第一卡接槽251，连接槽113内壁设有多个与第一卡接槽251适配的第一卡块114，第一卡块114卡入第一卡接槽251中使调风护发组件2可转动的安装在端盖11背面。
35.卡接环25的侧壁上设有多个从端面竖向切至第一卡接槽251位置的第一切口253。由于第一切口253的设置，卡接环25在受外力作用下，其口径利于内缩，从而利于第一卡块114卡入第一卡接槽251中，实现调风护发组件2与风罩1的可拆卸连接。风罩1与吹风机主体
100为可拆卸式连接，调风护发组件2与风罩1为可拆卸式连接，从而调风护发组件2可拆卸更换。
36.第一卡接槽251的内壁面上设有用于定位的第一齿纹252，第一卡块114的朝向第一齿纹252的端面设有第二齿纹，第一齿纹252与第二齿纹啮合。转动调风护发组件2至所需位置，通过第一齿纹252和第二齿纹的啮合实现调风护发组件2的定位。
37.调风护发组件2的中央部21上设有第一容纳槽，辐条22上设有与第一容纳槽连通的第二容纳槽，第一容纳槽和第二容纳槽中安装有护发物吸附件23。从第一容纳槽加入护发物，例如护发精油，护发物吸附件23为吸水棉，第一容纳槽中的护发物吸附件和第二容纳槽中的护发物吸附件为一体成型，通过位于第一容纳槽位置的护发物吸附件23将护发精油传导给位于各个第二容纳槽位置的护发物吸附件。在吹风机主体100上连接风罩1之前，先从第一容纳槽中加入护发物即可。
38.通过护发物吸附件23吸附护发物，风罩1安装在吹风机主体100的出风口，吹出的热风会促使护发物吸附件23吸附的护发物快速挥发，并随热风一同吹出，对头发起到吹风和护发的功能。
39.在一较佳实施例中，第一容纳槽和第二容纳槽的侧壁呈倾斜设置，形成向其所在的第一容纳槽、第二容纳槽的内侧倾斜的倾斜导流面24，能减小风阻，利于出风。
40.倾斜导流面24上设有多个出气孔26，从护发物吸附件挥发的气体能从出气孔和第一容纳槽以及第二容纳槽的前端发出，而倾斜导流面24能减小风阻，从而更加利于挥发气体的导出。
41.在一较佳实施例中，还可在第一容纳槽和第二容纳槽上盖设上盖，上盖上设有多个出气孔，用于发出挥发气体。上盖的与第一容纳槽对应的位置设有滴液孔，用于滴入护发物。当然，在其他实施例中，也可不用设置上盖。
