一种偏瘫用肘托衣的制作方法

本技术涉及医疗，具体为一种偏瘫用肘托衣。

背景技术：

1、偏瘫又叫半身不遂，是指同一侧上下肢、面肌和舌肌下部的运动障碍，是急性脑血管病的常见症状。轻度偏瘫病人虽然尚能活动，但走起路来，往往上肢屈曲，下肢伸直，瘫痪的下肢走一步划半个圈，这种特殊的走路姿势，叫做偏瘫步态。严重者常卧床不起，丧失生活能力。

2、在治疗偏瘫的时候，需要使用到肘托衣进行衬托扶持，但是，现有的肘托一般都是直接套入的，不能够实现调节，这样容易总成手肘部位，过于紧，容易血液流通不畅，以及对于手肘的悬挂方式较为单一，不能够有效的进行扶持等问题。

技术实现思路

1、本实用新型的目的在于提供一种偏瘫用肘托衣，具有便于进行调节松紧度，便于进行多种悬挂扶持等优点，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种偏瘫用肘托衣，包括衣服本体，所述衣服本体上安装有若干卡扣机构；

4、还包括有手肘套，所述手肘套的两侧顶端固定连接有第一绷带和第二绷带，所述第一绷带的内侧设有魔术贴勾面，所述第二绷带的外侧设有魔术贴毛面，所述手肘套的两侧壁上均安装有挂环机构；

5、还包括有挂带，所述挂带的两端分别安装有卡扣机构；

6、所述卡扣机构包括有安装板，所述安装板上设有外壳体，所述安装板的中间固定安装有卡合柱，所述外壳体的内部设有安装柱，所述安装柱的底部开设有限位槽，所述限位槽上设有若干第一卡接环，所述卡合柱上设有若干第二卡接环，所述安装柱的顶端活动连接有椭圆纽扣。

7、优选的，所述安装柱的端部开设有卡合槽，所述卡合槽的底部开设有限位环槽，所述椭圆纽扣的底部固定连接有转动柱，所述转动柱活动处于所述卡合槽的内部，所述转动柱的底端固定设有第一限位环，所述第一限位环活动处于所述限位环槽的内部。

8、优选的，所述安装柱的底部固定设有第二限位环，所述第二限位环活动处于所述外壳体的内部。

9、优选的，所述安装板通过铆钉固定安装在所述衣服本体上以及固定安装在所述挂带的底端。

10、优选的，所述衣服本体的上端开设有领口，所述衣服本体的两侧开设有袖口，所述衣服本体的一侧边设有穿戴拉链。

11、优选的，所述衣服本体的上端设有限位带，所述限位带的一端通过纱线固定缝合在所述衣服本体上，所述限位带的另一端通过暗扣连接在所述衣服本体上。

12、优选的，所述挂环机构包括有固定板，所述固定板固定连接在所述手肘套的两侧，所述固定板上转动安装有旋转柱，所述旋转柱上贯穿安装有椭圆挂环。

13、优选的，所述衣服本体的侧面设有侧钩；所述侧钩便于所述手肘套置于侧面。

14、优选的，所述卡扣机构在所述衣服本体的前面具备左右之分，为了适应偏瘫患者有左右偏瘫之分。

15、与现有技术相比，本实用新型的有益效果是：

16、本实用新型在使用的时候，手肘套通过第一绷带和第二绷带进行缠绕，并且在第一绷带和第二绷带上设有魔术贴勾面和魔术贴毛面，便于实现调节松紧度，并且通过挂环机构和卡扣机构实现对手肘套进行悬挂连接，并且手肘套通过挂环机构和卡扣机实现与衣服本体或者是挂带进行连接，实现对手肘部进行扶持，保持稳定性。

技术特征：

1.一种偏瘫用肘托衣，包括衣服本体(1)，其特征在于：所述衣服本体(1)上安装有若干卡扣机构(2)；

2.根据权利要求1所述的一种偏瘫用肘托衣，其特征在于：所述安装柱(22)的端部开设有卡合槽(19)，所述卡合槽(19)的底部开设有限位环槽(20)，所述椭圆纽扣(13)的底部固定连接有转动柱(12)，所述转动柱(12)活动处于所述卡合槽(19)的内部，所述转动柱(12)的底端固定设有第一限位环(21)，所述第一限位环(21)活动处于所述限位环槽(20)的内部。

3.根据权利要求1所述的一种偏瘫用肘托衣，其特征在于：所述安装柱(22)的底部固定设有第二限位环(23)，所述第二限位环(23)活动处于所述外壳体(11)的内部。

4.根据权利要求1所述的一种偏瘫用肘托衣，其特征在于：所述安装板(18)通过铆钉(26)固定安装在所述衣服本体(1)上以及固定安装在所述挂带(8)的底端。

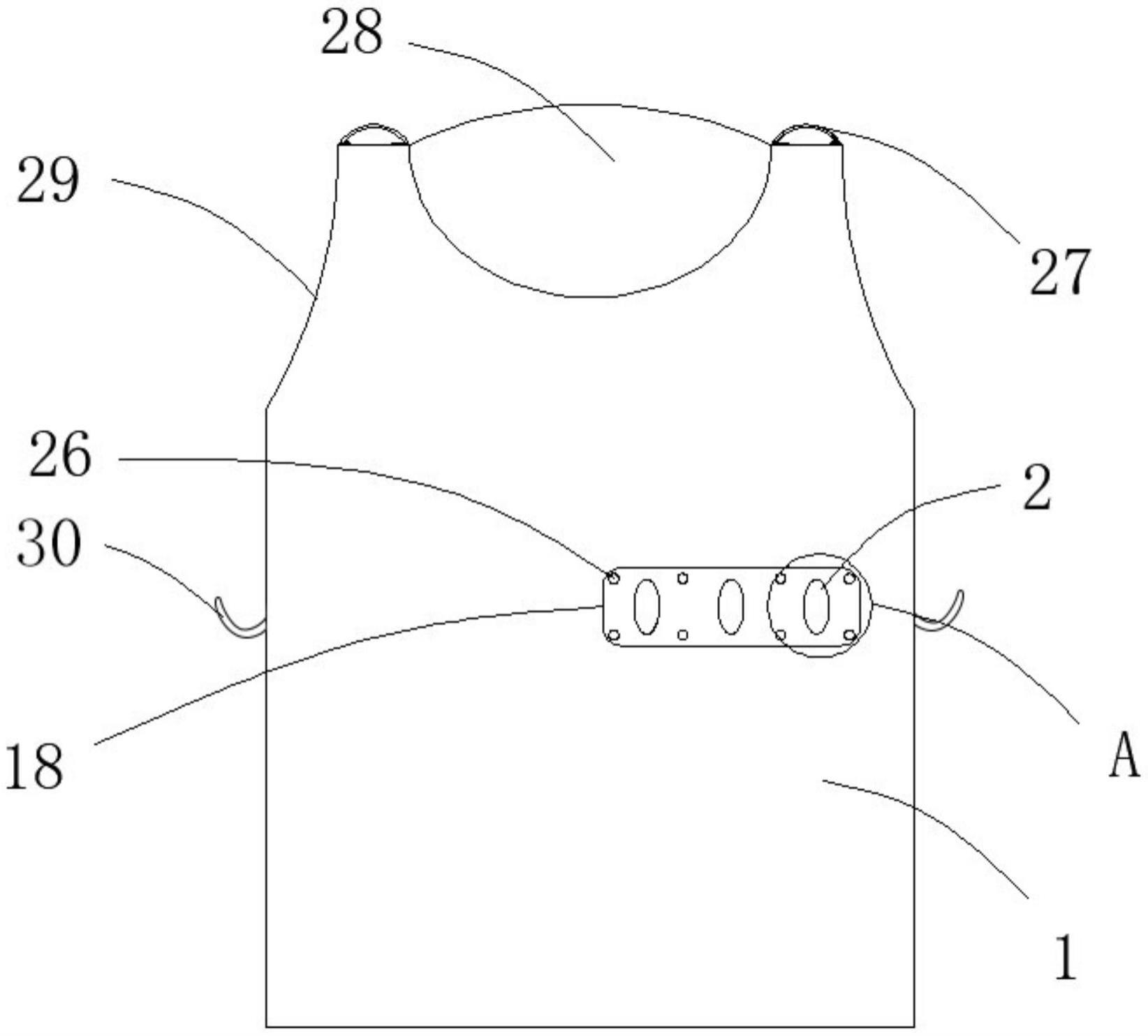

5.根据权利要求1所述的一种偏瘫用肘托衣，其特征在于：所述衣服本体(1)的上端开设有领口(28)，所述衣服本体(1)的两侧开设有袖口(29)，所述衣服本体(1)的一侧边设有穿戴拉链。

6.根据权利要求1所述的一种偏瘫用肘托衣，其特征在于：所述衣服本体(1)的上端设有限位带(27)，所述限位带(27)的一端通过纱线固定缝合在所述衣服本体(1)上，所述限位带(27)的另一端通过暗扣连接在所述衣服本体(1)上。

7.根据权利要求1所述的一种偏瘫用肘托衣，其特征在于：所述挂环机构(9)包括有固定板(24)，所述固定板(24)固定连接在所述手肘套(3)的两侧，所述固定板(24)上转动安装有旋转柱(25)，所述旋转柱(25)上贯穿安装有椭圆挂环(10)。

8.根据权利要求1所述的一种偏瘫用肘托衣，其特征在于：所述衣服本体(1)的侧面设有侧钩(30)。

技术总结
本技术公开了一种偏瘫用肘托衣，包括衣服本体，所述衣服本体上安装有若干卡扣机构；还包括有手肘套，所述手肘套的两侧顶端连接有第一绷带和第二绷带，所述第一绷带的内侧设有魔术贴勾面，所述第二绷带的外侧设有魔术贴毛面，所述手肘套的两侧壁上均安装有挂环机构；还包括有挂带，所述挂带的两端分别安装有卡扣机构；所述卡扣机构包括有安装板，所述安装板上设有外壳体，所述安装板的中间安装有卡合柱，所述外壳体的内部设有安装柱，所述安装柱的底部开设有限位槽，所述限位槽上设有若干第一卡接环，所述卡合柱上设有若干第二卡接环，所述安装柱的顶端连接有椭圆纽扣。本技术具有便于进行调节松紧度，便于进行多种悬挂扶持。

技术研发人员：高翔
受保护的技术使用者：上海冬雷脑科医院有限公司
技术研发日：20221031
技术公布日：2024/1/13
