一种多功能吊床的制作方法

1.本实用新型涉及吊床技术领域，具体涉及一种多功能吊床。


背景技术：

2.吊床是野外活动中轻便且易于携带的卧具，通常将制作吊床的材料拴在两棵树之间，为使用者提供舒适的休闲空间，依据制造的材料分为布吊床和绳网吊床等，使用时吊床两端分别汇聚为一点，然后通过两端设置的绳子与固定物连接，起到固定作用，但是由于两端汇聚为一点，形成一个轴线，使用者在躺平时无法稳定重心难以保持平衡，使吊床翻转，容易造成使用者坠落到地上。
3.中国公开专利文献中公开了一个名为“防侧翻吊床”的专利，(其授权公告号为cn205338055u，授权公告日期2016年6月29日)，其方案为，在主体的端侧分别对称连接拉线，在同一端侧的两个拉线之间设有可调限位件。
4.上述专利技术方案中，吊床防侧翻主要由拉线和限位件实现，由于两侧并没有设置防护，其安全系数不高，并且现有吊床只能为单人使用，不能根据季节的不同更换防蚊网和防晒网，使用功能较为单一。


技术实现要素：

5.本实用新型的目的在于提供一种多功能吊床，为了解决在使用时吊床两端分别汇聚为一点，用户在躺平时无法稳定重心难以保持平衡，使吊床翻转的问题以及吊床只能单人使用并且不能根据季节不同更换防蚊网和防晒网的问题。
6.本实用新型的目的可以通过以下技术方案实现：
7.一种多功能吊床，包括吊床本体与两个牵引绳组，所述吊床本体的两端分别设置有套筒，所述套筒内安装有支撑立杆，所述支撑立杆的一端与支撑横杆卡合连接，吊床本体一侧的所述牵引绳组与所述支撑横杆可拆卸连接，所述牵引绳组包括三条牵引绳，三条所述牵引绳呈三角形连接结构；
8.吊床本体两侧竖直方向的中间位置设置有分隔网与弧形连杆，吊床本体的水平位置两侧可拆卸连接有篷布，篷布的中心位置可拆卸连接有网布。
9.作为本实用新型进一步的方案：支撑横杆的两端设置有连接部，支撑立杆的上方安装有套环，套环与连接部卡合连接。
10.作为本实用新型进一步的方案：三条牵引绳的一端汇聚在一点上并延伸出来一条固定弹力绳，三条牵引绳的另一端均安装有弹力吊钩。
11.作为本实用新型进一步的方案：支撑横杆上开设有若干孔，所述弹力吊钩穿设于支撑横杆上的孔与支撑横杆连接。
12.作为本实用新型进一步的方案：分隔网的底部设置有套筒，套筒与吊床本体连接，套筒内安装有用于将吊床本体分隔成两个凹陷腔室的弧形连杆。
13.作为本实用新型进一步的方案：吊床本体的水平位置两侧均设置有第一拉链，吊
床本体通过第一拉链可拆卸连接有篷布。
14.作为本实用新型进一步的方案：篷布的中心位置安装有第二拉链，篷布通过第二拉链可拆卸连接有网布。
15.本实用新型的有益效果：
16.(1)本实用新型通过将支撑立杆装入吊床本体的套筒里，再将支撑立杆与支撑横杆卡合连接，对吊床本体起到固定作用，使吊床本体不易侧翻；
17.(2)本实用新型通过将牵引绳组的三条牵引绳设置为三角连接结构，可以有效分散重力，并保持吊床本体的稳固性，使其不易晃动和侧翻；
18.(3)本实用新型通过在吊床本体上设置可拆卸的篷布以及在篷布的中心位置设置可拆卸的网布，可以根据不同季节，不同天气，对网布进行更换，且拆卸方便；
19.(4)本实用新型通过在吊床本体两侧竖直方向的中间位置设置分隔网与弧形连杆，可以将吊床本体分隔成两个凹陷的腔室，供双人使用。
附图说明
20.下面结合附图对本实用新型作进一步的说明。

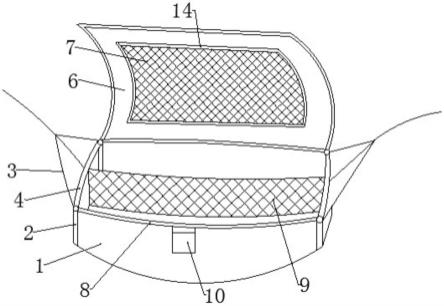

21.图1是本实用新型吊床本体的结构示意图；
22.图2是本实用新型弧形连杆的结构示意图；
23.图3是本实用新型支撑横杆的结构示意图；
24.图4是本实用新型支撑立杆的结构示意图；
25.图5是本实用新型牵引绳组的结构示意图。
26.图中：1、吊床本体；2、支撑立杆；3、牵引绳组；4、支撑横杆；5、弹力吊钩；6、篷布；7、网布；8、第一拉链；9、分隔网；10、收纳袋；11、连接部；12、套环；13、固定弹力绳；14、第二拉链；15、弧形连杆。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.请参阅图1-图5所示，本实用新型为一种多功能吊床，包括吊床本体1与两个牵引绳组3，吊床本体1的两端分别设置有套筒，套筒内安装有支撑立杆2，支撑立杆2的一端与支撑横杆4卡合连接，支撑横杆4上开设有若干孔，牵引绳组3穿过支撑横杆4上的孔与支撑横杆4可拆卸连接，吊床本体1的水平位置两侧均设置有第一拉链8，吊床本体1通过第一拉链8可拆卸连接有篷布6，篷布6的中心位置安装有第二拉链14，篷布6通过第二拉链14可拆卸连接有网布7，网布7可为防蚊网或防晒网，可以根据不同季节，不同天气，对网布7进行更换，且拆卸方便；
29.吊床本体1两侧竖直方向的中间位置设置有分隔网9，分隔网9的底部设置有套筒，套筒与吊床本体1连接，套筒内安装有弧形连杆15，用于将吊床本体1分隔成两个凹陷的腔室，可以供双人使用，吊床本体1的一侧设置有收纳袋10，收纳袋10用于收纳手机等物品；
30.如图3-图4所示，支撑横杆4的两端设置有连接部11，支撑立杆2的上方安装有套环12，套环12与连接部11卡合连接，由于支撑立杆2与支撑横杆4的连接对吊床本体1起到固定作用，使吊床本体1不易侧翻；
31.如图5所示，牵引绳组3包括三条牵引绳，三条牵引绳呈三角形连接结构，当吊床本体1承受人体重量而下压时，三条牵引绳形成的三角连接结构能有效分散重力，并保持吊床本体1的稳固性，使其不易晃动和侧翻，三条牵引绳的一端汇聚在一点上并延伸出来一条固定弹力绳13，三条牵引绳的另一端均安装有弹力吊钩5，弹力吊钩5为橡胶材质，弹力吊钩5穿过支撑横杆4上的孔与支撑横杆4连接，吊床本体1在承受重量时，用弹力吊钩5牵引可以避免吊床本体1因压力过大而断裂；
32.具体使用时，将支撑立杆2装入吊床本体1的套筒里，再将支撑立杆2与支撑横杆4卡合连接，牵引绳组3连接在吊床本体1的两侧，牵引绳组3的三条牵引绳呈三角形连接结构，当吊床本体1承受人体重量而下压时，三条牵引绳形成的三角连接结构能有效分散重力，并保持吊床本体1的稳固性，使其不易晃动和侧翻，固定弹力绳13用于绑在树干或其他支撑杆上，牵引绳组3的弹力吊钩5穿过支撑横杆4上的孔与支撑横杆4连接，吊床本体1在承受重量时，用弹力吊钩5牵引可以避免吊床本体1因压力过大而断裂，分隔网9与弧形连杆15用于将吊床本体1分隔为两个凹陷部分供双人使用，当下雨时，用第一拉链8将篷布6盖上，防止雨淋，当晴天有蚊虫时，将篷布6上的中间部分拆卸更换为网布7，网布7可根据防蚊功能或防晒功能自己更换，当户外下雨时，可以将网布7拆卸更换为篷布6。
33.本实用新型的工作原理：本实用新型的目的在于提供一种多功能吊床，将支撑立杆2装入吊床本体1的套筒里，再将支撑立杆2与支撑横杆4卡合连接，牵引绳组3连接在吊床本体1的两侧，牵引绳组3的三条牵引绳呈三角形连接结构，能有效分散人体的重力，并保持吊床本体1的稳固性，使其不易晃动和侧翻，固定弹力绳13用于绑在树干或其他支撑杆上，牵引绳组3的弹力吊钩5穿过支撑横杆4上的孔与支撑横杆4连接，吊床本体1在承受重量时，用弹力吊钩5牵引可以避免吊床本体1因压力过大而断裂，分隔网9与弧形连杆15用于将吊床本体1分隔为两个凹陷部分供双人使用，当下雨时，用第一拉链8将篷布6盖上，防止雨淋，当晴天有蚊虫时，将篷布6上的中间部分拆卸更换为网布7，网布7可根据防蚊功能或防晒功能自己更换。
34.以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
