一种镂空多层黄金饰品的制作方法

1.本实用新型涉及贵金属饰品技术领域，特别是一种镂空多层黄金饰品。


背景技术：

2.珠宝首饰因其选用的材质不同，色彩不同，质地不同，设计款式不同，工艺做工不同包括使用和佩戴方法的不同，给人带来的感觉自然也是不同的。人们根据这些不同的特质，赋予珠宝首饰以不同的内涵，这即是珠宝首饰的个性色彩。
3.目前，黄金类首饰的应用范围越来越为广泛，尤其是项链类的饰品。镂空工艺的黄金视频广受欢迎，但是，由于镂空工艺较为繁琐，使得该种工艺饰品的生产效率较低，现有黄金饰品的造型较为单一，难以满足佩戴者的需求。


技术实现要素：

4.本实用新型的目的在于克服现有技术的缺点，提供一种镂空多层黄金饰品，有效解决了现有技术的不足。
5.为了实现上述目的，本实用新型一方面的实施例提供了一种镂空多层黄金饰品，包括链牌，所述链牌为圆环形，所述链牌内部的中层固定连接有镂空板，所述镂空板圆心处外表面的两侧均固定连接有连接筒，两个所述连接筒的外部均转动连接有镂空牌，两个所述连接筒外端的内部均螺纹连接有限位柱，所述链牌顶面的中部开设有组装孔，所述组装孔的内部设置有组装帽，所述组装帽的外部转动连接有挂环。
6.由上述任一方案优选的是，所述镂空板圆心处外表面的两侧均外凸形成有凸台，两个所述镂空牌与所述镂空板之间完全不接触，通过使用该方案可隔开镂空板与镂空牌，避免二者之间出现运动摩擦。
7.由上述任一方案优选的是，两个所述限位柱的外表面分别与所述链牌外表面的两侧平齐，通过使用该方案使饰品的外观效果较好。
8.由上述任一方案优选的是，所述组装孔底壁的中部固定连接有螺纹柱，所述组装帽的截面形状为几字形，所述螺纹柱与所述组装帽的内部螺纹连接，通过使用该方案可实现组装帽的固定安装。
9.由上述任一方案优选的是，所述组装帽顶面边缘处的四周均固定连接有钉柱，所述组装帽的外部转动连接有吊座，多个所述钉柱的上方均向内弯折，所述吊座的顶面固定连接有所述挂环，通过使用该方案可对吊座的位置进行限制，避免其脱落。
10.本实用新型具有以下优点：
11.1、该镂空多层黄金饰品，以链牌作为主体，链牌为圆环形，在链牌内部的中层固定连接有镂空板，其中，在镂空板圆心处外表面的两侧均外凸形成有凸台，在两个凸台的外部均固定连接有连接筒，两个连接筒的外部均转动连接有镂空牌，镂空牌与镂空板之间完全不接触，使得镂空牌可自由转动，两个镂空牌与镂空板可组成立体的镂空结构，使得整个饰品的可玩性和外观较好，同时，在两个连接筒的内部螺纹连接限位柱，两个限位柱的外表面
分别与链牌外表面的两侧平齐，避免链牌的外部较为突兀，影响佩戴体验感，并且，两个镂空牌可单独取下佩戴，使得整个饰品具有较高的实用性。
12.2、该镂空多层黄金饰品，在链牌的顶部开设有组装孔，在组装孔底壁的中部固定连接有螺纹柱，在组装孔的内部设置有组装帽，组装帽的截面形状为几字形，组装帽与螺纹柱螺纹连接，其中，在组装帽顶面边缘处的四周均固定连接有钉柱，在组装帽的外部转动连接有吊座，将多个钉柱的上方折弯，可对吊座进行限位，使吊座可自由转动，在吊座的顶面固定连接有挂环，佩戴者可由挂环对该饰品进行佩戴，同时，可转动的链牌会提高饰品的观赏效果。
附图说明
13.图1为本实用新型的结构示意图；

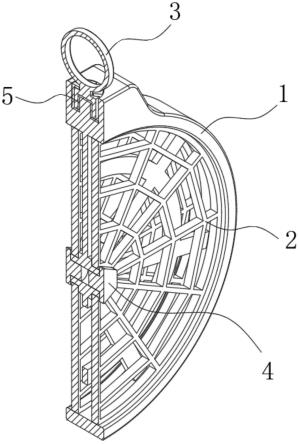

14.图2为本实用新型中图1的内部结构示意图；
15.图3为本实用新型中链牌的结构示意图；
16.图4为本实用新型中链牌的内部结构示意图；
17.图5为本实用新型中组装帽的结构示意图；
18.图6为本实用新型中组装帽的内部结构示意图；
19.图7为本实用新型中的结构示意图。
20.图中：1-链牌，2-镂空牌，3-挂环，4-限位柱，5-组装帽，6-镂空板，7-凸台，8-连接筒，9-组装孔，10-螺纹柱，11-钉柱，12-吊座。
具体实施方式
21.下面结合附图对本实用新型做进一步的描述，但本实用新型的保护范围不局限于以下所述。
22.如图1至图7所示，一种镂空多层黄金饰品，它包括链牌1，链牌1为圆环形，链牌1内部的中层固定连接有镂空板6，镂空板6圆心处外表面的两侧均固定连接有连接筒8，两个连接筒8的外部均转动连接有镂空牌2，两个连接筒8外端的内部均螺纹连接有限位柱4，链牌1顶面的中部开设有组装孔9，组装孔9的内部设置有组装帽5，组装帽5的外部转动连接有挂环3。
23.镂空板6圆心处外表面的两侧均外凸形成有凸台7，两个镂空牌2与镂空板6之间完全不接触，作为本实用新型的一种可选技术方案，在实际应用中，镂空板6和镂空牌2可加工成不同的镂空结构，以提升三者组合体的外观效果，并且，镂空牌2的结构，不会影响其单独佩戴。
24.两个限位柱4的外表面分别与链牌1外表面的两侧平齐，作为本实用新型的一种可选技术方案，限位柱4也可为贵金属材质，以保证整个饰品具有较好的整体性。
25.组装孔9底壁的中部固定连接有螺纹柱10，组装帽5的截面形状为几字形，螺纹柱10与组装帽5的内部螺纹连接。
26.组装帽5顶面边缘处的四周均固定连接有钉柱11，组装帽5的外部转动连接有吊座12，多个钉柱11的上方均向内弯折，吊座12的顶面固定连接有挂环3，作为本实用新型的一种可选技术方案，在完成吊座12的安装之后，使其与链牌1的顶面平齐，以避免部件不会对
饰品的外观整体性造成影响。
27.本实用新型的工作过程如下：使用者使用时，以链牌1作为主体，链牌1为圆环形，在链牌1内部的中层固定连接有镂空板6，其中，在镂空板6圆心处外表面的两侧均外凸形成有凸台7，在两个凸台7的外部均固定连接有连接筒8，两个连接筒8的外部均转动连接有镂空牌2，镂空牌2与镂空板6之间完全不接触，使得镂空牌2可自由转动，两个镂空牌2与镂空板6可组成立体的镂空结构，使得整个饰品的可玩性和外观较好，同时，在两个连接筒8的内部螺纹连接限位柱4，两个限位柱4的外表面分别与链牌1外表面的两侧平齐，避免链牌1的外部较为突兀，影响佩戴体验感，并且，两个镂空牌2可单独取下佩戴，使得整个饰品具有较高的实用性，在链牌1的顶部开设有组装孔9，在组装孔9底壁的中部固定连接有螺纹柱10，在组装孔9的内部设置有组装帽5，组装帽5的截面形状为几字形，组装帽5与螺纹柱10螺纹连接，其中，在组装帽5顶面边缘处的四周均固定连接有钉柱11，在组装帽5的外部转动连接有吊座12，将多个钉柱11的上方折弯，可对吊座12进行限位，使吊座12可自由转动，在吊座12的顶面固定连接有挂环3，佩戴者可由挂环3对该饰品进行佩戴，同时，可转动的链牌1会提高饰品的观赏效果。
28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种镂空多层黄金饰品，其特征在于：包括链牌(1)，所述链牌(1)为圆环形，所述链牌(1)内部的中层固定连接有镂空板(6)，所述镂空板(6)圆心处外表面的两侧均固定连接有连接筒(8)，两个所述连接筒(8)的外部均转动连接有镂空牌(2)，两个所述连接筒(8)外端的内部均螺纹连接有限位柱(4)，所述链牌(1)顶面的中部开设有组装孔(9)，所述组装孔(9)的内部设置有组装帽(5)，所述组装帽(5)的外部转动连接有挂环(3)。2.根据权利要求1所述的一种镂空多层黄金饰品，其特征在于：所述镂空板(6)圆心处外表面的两侧均外凸形成有凸台(7)，两个所述镂空牌(2)与所述镂空板(6)之间完全不接触。3.根据权利要求2所述的一种镂空多层黄金饰品，其特征在于：两个所述限位柱(4)的外表面分别与所述链牌(1)外表面的两侧平齐。4.根据权利要求3所述的一种镂空多层黄金饰品，其特征在于：所述组装孔(9)底壁的中部固定连接有螺纹柱(10)，所述组装帽(5)的截面形状为几字形，所述螺纹柱(10)与所述组装帽(5)的内部螺纹连接。5.根据权利要求4所述的一种镂空多层黄金饰品，其特征在于：所述组装帽(5)顶面边缘处的四周均固定连接有钉柱(11)，所述组装帽(5)的外部转动连接有吊座(12)，多个所述钉柱(11)的上方均向内弯折，所述吊座(12)的顶面固定连接有所述挂环(3)。

技术总结
本实用新型涉及贵金属饰品技术领域，特别是一种镂空多层黄金饰品，包括链牌。本实用新型的优点在于：以链牌作为主体，链牌为圆环形，在链牌内部的中层固定连接有镂空板，其中，在镂空板圆心处外表面的两侧均外凸形成有凸台，在两个凸台的外部均固定连接有连接筒，两个连接筒的外部均转动连接有镂空牌，镂空牌与镂空板之间完全不接触，使得镂空牌可自由转动，两个镂空牌与镂空板可组成立体的镂空结构，使得整个饰品的可玩性和外观较好，同时，在两个连接筒的内部螺纹连接限位柱，两个限位柱的外表面分别与链牌外表面的两侧平齐，避免链牌的外部较为突兀，影响佩戴体验感，并且，两个镂空牌可单独取下佩戴，使得整个饰品具有较高的实用性。性。性。


技术研发人员：廖跃元
受保护的技术使用者：深圳润福金技术开发有限公司
技术研发日：2022.11.23
技术公布日：2023/3/30
