一种整齐的多功能钥匙扣的制作方法

本技术涉及一种钥匙扣，更具体地说它涉及一种整齐的多功能钥匙扣。

背景技术：

1、当人手接触了病毒后，并且人手再接触人眼或口时，病毒很有可能进入人体，进而侵犯人体。很容易导致手接触外界的场所是电梯间，人手必须按压电梯间内的按钮才能够控制电梯将人运送到指定的楼层，此时，人手便与频繁的被他人使用的按钮接触，若按钮上存在病毒，病毒有可能附着在人手与按钮接触的区域。所以，当人手利用其他物体去按压按钮可有效避免人手接触到病毒，然而，目前，人们仅能够借助一些不可重复使用的一次性物件(如卫生纸)来按压电梯按钮，并且，人们还需将该物件丢入指定的收集箱内。

技术实现思路

1、针对现有技术存在的不足，本实用新型在于提供一种整齐的多功能钥匙扣，具有代替手指按压物体，可以多次使用，避免污染的有益效果。

2、为实现上述目的，本实用新型提供了如下技术方案：一种整齐的多功能钥匙扣，其特征在于：包括呈偏平水滴形的钥匙扣主体，所述钥匙扣主体上具有间隙；所述钥匙扣主体在外力作用下形变，间隙扩大；所述钥匙扣主体上弹性伸缩设置有伸缩件；所述伸缩件于钥匙扣主体上受到外力作用下前伸；所述伸缩件在不受外力作用下时回缩于钥匙扣主体内。

3、通过上述结构设置，间隙扩大，从而方便钥匙等零件穿过间隙，套在钥匙环内，钥匙扣主体上弹性设置的伸缩件，在不受外力作用下回缩于钥匙扣主体内，当需要使用伸缩件时，推动伸缩件移动，伸缩件相对钥匙扣主体前伸，从而实现对如电梯按钮的按压。

4、本实用新型进一步设置为：所述钥匙扣主体包括钥匙环以及与钥匙环一体连接的延伸板；所述延伸板相对设置有两块，且分别设置于钥匙环侧面上；所述间隙开设于钥匙环上。

5、通过上述结构设置，延伸板对伸缩件进行遮挡，并对伸缩件进行限位导向。

6、本实用新型进一步设置为：所述延伸板之间的钥匙环上设置有贯穿缺口；所述伸缩件设置于贯穿缺口内；所述延伸板上设置有条形的限位缺口；所述伸缩件与限位缺口滑动限位配合，防止伸缩件于钥匙扣主体上脱离。

7、本实用新型进一步设置为：所述伸缩件包括弧形的底板以及一体设置于底板上的两块限位板，两块限位板相对设置，且与两块延伸板的外侧面相对；所述限位板上设置有凸起块；所述凸起块设置于限位缺口内。

8、本实用新型进一步设置为：所述延伸板之间设置有弹性板；所述弹性板设置有两块，呈八字形；所述弹性板与贯穿缺口两侧的钥匙环一体连接；所述弹性板在外力作用下弹性形变。

9、本实用新型进一步设置为：所述底板上一体设置有伸缩杆；所述伸缩杆两侧设置有固定板；所述固定板设置有两个，呈八字形设置；所述固定板一体设置于底板上；所述固定板与伸缩杆穿过贯穿缺口设置于延伸板之间；所述延伸板位于限位板之间。

10、通过上述结构设置，贯穿缺口设置为扇形，限位缺口的条形设置，便于伸缩件的凸起块于条形的限位缺口内滑动，当推动凸起块滑动于远离钥匙环的限位缺口端部时，伸缩杆凸出，伸缩杆端部可以实现对电梯按钮的按压，此时，弹性板在固定板的推动下，弹性形变，使用完毕后，不再推动底板，弹性板回复原位，反向推动固定板回复原位，凸起块滑动于靠近钥匙环的限位缺口端部，从而使得伸缩杆回缩至延伸板之间。

11、本实用新型进一步设置为：所述固定板在移动过程中对弹性板施加外力，造成弹性板弹性形变。

技术特征：

1.一种整齐的多功能钥匙扣，其特征在于：包括呈偏平水滴形的钥匙扣主体，所述钥匙扣主体上具有间隙(1)；所述钥匙扣主体在外力作用下形变，间隙(1)扩大；所述钥匙扣主体上弹性伸缩设置有伸缩件；所述伸缩件于钥匙扣主体上受到外力作用下前伸；所述伸缩件在不受外力作用下时回缩于钥匙扣主体内。

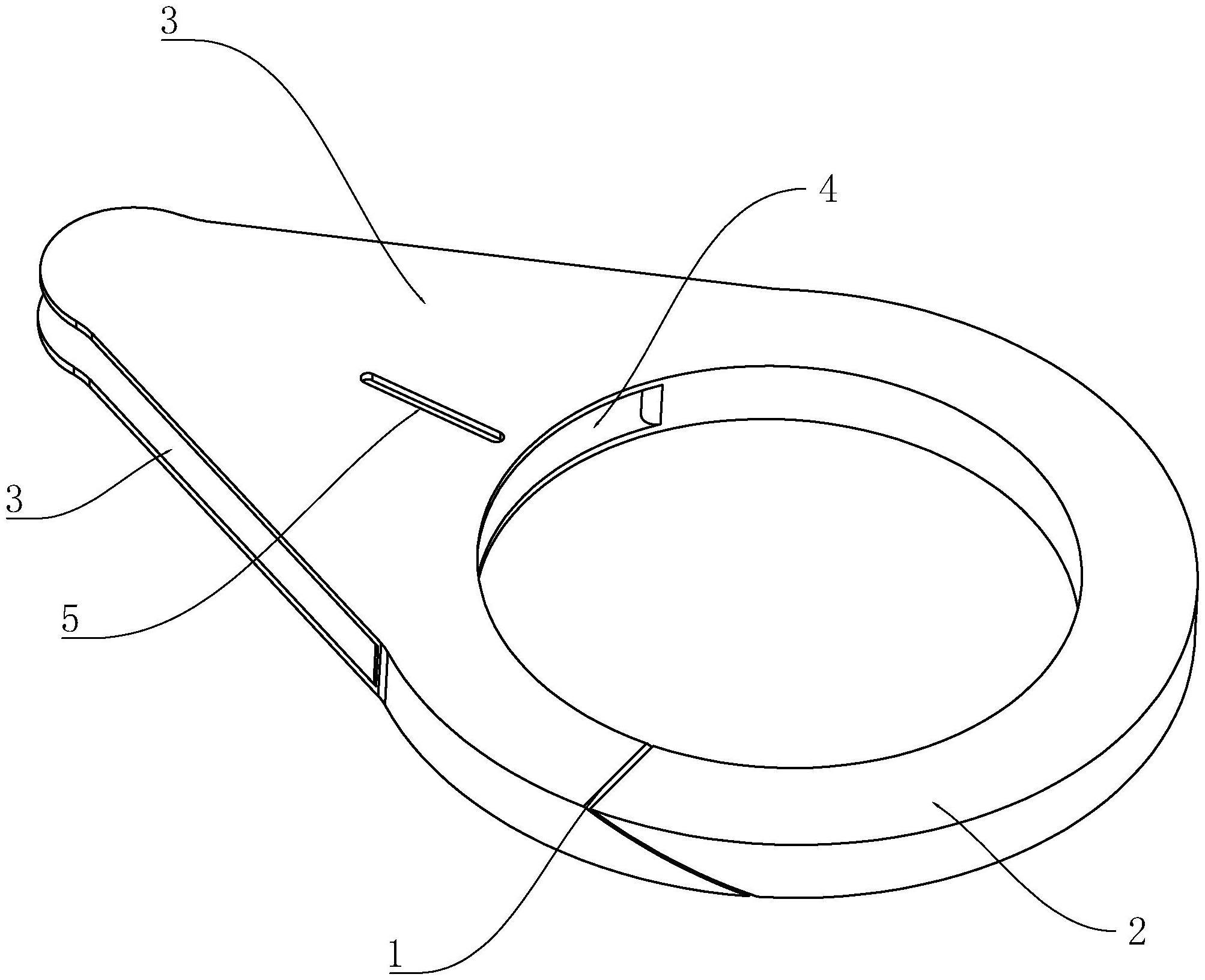

2.根据权利要求1所述的整齐的多功能钥匙扣，其特征在于：所述钥匙扣主体包括钥匙环(2)以及与钥匙环(2)一体连接的延伸板(3)；所述延伸板(3)相对设置有两块，且分别设置于钥匙环(2)侧面上；所述间隙(1)开设于钥匙环(2)上。

3.根据权利要求2所述的整齐的多功能钥匙扣，其特征在于：所述延伸板(3)之间的钥匙环(2)上设置有贯穿缺口(4)；所述伸缩件设置于贯穿缺口(4)内；所述延伸板(3)上设置有条形的限位缺口(5)；所述伸缩件与限位缺口(5)滑动限位配合，防止伸缩件于钥匙扣主体上脱离。

4.根据权利要求3所述的整齐的多功能钥匙扣，其特征在于：所述伸缩件包括弧形的底板(6)以及一体设置于底板上的两块限位板(7)，两块限位板(7)相对设置，且与两块延伸板(3)的外侧面相对；所述限位板(7)上设置有凸起块(8)；所述凸起块(8)设置于限位缺口(5)内。

5.根据权利要求4所述的整齐的多功能钥匙扣，其特征在于：所述延伸板(3)之间设置有弹性板(9)；所述弹性板(9)设置有两块，呈八字形；所述弹性板(9)与贯穿缺口(4)两侧的钥匙环(2)一体连接；所述弹性板(9)在外力作用下弹性形变。

6.根据权利要求5所述的整齐的多功能钥匙扣，其特征在于：所述底板上一体设置有伸缩杆(10)；所述伸缩杆(10)两侧设置有固定板(11)；所述固定板(11)设置有两个，呈八字形设置；所述固定板(11)一体设置于底板上；所述固定板(11)与伸缩杆(10)穿过贯穿缺口(4)设置于延伸板(3)之间；所述延伸板(3)位于限位板(7)之间。

7.根据权利要求6所述的整齐的多功能钥匙扣，其特征在于：所述固定板(11)在移动过程中对弹性板(9)施加外力，造成弹性板(9)弹性形变。

技术总结
本技术公开了一种整齐的多功能钥匙扣，其技术方案要点包括呈偏平水滴形的钥匙扣主体，所述钥匙扣主体上具有间隙；所述钥匙扣主体在外力作用下形变，间隙扩大；所述钥匙扣主体上弹性伸缩设置有伸缩件；所述伸缩件于钥匙扣主体上受到外力作用下前伸；所述伸缩件在不受外力作用下时回缩于钥匙扣主体内，所述钥匙扣主体包括钥匙环以及与钥匙环一体连接的延伸板；所述延伸板相对设置有两块，且分别设置于钥匙环侧面上；所述间隙开设于钥匙环上；本技术具有代替手指按压物体，可以多次使用，避免污染的有益效果。

技术研发人员：张登安
受保护的技术使用者：苍南县宏大工艺品有限公司
技术研发日：20221130
技术公布日：2024/1/12
