胶鞋上围条机构的制作方法

1.本实用新型涉及胶鞋领域，具体是胶鞋上围条机构。


背景技术：

2.胶鞋由鞋帮和鞋底两个大部分组成，另有防护、加固、装饰等附属部件，随品种不同，材料和形状各不相同，布面胶鞋和胶面胶鞋的鞋底通常由大底和海绵中底和中底布组成，胶鞋在身边加工过程中，需要用围条对其侧边进行加固防护，因此需要用到胶鞋上围条机构。
3.现有的胶鞋上围条机构，一般是由人用手按住鞋子，再将围条贴上去，通过全手动进行上围条，这种方式对工作人员的技术有一定要求，没有对胶鞋固定的机构，新手上围条时容易发生偏移，影响胶鞋的质量，因此，针对以上现状，迫切需要开发胶鞋上围条机构，以克服当前实际应用中的不足，满足当前的需求。


技术实现要素：

4.本实用新型的目的在于提供胶鞋上围条机构，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.胶鞋上围条机构，包括支架，所述支架内腔的底部固定安装有柜台，所述支架内腔的顶部设置有电机，所述电机的输出轴固定连接有主动皮带轮，所述主动皮带轮的一侧设置有从动皮带轮，所述主动皮带轮和从动皮带轮的表面绕设有连接带，所述从动皮带轮的内腔固定连接有支撑杆，所述支撑杆的顶部贯穿从动皮带轮并延伸至外部与支架内腔的顶部转动连接，所述支撑杆的底部贯穿从动皮带轮并延伸至外部固定连接有圆板，所述圆板顶部的正面固定安装有真空吸盘设备，所述圆板底部的两侧均固定安装有电动推杆，所述电动推杆的底部固定连接有真空吸盘组件，所述真空吸盘组件的表面连通有连接软管，所述连接软管远离真空吸盘组件的一侧贯穿圆板并延伸至外部与真空吸盘设备的表面连通，所述真空吸盘组件的底部贴合有胶鞋本体，所述支架的内腔且位于电动推杆的一侧设置有竖杆，所述竖杆的底部焊接有卡套，所述卡套的内腔卡接有滚圈，所述滚圈的表面绕设有围条本体，所述围条本体与胶鞋本体为对应设置。
7.作为本实用新型进一步的方案：所述卡套的表面开设有通孔，所述通孔的内腔设有丝杆，所述丝杆的一侧贯穿卡套并延伸至内腔与滚圈的表面螺纹连接。
8.作为本实用新型再进一步的方案：所述支架内腔顶部的一侧固定安装有存放柜，所述竖杆的顶部与存放柜的底部转动连接。
9.作为本实用新型再进一步的方案：所述支架内腔顶部的另一侧固定安装有机壳，所述电机的表面与机壳的内壁固定安装。
10.作为本实用新型再进一步的方案：所述柜台的顶部粘接有定位片，所述定位片与真空吸盘组件为对应设置。
11.作为本实用新型再进一步的方案：所述连接软管的表面套设有弹簧管。
12.与现有技术相比，本实用新型的有益效果是：
13.1、通过真空吸盘设备与连接软管的配合将真空吸盘组件内腔的空气抽空，产生负气压将胶鞋本体吸附固定在真空吸盘组件上，进而便于工作人员操作。
14.2、通过电动推杆带动其向上移动至与滚圈对应的平行位置，将围条本体的贴合面贴在胶鞋本体鞋底的侧边，圆板带动电动推杆和胶鞋本体旋转，胶鞋本体旋转时，工作人员用手抵按住围条本体，使其贴在胶鞋本体鞋底的侧边上，因为胶鞋本体的鞋底部分与滚圈为平行位置关系，所以围条本体贴在胶鞋本体的鞋底侧边的位置不会发生偏移，降低了工作人员的操作难度。
15.综上所述，本实用新型解决了现有的胶鞋上围条机构，一般是由人用手按住鞋子，再将围条贴上去，通过全手动进行上围条，这种方式对工作人员的技术有一定要求，没有对胶鞋固定的机构，新手上围条时容易发生偏移，影响胶鞋质量的问题。
附图说明

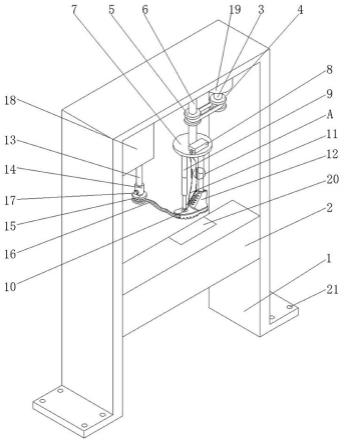

16.图1为本实用新型的结构立体示意图。
17.图2为本实用新型的结构后视立体图。
18.图3为本实用新型电机、主动皮带轮、从动皮带轮、支撑杆和机壳的结构局部立体图。
19.图4为本实用新型图1中a处结构的局部放大图。
20.图中：1、支架；2、柜台；3、电机；4、主动皮带轮；5、从动皮带轮；6、支撑杆；7、圆板；8、真空吸盘设备；9、电动推杆；10、真空吸盘组件；11、连接软管；12、胶鞋本体；13、竖杆；14、卡套；15、滚圈；16、围条本体；17、丝杆；18、存放柜；19、机壳；20、定位片；21、弹簧管。
具体实施方式
21.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
实施例
23.请参阅图1～4，本实用新型实施例中，胶鞋上围条机构，包括支架1，支架1内腔的底部固定安装有柜台2，支架1内腔的顶部设置有电机3，电机3的输出轴固定连接有主动皮带轮4，主动皮带轮4的一侧设置有从动皮带轮5，主动皮带轮4和从动皮带轮5的表面绕设有
连接带，从动皮带轮5的内腔固定连接有支撑杆6，支撑杆6的顶部贯穿从动皮带轮5并延伸至外部与支架1内腔的顶部转动连接，支撑杆6的底部贯穿从动皮带轮5并延伸至外部固定连接有圆板7，圆板7顶部的正面固定安装有真空吸盘设备8，圆板7底部的两侧均固定安装有电动推杆9，电动推杆9的底部固定连接有真空吸盘组件10，真空吸盘组件10的表面连通有连接软管11，连接软管11远离真空吸盘组件10的一侧贯穿圆板7并延伸至外部与真空吸盘设备8的表面连通，真空吸盘组件10的底部贴合有胶鞋本体12，支架1的内腔且位于电动推杆9的一侧设置有竖杆13，竖杆13的底部焊接有卡套14，卡套14的内腔卡接有滚圈15，滚圈15的表面绕设有围条本体16，围条本体16与胶鞋本体12为对应设置。
24.卡套14的表面开设有通孔，通孔的内腔设有丝杆17，丝杆17的一侧贯穿卡套14并延伸至内腔与滚圈15的表面螺纹连接，通过丝杆17将滚圈15固定住，同时便于将其拆卸。
25.支架1内腔顶部的一侧固定安装有存放柜18，竖杆13的顶部与存放柜18的底部转动连接，通过存放柜18对竖杆13进行支撑，增加其稳定性，同时可将其他绕设有围条本体16的滚圈15存放在其中，便于拿出使用。
26.支架1内腔顶部的另一侧固定安装有机壳19，电机3的表面与机壳19的内壁固定安装，通过机壳19对电机3进行支撑，同时起到保护作用。
27.柜台2的顶部粘接有定位片20，定位片20与真空吸盘组件10为对应设置，通过定位片20便于确定胶鞋本体12放置的位置，进而配合真空吸盘组件10将胶鞋本体12吸附固定住。
28.连接软管11的表面套设有弹簧管21，通过弹簧管21的弹力设置，使对应部分的连接软管11拉伸延长后能够缩回，进而电动推杆9上下移动时，弹簧管21带动对应的连接软管11拉伸缩回。
29.本实用新型的工作原理是：该胶鞋上围条机构，使用时，通过外控制器打开电机3、真空吸盘设备8和电动推杆9，将胶鞋本体12放在定位片20上，电动推杆9带动真空吸盘组件10向下移动，当真空吸盘组件10的底部与胶鞋本体12表面前端和胶鞋本体12内腔后跟部分贴合时，通过真空吸盘设备8与连接软管11的配合将真空吸盘组件10内腔的空气抽空，产生负气压将胶鞋本体12吸附固定在真空吸盘组件10上，进而便于工作人员操作，再通过电动推杆9带动其向上移动至与滚圈15对应的平行位置，将围条本体16的贴合面贴在胶鞋本体12鞋底的侧边，这时电机3的输出轴带动主动皮带轮4转动，主动皮带轮4通过连接带带动从动皮带轮5和支撑杆6转动，支撑杆6带动圆板7转动，圆板7带动电动推杆9和胶鞋本体12旋转，因为竖杆13的顶部与存放柜18的底部转动连接，所以滚圈满足转动的条件，因此胶鞋本体12旋转时，贴在其侧边的围条本体16能够被拉出，工作人员用手抵按住围条本体16，使其贴在胶鞋本体12鞋底的侧边上，因为胶鞋本体12的鞋底部分与滚圈15为平行位置关系，所以围条本体16贴在胶鞋本体12的鞋底侧边的位置不会发生偏移，降低了工作人员的操作难度，胶鞋本体12转动一圈后，关闭电机3，用外接的切刀将围条本体16切断，通过真空吸盘设备8和连接软管11的配合，向真空吸盘组件10内腔充气，提高其内腔的气压，这时胶鞋本体12便会从真空吸盘组件10底部脱离，工作人员将上完围条本体16的胶鞋本体12取走即可。
30.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
