一种鞋子抗折测试机的制作方法

本技术涉及鞋子抗折测试，尤其涉及一种鞋子抗折测试机。

背景技术：

1、一款新鞋在研发阶段，需要对鞋子进行抗折测试，主要是测试鞋底的抗折性能，鞋子抗折测试机就是在短时间内对鞋子进行多次弯折从而测试鞋子抗折性能的装置。

2、但是现有技术中，鞋子抗折测试机在对于鞋子进行测试时，只能对于鞋子的底部进行抗折测试，不能对于人在穿着鞋子时的产生压力进行模拟测试，对于抗折测试不能达到准确效果，且在使用装置时对于不同大小鞋子绑定测试时稳固效果不佳，影响监测效果。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种鞋子抗折测试机，包括：工作台，所述工作台的底部四角均固定安装有支腿，所述工作台的顶部设置有压力组件，所述工作台的顶部开设有两个活动槽，两个所述活动槽的内部均设置有固定组件一，所述工作台的顶部设置有固定组件二，所述工作台一端的贯穿连接有连接轴二，所述连接轴二的外侧活动连接有放置面，所述工作台的一端设置有旋转组件。

3、作为一种优选的实施方式，所述压力组件包括y型支腿，所述y型支腿的顶部贯穿活动连接有连接轴一，所述连接轴一的外侧活动连接有连接件一，所述连接件一的一端固定安装有伸缩杆，所述伸缩杆的外侧活动套设有弹簧一，所述弹簧一的一端固定安装有阻尼块，所述的顶部固定安装有限位柱，所述限位柱的外侧活动套设有伸缩筒，所述伸缩筒的底部固定安装有两个连接件二，两个所述连接件二的相对侧活动连接有支撑片，所述y型支腿的底部固定安装在工作台的顶部。

4、采用上述进一步方案的技术效果是：鞋子放置在工作台上，通过把支撑片放置入鞋子内部，通过鞋子弯折使得伸缩筒与伸缩杆之间进行伸缩，起到对于鞋子弯折测试时的压力模拟效果。

5、作为一种优选的实施方式，两个所述固定组件一均包括弹簧二，两个所述弹簧二的内侧活动嵌设有连接杆一，两个所述弹簧二的一端固定安装有活动挡板，所述活动挡板的底部贯穿连接在两个连接杆一的外侧，两个所述连接杆一的两端均通过轴承连接在活动槽的内壁。

6、采用上述进一步方案的技术效果是：鞋子放置在工作台上时根据鞋子大小不同，通过下拉活动挡板使得放置空间可根据鞋子大小进行调节。

7、作为一种优选的实施方式，所述固定组件二包括两个底座块，一个所述底座块的顶部固定安装有绑带一，所述绑带一的顶部固定安装有按扣帽，另一个所述底座块的顶部固定绑带二，所述绑带二的顶部固定安装有多个按扣，两个所述底座块的底部均固定安装在工作台的顶部。

8、采用上述进一步方案的技术效果是：鞋子放置在工作台上，通过根据鞋子情况按扣与多个按扣帽之间进行按上固定，对于鞋子起到固定作用。

9、作为一种优选的实施方式，所述旋转组件包括电机，所述电机的输出端固定安装有连接杆二，所述连接杆二的外侧固定套设有椭形旋转杆，所述连接杆二的另一端通过轴承连接在工作台的一侧。

10、采用上述进一步方案的技术效果是：启动电机，带动连接杆二与椭形旋转杆旋转，通过椭形旋转杆的旋转对于鞋子起到弯折作用。

11、作为一种优选的实施方式，所述工作台的一侧固定安装有扫描器，所述工作台的一侧固定安装有显示器。

12、采用上述进一步方案的技术效果是：在进行鞋子弯折测试时通过扫描器对于数据记录，通过显示器对于数据进行显示。

13、与现有技术相比，本实用新型的优点和积极效果在于，

14、1、本实用新型，当鞋子放置在工作台上时，通过把支撑片放置入鞋子内部，通过启动电机，从而带动连接杆二与椭形旋转杆进行旋转，根据椭形旋转杆为椭圆形旋转柱，在椭形旋转杆旋转过程中对于放置面进行带动，使得放置面上放置的鞋子进行翻折，翻折过程中通过支撑片给到伸缩筒一个力，使得伸缩筒对于伸缩杆进行推动，通过伸缩杆外侧活动套设的弹簧一对于在伸缩筒与伸缩杆推动时产生压力效果，根据弹簧一一端固定安装的阻尼块对于弹簧一回弹时产生阻力，使得弹簧一的弹动更稳定，使得装置在使用过程中起到对于人穿着鞋子时的压力模拟效果，使得装置检测得更完善。

15、2、本实用新型，当鞋子放置在工作台上时根据鞋子大小不同，通过拉动活动挡板，活动挡板通过其侧面安装的弹簧二可以产生弹力效果，使得可以根据鞋子大小不同对于鞋子放置时更为稳定，且通过绑带一与绑带二对于放置在工作台上的鞋子进行固定，使得不同大小的鞋子在放置在工作台上更为的稳定。且当放置面带动鞋子进行翻折的过程中通过扫描器对于检测数据进行记录，通过显示器对于扫描器检测的数据进行显示，使数据信息更为清楚明确。

技术特征：

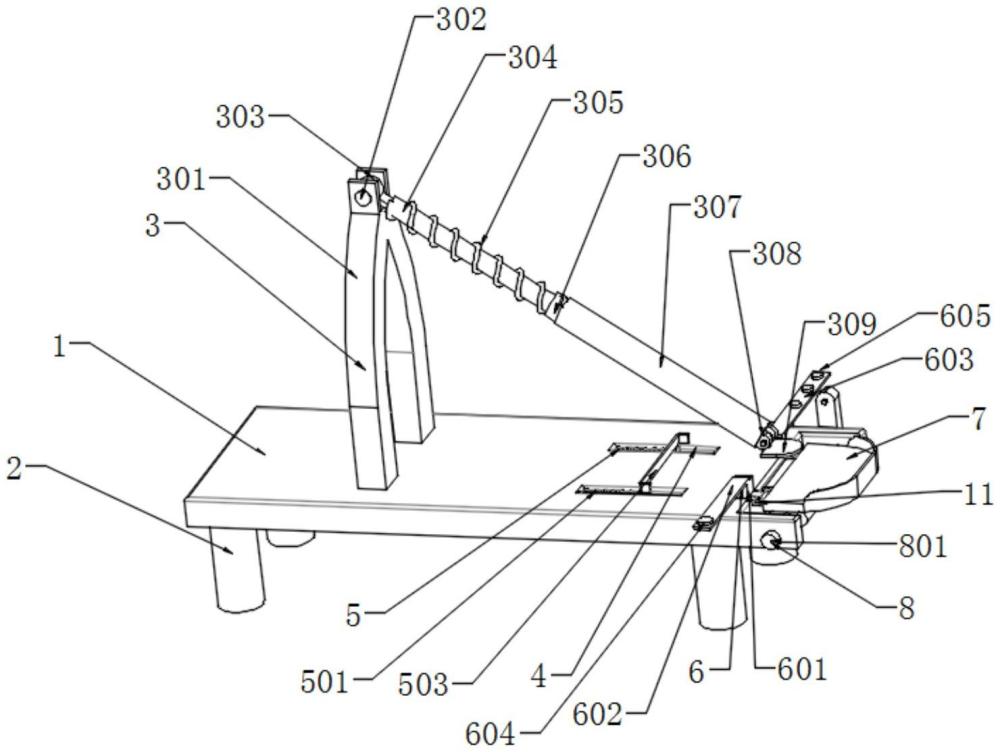

1.一种鞋子抗折测试机，其特征在于，包括：工作台(1)，所述工作台(1)的底部四角均固定安装有支腿(2)，所述工作台(1)的顶部设置有压力组件(3)，所述工作台(1)的顶部开设有两个活动槽(4)，两个所述活动槽(4)的内部均设置有固定组件一(5)，所述工作台(1)的顶部设置有固定组件二(6)，所述工作台(1)的一端贯穿连接有连接轴二(11)，所述连接轴二(11)的外侧活动连接有放置面(7)，所述工作台(1)的一端设置有旋转组件(8)。

2.根据权利要求1所述的一种鞋子抗折测试机，其特征在于：所述压力组件(3)包括y型支腿(301)，所述y型支腿(301)的顶部活动连接有连接轴一(302)，所述连接轴一(302)的外侧活动连接有连接件一(303)，所述连接件一(303)的一端固定安装有伸缩杆(304)，所述伸缩杆(304)的外侧活动套设有弹簧一(305)，所述弹簧一(305)的一端固定安装有阻尼块(306)，所述伸缩杆(304)的底部固定安装有限位柱(310)，所述限位柱(310)的外侧活动套设有伸缩筒(307)，所述伸缩筒(307)的底部固定安装有两个连接件二(308)，两个所述连接件二(308)的相对侧活动连接有支撑片(309)，所述y型支腿(301)的底部固定安装在工作台(1)的顶部。

3.根据权利要求1所述的一种鞋子抗折测试机，其特征在于：两个所述固定组件一(5)均包括弹簧二(501)，两个所述弹簧二(501)的内侧活动嵌设有连接杆一(502)，两个所述弹簧二(501)的一端固定安装有活动挡板(503)，所述活动挡板(503)的底部贯穿连接在两个连接杆一(502)的外侧，两个所述连接杆一(502)的两端均通过轴承连接在两个活动槽(4)的内壁。

4.根据权利要求1所述的一种鞋子抗折测试机，其特征在于：所述固定组件二(6)包括两个底座块(601)，一个所述底座块(601)的顶部固定安装有绑带一(602)，所述绑带一(602)的顶部固定安装有按扣帽(604)，另一个所述底座块(601)的顶部固定安装有绑带二(603)，所述绑带二(603)的顶部固定安装有多个按扣(605)，两个所述底座块(601)的底部均固定安装在工作台(1)的顶部。

5.根据权利要求1所述的一种鞋子抗折测试机，其特征在于：所述旋转组件(8)包括电机(801)，所述电机(801)的输出端固定安装有连接杆二(802)，所述连接杆二(802)的外侧固定套设有椭形旋转杆(803)，所述连接杆二(802)的另一端通过轴承连接在工作台(1)的一侧。

6.根据权利要求1所述的一种鞋子抗折测试机，其特征在于：所述工作台(1)的一侧固定安装有扫描器(9)，所述工作台(1)的一侧固定安装有显示器(10)。

技术总结
本技术提供一种鞋子抗折测试机，涉及鞋子抗折测试技术领域，包括：工作台，所述工作台的顶部设置有压力组件，所述工作台的顶部开设有两个活动槽，两个所述活动槽的内部均设置有固定组件一，所述工作台的顶部设置有固定组件二，所述工作台的一端设置有旋转组件。本技术，当鞋子放置在工作台上，鞋头在放置面上，支撑片放置在鞋子内侧底部，启动电机带动椭形旋转杆运转使得放置面进行运动，鞋头跟随弯折，通过支撑片使得伸缩杆与伸缩筒进行推动，通过弹簧一产生压力模拟效果，使得装置检测更完善，鞋子放置在工作台上鞋子大小不同通过拉动活动挡板，活动挡板与弹簧二之间产生弹力对于鞋子放置在装置上时更为稳定。

技术研发人员：孔瑞兰,阳莉,刘金峰,张萌庭
受保护的技术使用者：湖南匠者防护科技有限公司
技术研发日：20230526
技术公布日：2024/1/25
