一种冬季夹克的保温装置的制作方法

本技术涉及服装，具体为一种冬季夹克的保温装置。

背景技术：

1、夹克衫是一种上衣，通常是用帆布、棉布或尼龙等材料制作而成。它的特点是前襟有拉链或扣子来封闭，还有袖口和领口有弹性带或个性化装饰。夹克衫的领口较高，可以抵挡寒风。它的款式多样，有休闲、运动、军装等不同的风格，适合于各种场合的穿着。夹克衫因其舒适、实用和时尚的特点，成为了很多人日常穿着的首选之一。

2、根据检索，中国专利文献，公告号：cn214802411u，公开了一种冬季夹克的保温装置。通过设置有羽绒层和加热层对人进行加热保暖作用，此种保温方式还是依靠面料的材质来达到保暖效果。在极冷的天气下，面料不能自发热，只能对人体的体温进行保暖，保温效果十分有限。为此，我们提出一种冬季夹克的保温装置用于解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种冬季夹克的保温装置，具备能够自发热，在极端天气下也具有很好的保温效果，同时还设计了胯下安全带，能够在下蹲时衣服下摆不会因位移而漏腰等优点，解决了上述技术问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种冬季夹克的保温装置，包括夹克衫本体，所述夹克衫本体的正面设置两个衣袋，所述夹克衫本体的里层位于左右胸腹部的位置安装有半导体加热片，所述半导体加热片的外表面覆盖一层网眼面料，其中一个所述衣袋的里层安装微控制器，所述微控制器的外表面设置调节按钮，所述夹克衫本体的里层外表面固定连接安全带，所述安全带的一端连接有公扣，所述公扣外表面卡接母扣。

5、优选的，所述夹克衫本体的里层位于背部的位置也安装四枚半导体加热片，四枚所述半导体加热片呈纵向分布。

6、通过上述技术方案，当用户穿上该夹克衫后，其中两个半导体加热片处于穿戴着的胸腹部位置，另外四枚半导体加热片处于穿戴者的背部。

7、优选的，所述微控制器通过导线连接每个所述半导体加热片，所述导线设置在夹克衫本体的内衬里面。

8、通过上述技术方案，微控制器内置有蓄电池，用于微控制器供电，微控制器通过导线连接半导体加热片从而给半导体加热片导电，电流通过半导体加热片后能够将电能转化为热能，从而使得夹克衫本体的内层靠近胸腹部和背部的地方发热，进而能够大大提高夹克的保暖保温作用。

9、优选的，所述网眼面料设置有三组，且所述网眼面料缝合在夹克衫本体里层的外表面。

10、通过上述技术方案，网眼面料覆盖在半导体加热片上，能够将半导体加热片与穿戴者的皮肤隔绝，使得在不影响半导体加热片的加热性能，还能够避免灼伤皮肤。

11、优选的，所述母扣的一端通过布料缝合在夹克衫本体的里层。

12、通过上述技术方案，在用户穿上该夹克后，可以将安全带穿过胯下，然后将公扣与母扣卡接起来，两个安全带均如此操作后，可以将该夹克与裤子以及人，通过胯下安全带连接为一个整体，在做弯腰，下蹲，抬胳膊等动作时夹克衫本体的下摆不会因位移而漏腰，同时还可以避免激烈活动时裤腰下坠的情况，安全带使用弹力橡胶材质，能够调节长度，舒适度高并可适配各种身高体型；同时在钓鱼时，若用户使用胯下安全带的情况下意外落水，施救人通过拖拽夹克衫本体就可以将力作用在人身体上，不会出现因拖拽导致该夹克和人分离的情况。

13、优选的，所述夹克衫本体的外层为防水面料，且所述夹克衫本体的顶部设置防风帽。

14、通过上述技术方案，夹克衫本体的外层是防水面料制作，能够一定程度上低于雨水，带上防风帽后能够进一步增加保暖效果。

15、与现有技术相比，本实用新型提供了一种冬季夹克的保温装置，具备以下有益效果：

16、1、本实用新型当用户穿上该夹克衫后，其中两个半导体加热片处于穿戴着的胸腹部位置，另外四枚半导体加热片处于穿戴者的背部，微控制器通过导线连接半导体加热片从而给半导体加热片导电，电流通过半导体加热片后能够将电能转化为热能，从而使得夹克衫本体的内层靠近胸腹部和背部的地方发热，进而能够大大提高夹克的保暖保温作用。

17、2、本实用新型在用户穿上该夹克后，可以将安全带穿过胯下，然后将公扣与母扣卡接起来，两个安全带均如此操作后，可以将该夹克与裤子以及人，通过胯下安全带连接为一个整体，在做弯腰，下蹲，抬胳膊等动作时夹克衫本体的下摆不会因位移而漏腰，同时还可以避免激烈活动时裤腰下坠的情况，安全带使用弹力橡胶材质，能够调节长度，舒适度高并可适配各种身高体型；同时在钓鱼时，若用户使用胯下安全带的情况下意外落水，施救人通过拖拽夹克衫本体就可以将力作用在人身体上，不会出现因拖拽导致该夹克和人分离的情况。

技术特征：

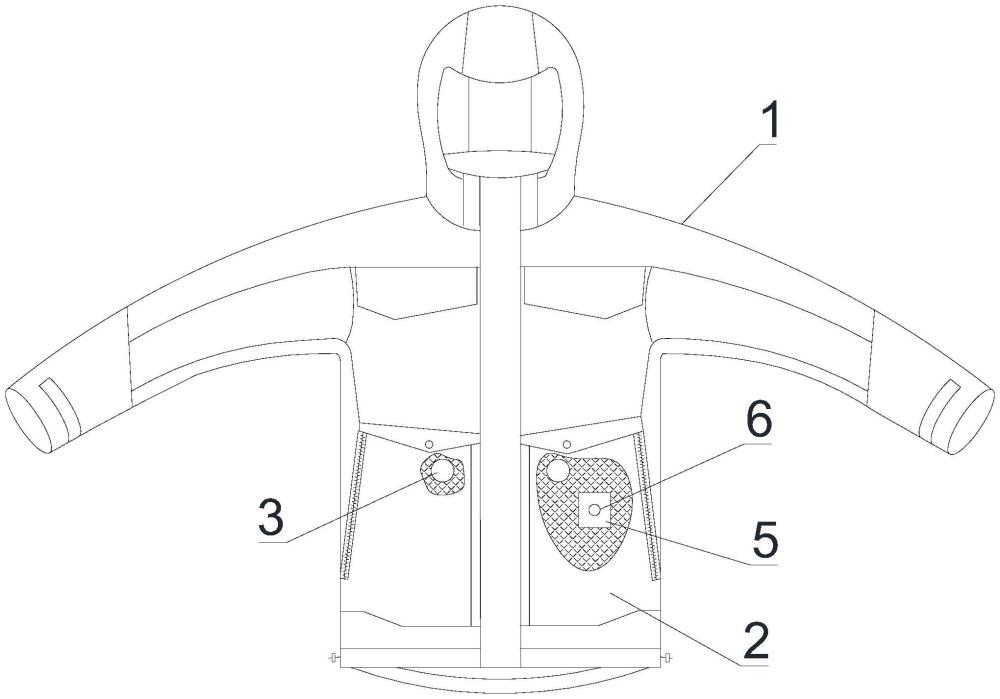

1.一种冬季夹克的保温装置，包括夹克衫本体(1)，所述夹克衫本体(1)的正面设置两个衣袋(2)，其特征在于：所述夹克衫本体(1)的里层位于左右胸腹部的位置安装有半导体加热片(3)，所述半导体加热片(3)的外表面覆盖一层网眼面料(4)，其中一个所述衣袋(2)的里层安装微控制器(5)，所述微控制器(5)的外表面设置调节按钮(6)，所述夹克衫本体(1)的里层外表面固定连接安全带(7)，所述安全带(7)的一端连接有公扣(8)，所述公扣(8)外表面卡接母扣(9)。

2.根据权利要求1所述的一种冬季夹克的保温装置，其特征在于：所述夹克衫本体(1)的里层位于背部的位置也安装四枚半导体加热片(3)，四枚所述半导体加热片(3)呈纵向分布。

3.根据权利要求1所述的一种冬季夹克的保温装置，其特征在于：所述微控制器(5)通过导线连接每个所述半导体加热片(3)，所述导线设置在夹克衫本体(1)的内衬里面。

4.根据权利要求1所述的一种冬季夹克的保温装置，其特征在于：所述网眼面料(4)设置有三组，且所述网眼面料(4)缝合在夹克衫本体(1)里层的外表面。

5.根据权利要求1所述的一种冬季夹克的保温装置，其特征在于：所述母扣(9)的一端通过布料缝合在夹克衫本体(1)的里层。

6.根据权利要求1所述的一种冬季夹克的保温装置，其特征在于：所述夹克衫本体(1)的外层为防水面料，且所述夹克衫本体(1)的顶部设置防风帽。

技术总结
本技术涉及服装技术领域，且公开了一种冬季夹克的保温装置，包括夹克衫本体，夹克衫本体的正面设置两个衣袋，夹克衫本体的里层位于左右胸腹部的位置安装有半导体加热片，半导体加热片的外表面覆盖一层网眼面料，其中一个衣袋的里层安装微控制器，微控制器的外表面设置调节按钮。本技术当用户穿上该夹克衫后，其中两个半导体加热片处于穿戴着的胸腹部位置，另外四枚半导体加热片处于穿戴者的背部，微控制器通过导线连接半导体加热片从而给半导体加热片导电，电流通过半导体加热片后能够将电能转化为热能，从而使得夹克衫本体的内层靠近胸腹部和背部的地方发热，进而能够大大提高夹克的保暖保温作用。

技术研发人员：张蕾
受保护的技术使用者：泰安宝文斯服装有限公司
技术研发日：20231009
技术公布日：2024/7/18
