一种带化妆毛刷的粉盒的制作方法

本技术涉及粉盒，具体为一种带化妆毛刷的粉盒。

背景技术：

1、粉盒是比较常见的一种化妆容器，其内存放有具有提亮气色或者遮瑕效果的粉或者腮红类化妆品料体，在消费者中深受喜爱，而在粉盒使用时离不开化妆毛刷，现在常见的毛刷与粉盒是分开的，这样在使用时极为不便的来进行拿取使用。

2、中国专利公开了一种带化妆毛刷的粉盒(授权公告号cn201958055u)，该专利技术将化妆毛刷、盒盖结合在一起，刷毛放置在粉盒中，不会损伤刷毛，其配合带镜子的盒底，携带、使用都很方便。

3、但是，针对该专利来看还是存在不足，该专利虽然可将毛刷携带放置，可是放置在粉盒内部还是会附着粉体，进而会影响使用。因此，本领域技术人员提供了一种带化妆毛刷的粉盒，以解决上述背景技术中提出的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种带化妆毛刷的粉盒，解决了现在毛刷放置在粉盒内部会附着粉体影响使用的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种带化妆毛刷的粉盒，包括粉盒主体，所述粉盒主体的内部设置有粉饼，且粉盒主体的上表面安装有连接座，所述连接座的外部螺纹连接有盒盖，所述粉盒主体的前表面设置有拉板，所述拉板的后表面设置有连接杆，所述连接杆的末端连接有限位盘，所述限位盘的末端连接有限位杆，所述粉饼的前表面开设有限位孔；

3、所述粉盒主体的下表面设置有延伸件，所述延伸件的下端连接有连接盒，所述连接盒的上表面开设有放置槽，所述放置槽的内部设置有毛刷，且放置槽的内部在毛刷的上方设置有压紧带。

4、优选的，所述限位杆的末端嵌入至限位孔的内部，所述拉板的内部开设有固定孔，所述固定孔与限位孔相互对应。

5、优选的，所述限位杆与连接杆的半径相同，且限位杆的半径比限位盘的半径小。

6、优选的，所述连接杆的外部套接有弹簧，所述弹簧的一端固定在限位盘的前端。

7、优选的，所述连接盒的外部设置有外螺纹，所述延伸件的内侧设置有与外螺纹相互旋合的内螺纹。

8、优选的，所述放置槽在连接盒的上表面为圆形开设，所述压紧带的材质为弹性橡胶。

9、有益效果

10、本实用新型提供了带化妆毛刷的粉盒。与现有技术相比具备以下有益效果：

11、1、该带化妆毛刷的粉盒，通过连接盒与延伸件的螺纹连接，这样可将连接盒安装到粉盒主体的下表面，从而实现将连接盒内放置槽中放置的毛刷进行携带的目的，以便于使用者快速的拿取使用，并且与粉盒主体分离设计，使得不会碰到粉饼遭到污染影响使用，同时该化妆毛刷通过压紧带进行限位，从而能够保证其放置在放置槽内部的稳定性。

12、2、该带化妆毛刷的粉盒，通过拉板的拉动会使得限位杆从限位孔的内部移出，并且使得套接在连接杆外部的弹簧受到挤压发生形变，此时即可将粉饼从粉盒主体的内部取出实现快速更换的目的，从而降低成本。

技术特征：

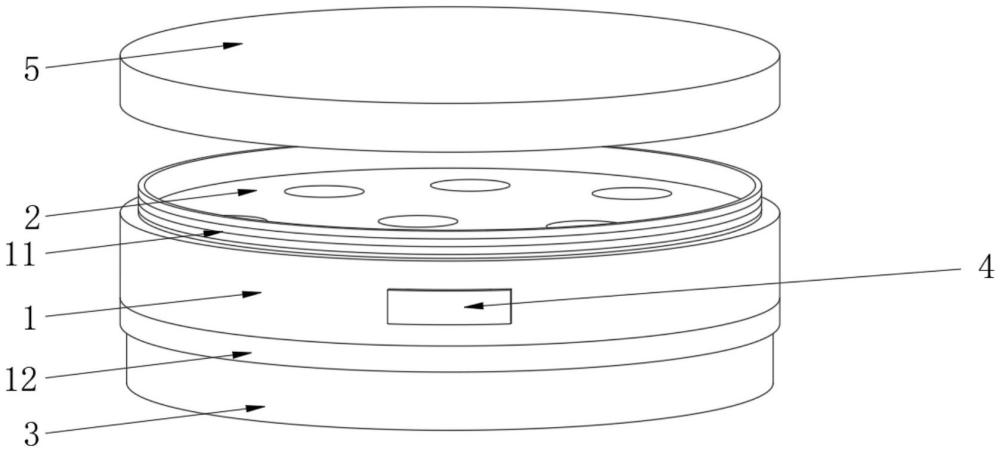

1.一种带化妆毛刷的粉盒，包括粉盒主体(1)，其特征在于：所述粉盒主体(1)的内部设置有粉饼(2)，且粉盒主体(1)的上表面安装有连接座(11)，所述连接座(11)的外部螺纹连接有盒盖(5)，所述粉盒主体(1)的前表面设置有拉板(4)，所述拉板(4)的后表面设置有连接杆(43)，所述连接杆(43)的末端连接有限位盘(44)，所述限位盘(44)的末端连接有限位杆(45)，所述粉饼(2)的前表面开设有限位孔(21)；

2.根据权利要求1所述的一种带化妆毛刷的粉盒，其特征在于：所述限位杆(45)的末端嵌入至限位孔(21)的内部，所述拉板(4)的内部开设有固定孔(42)，所述固定孔(42)与限位孔(21)相互对应。

3.根据权利要求1所述的一种带化妆毛刷的粉盒，其特征在于：所述限位杆(45)与连接杆(43)的半径相同，且限位杆(45)的半径比限位盘(44)的半径小。

4.根据权利要求1所述的一种带化妆毛刷的粉盒，其特征在于：所述连接杆(43)的外部套接有弹簧(41)，所述弹簧(41)的一端固定在限位盘(44)的前端。

5.根据权利要求1所述的一种带化妆毛刷的粉盒，其特征在于：所述连接盒(3)的外部设置有外螺纹，所述延伸件(12)的内侧设置有与外螺纹相互旋合的内螺纹。

6.根据权利要求1所述的一种带化妆毛刷的粉盒，其特征在于：所述放置槽(31)在连接盒(3)的上表面为圆形开设，所述压紧带(33)的材质为弹性橡胶。

技术总结
本技术公开了一种带化妆毛刷的粉盒，所述粉盒主体的内部设置有粉饼，所述粉盒主体的前表面设置有拉板，所述拉板的后表面设置有连接杆，所述连接杆的末端连接有限位盘，所述限位盘的末端连接有限位杆，所述粉饼的前表面开设有限位孔；所述粉盒主体的下表面设置有延伸件，所述延伸件的下端连接有连接盒，所述连接盒的上表面开设有放置槽，所述放置槽的内部设置有毛刷，且放置槽的内部在毛刷的上方设置有压紧带。本技术涉及粉盒技术领域。该带化妆毛刷的粉盒，通过将连接盒安装到粉盒主体的下表面，从而实现将连接盒内放置槽中放置的毛刷进行携带的目的，并且与粉盒主体分离设计，使得不会碰到粉饼遭到污染影响使用。

技术研发人员：吴江云,许楠
受保护的技术使用者：安徽聚塑高科实业有限公司
技术研发日：20231018
技术公布日：2024/6/18
