一种便于折叠的运动背包的制作方法

本技术涉及双肩包，具体为一种便于折叠的运动背包。

背景技术：

1、便于折叠的运动背包是指设计灵活、可轻松折叠和收纳的背包，这种背包通常使用轻便的材料制成，可以在不使用时折叠成较小的尺寸，方便携带和存放，这样的设计使得运动背包更加便携，适合需要经常旅行或者进行户外运动的人们。

2、普通折叠的运动背包在将背包主体收纳进侧包时，背包主体为较薄的布制品在折叠后不整齐，导致在拉拉链时因为侧包内部空间有限，背包主体受到挤压后蓬松开，链牙在咬合时很容易将背包主体卡在拉链与链牙的交界处，导致拉拉链时很困难，而用力过大时，会损坏背包主体和拉链；

3、因此，针对上述问题提出一种便于折叠的运动背包。

技术实现思路

1、本实用新型的目的在于提供一种便于折叠的运动背包，以解决背包主体在链牙咬合时容易被卡住的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种便于折叠的运动背包，包括背包主体、背带和侧兜，所述背包主体的前侧表面固定连接有用于储存折叠后的背包主体的侧包主体，所述背包主体的后侧表面固定连接有背带，所述背包主体的左右两侧固定连接有侧兜；

4、所述侧包主体包括外壳，所述外壳的上端固定连接有链牙，所述外壳的一侧固定连接有拉链储存袋，所述外壳的上端开设有防卡槽，所述外壳的内部上端开设有凹槽，所述链牙上端设有拉链上半叶，所述拉链上半叶的上端设有拉环，所述拉链上半叶的下端固定连接有连接块，所述连接块的下端固定连接有拉链下半叶，所述拉链下半叶的下端固定连接有第一隔板，所述第一隔板的下端转动连接有转动块，所述转动块的下端固定连接有第二隔板，所述外壳的内部上端固定连接有第三隔板。

5、优选的，所述链牙的安装位置在外壳内部的两侧，所述外壳的下端未设置有链牙，且链牙可相互卡合。

6、优选的，所述防卡槽和凹槽的个数均为两个，所述防卡槽和凹槽均对称分布在链牙的两侧，且拉链上半叶滑动连接有防卡槽。

7、优选的，所述第一隔板为弧形向上的弧形板，所述第三隔板的设置的长度等于链牙的长度，且第一隔板和第三隔板相互卡合。

8、优选的，所述第二隔板由两个完全相同的弧形板组成，所述第二隔板的边缘位置为弧形，且第二隔板以转动块为中心对称安装。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型中，通过设置的第一隔板、第二隔板和第三隔板，可以将蓬松后的背包主体与拉链分隔开，防止背包主体在链牙咬合时卡在拉链与链牙的交界处，从而保护背包主体，同时通过设置的拉链储存袋，可以在链牙完全闭合后将拉链储存在其中，防止意外刮蹭导致拉链被拉开。

技术特征：

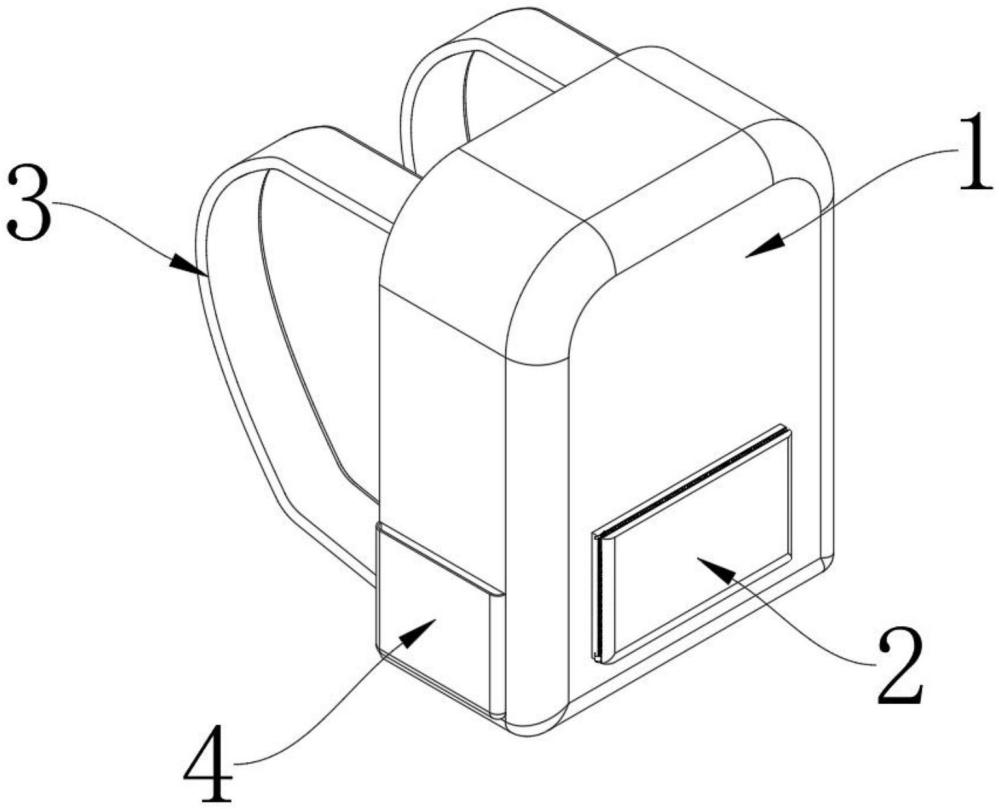

1.一种便于折叠的运动背包，包括背包主体(1)、背带(3)和侧兜(4)，其特征在于：所述背包主体(1)的前侧表面固定连接有用于储存折叠后的背包主体(1)的侧包主体(2)，所述背包主体(1)的后侧表面固定连接有背带(3)，所述背包主体(1)的左右两侧固定连接有侧兜(4)；

2.根据权利要求1所述的一种便于折叠的运动背包，其特征在于：所述链牙(22)的安装位置在外壳(21)内部的两侧，所述外壳(21)的下端未设置有链牙(22)，且链牙(22)可相互卡合。

3.根据权利要求1所述的一种便于折叠的运动背包，其特征在于：所述防卡槽(24)和凹槽(25)的个数均为两个，所述防卡槽(24)和凹槽(25)均对称分布在链牙(22)的两侧，且拉链上半叶(26)滑动连接有防卡槽(24)。

4.根据权利要求1所述的一种便于折叠的运动背包，其特征在于：所述第一隔板(210)为弧形向上的弧形板，所述第三隔板(213)的设置的长度等于链牙(22)的长度，且第一隔板(210)和第三隔板(213)相互卡合。

5.根据权利要求1所述的一种便于折叠的运动背包，其特征在于：所述第二隔板(212)由两个完全相同的弧形板组成，所述第二隔板(212)的边缘位置为弧形，且第二隔板(212)以转动块(211)为中心对称安装。

技术总结
本技术涉及双肩包技术领域，尤其为一种便于折叠的运动背包，包括背包主体、背带和侧兜，背包主体的前侧表面固定连接有用于储存折叠后的背包主体的侧包主体，侧包主体包括外壳，外壳的上端固定连接有链牙，链牙上端设有拉链上半叶，拉链上半叶的上端设有拉环，拉链上半叶的下端固定连接有连接块，连接块的下端固定连接有拉链下半叶，拉链下半叶的下端固定连接有第一隔板，第一隔板的下端转动连接有转动块，转动块的下端固定连接有第二隔板，外壳的内部上端固定连接有第三隔板，本技术中，可以将蓬松后的背包主体与拉链分隔开，防止背包主体在链牙咬合时卡在拉链与链牙的交界处，从而保护背包主体。

技术研发人员：张宣浩
受保护的技术使用者：广州汇顺展手袋有限公司
技术研发日：20231028
技术公布日：2024/7/23
