一种穿鞋带辅助装置的制作方法

本技术涉及鞋加工，具体为一种穿鞋带辅助装置。

背景技术：

1、在鞋加工技术领域中，工人需要通过夹具穿鞋带，需要调整夹具高度和方向，然后进行穿鞋带操作。

2、在现有技术中，实用新型专利cn201720882106.8公开了一种穿鞋带台架，属于鞋加工制造设备领域；针对现有的穿鞋带台架，其高度、工作台角度固定，导致工人久坐工作时的不适，本实用新型对现有技术进行改进，包括底座、可在底座内部上下移动的立柱，工作台底部垂直固定一转动柱，转动柱一端活动连接在立柱上端上；工作台上表面设置有夹紧座和夹紧装置；所述的立柱内部设置内腔，空腔内固定有滚珠螺母，滚珠螺母与底座内部的丝杆配合使立柱沿丝杆上下移动；丝杆底部固定连接第一齿轮，第一齿轮连接第二齿轮，第二齿轮连接第三齿轮，第三齿轮固定于传动轴一端，传动轴的另一端通过锥齿轮组连接手轮装置，但使用该夹具，工人只可朝单一方向进行穿鞋带操作；但该装置的夹紧方式是以转动的方式来左右夹紧，这种方式对于套在鞋楦外的鞋面难以固定，并且夹紧后，夹紧装置会位于鞋面的上方，影响工作人员操作，工作效率不高。

3、基于此，本案解决的技术问题是：如何更便于员工操作和高效地完成穿鞋带工作。

技术实现思路

1、为解决上述技术问题，本实用新型提供了一种穿鞋带辅助装置，使工人可以多角度自行调节、快速和便捷地进行穿鞋带操作。

2、本实用新型的技术方案是：

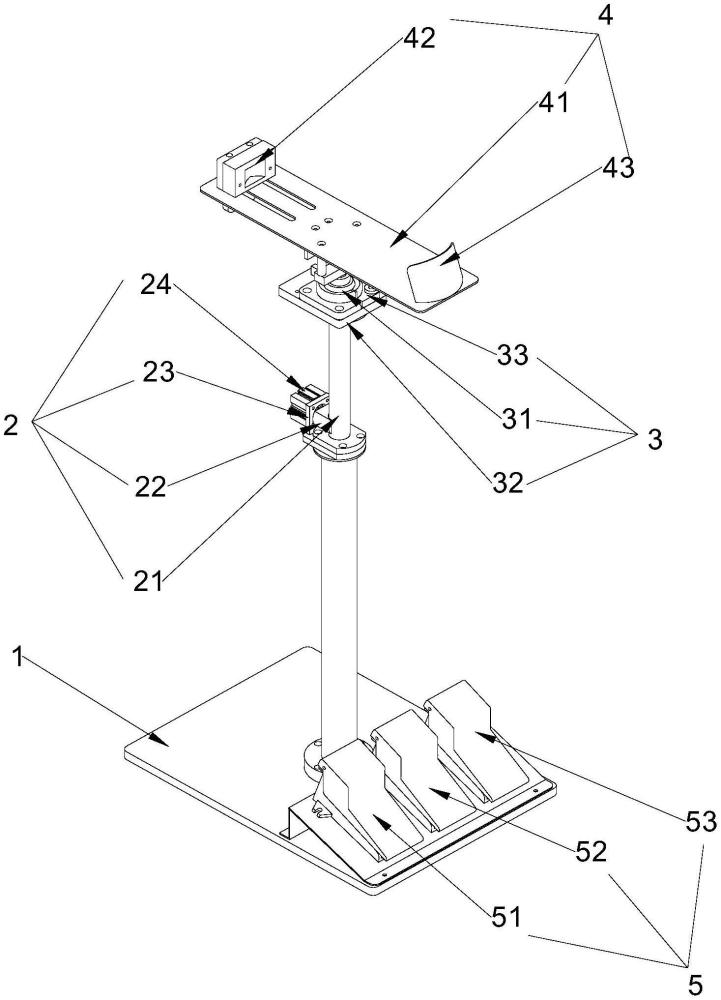

3、一种穿鞋带辅助装置，包括底座、升降机构、万向转动单元、夹紧机构、底板，所述升降机构的一端与底座连接，所述升降机构的另一端与万向转动单元的一端连接，所述万向转动单元与底板连接，所述底板的一端设有倾斜布置的挡板，所述夹紧机构包括活动连接在底板另一端上的固定块、用于驱动固定块往挡板方向运动的夹紧气缸。

4、上述的穿鞋带辅助装置中，所述底板上设有两条平行对称布置的滑动槽，所述固定块的底部设有两个连接杆，所述连接杆之间设有加强板，所述固定块通过连接杆穿插滑动槽与底板活动连接，所述夹紧气缸与加强板连接。

5、上述的穿鞋带辅助装置中，所述升降机构包括升降杆、连接在升降杆上的定位块、支撑架、升降气缸，所述升降杆的一端与底座连接，所述升降杆的另一端与万向转动单元的一端连接，所述升降杆设有条形槽，条形槽宽度与定位块宽度匹配；

6、所述升降气缸的缸体与支撑架连接，所述升降气缸的动力输出部与支撑架活动连接，所述定位块与升降气缸的动力输出部连接，所述定位块设有一内凹面，所述内凹面开口朝向升降杆，所述内凹面内设有与条形槽匹配的顶块。

7、上述的穿鞋带辅助装置中，所述挡板为弧形板，所述固定块上设有弹性压块，所述弹性压块面向挡板的一侧向内凹陷。

8、上述的穿鞋带辅助装置中，还包括固定板，所述固定板为l形，所述固定板的横板连接在底板底部，所述固定板的竖板上设有一通孔，所述夹紧气缸的缸体与横板连接，所述夹紧气缸的动力输出部穿过通孔与加强板连接。

9、上述的穿鞋带辅助装置中，所述万向转动单元包括球形万向节、固定座、固定板、摆动气缸，所述固定板与升降杆连接，所述固定座包括对称布置的左连接块、右连接块，所述左连接块、右连接块形状大小匹配，所述左连接块上设有左凹部，所述右连接块上设有与左凹部匹配的右凹部，所述左凹部和右凹部组成一连接槽，所述球形万向节与连接槽转动连接；

10、所述左连接块固定连接在固定板上，所述右连接块的一端与固定板固定连接，所述右连接块的另一端设有连接孔，所述右连接板通过螺栓穿过连接孔与固定板活动连接，所述摆动气缸的缸体连接在固定板的一侧，所述摆动气缸的动力输出部与右连接块的另一端连接，所述右连接块在摆动气缸的驱动下，往左连接块的方向摆动。

11、上述的穿鞋带辅助装置中，还包括t型连接块，所述t型连接块上设有水平部和竖直部，所述t型连接块的竖直部与右连接块连接，所述t型连接块的水平部与摆动气缸的动力输出部的位置匹配。

12、上述的穿鞋带辅助装置中，还包括控制机构，所述控制机构包括用于控制升降机构的升降踏板、用于控制万向转动单元的摆动踏板、用于控制夹紧机构的夹紧踏板，所述升降踏板、摆动踏板、夹紧踏板均连接在底座上。

13、本实用新型上述技术方案中的一个技术方案至少具有如下优点或有益效果之一：

14、本实用新型通过夹紧气缸驱动固定块夹紧鞋楦的两端，保证了鞋楦和套在鞋楦外的鞋面的稳固性，提高穿鞋带效率，并且还能通过调整升降机构、万向转动单元将其调整至自己便于操作的高度和角度，操作方便，适合不同身高规格和操作习惯的工作人员进行操作。

技术特征：

1.一种穿鞋带辅助装置，包括底座、升降机构、万向转动单元、夹紧机构、底板，所述升降机构的一端与底座连接，所述升降机构的另一端与万向转动单元的一端连接，所述万向转动单元与底板连接，其特征在于，所述底板的一端设有倾斜布置的挡板，所述夹紧机构包括活动连接在底板另一端上的固定块、用于驱动固定块往挡板方向运动的夹紧气缸。

2.根据权利要求1所述的穿鞋带辅助装置，其特征在于，所述底板上设有两条平行对称布置的滑动槽，所述固定块的底部设有两个连接杆，所述连接杆之间设有加强板，所述固定块通过连接杆穿插滑动槽与底板活动连接，所述夹紧气缸与加强板连接。

3.根据权利要求1所述的穿鞋带辅助装置，其特征在于，所述升降机构包括升降杆、连接在升降杆上的定位块、支撑架、升降气缸，所述升降杆的一端与底座连接，所述升降杆的另一端与万向转动单元的一端连接，所述升降杆设有条形槽，条形槽宽度与定位块宽度匹配；

4.根据权利要求1所述的穿鞋带辅助装置，其特征在于，所述挡板为弧形板，所述固定块上设有弹性压块，所述弹性压块面向挡板的一侧向内凹陷。

5.根据权利要求2所述的穿鞋带辅助装置，其特征在于，还包括固定板，所述固定板为l形，所述固定板的横板连接在底板底部，所述固定板的竖板上设有一通孔，所述夹紧气缸的缸体与横板连接，所述夹紧气缸的动力输出部穿过通过与加强板连接。

6.根据权利要求3所述的穿鞋带辅助装置，其特征在于，所述万向转动单元包括球形万向节、固定座、固定板、摆动气缸，所述固定板与升降杆连接，所述固定座包括对称布置的左连接块、右连接块，所述左连接块、右连接块形状大小匹配，所述左连接块上设有左凹部，所述右连接块上设有与左凹部匹配的右凹部，所述左凹部和右凹部组成一连接槽，所述球形万向节与连接槽转动连接；

7.根据权利要求6所述的穿鞋带辅助装置，其特征在于，还包括t型连接块，所述t型连接块上设有水平部和竖直部，所述t型连接块的竖直部与右连接块连接，所述t型连接块的水平部与摆动气缸的动力输出部的位置匹配。

8.根据权利要求7所述的穿鞋带辅助装置，其特征在于，还包括控制机构，所述控制机构包括用于控制升降机构的升降踏板、用于控制万向转动单元的摆动踏板、用于控制夹紧机构的夹紧踏板，所述升降踏板、摆动踏板、夹紧踏板均连接在底座上。

技术总结
本技术涉及制鞋技术领域，提供了一种穿鞋带辅助装置，一种穿鞋带辅助装置，包括底座、升降机构、万向转动单元、夹紧机构、底板，所述升降机构的一端与底座连接，所述升降机构的另一端与万向转动单元的一端连接，所述万向转动单元与底板连接，其特征在于，所述底板的一端设有倾斜布置的挡板，所述夹紧机构包括活动连接在底板另一端上的固定块、用于驱动固定块往挡板方向运动的夹紧气缸。本技术通过夹紧气缸驱动固定块夹紧鞋楦的两端，保证了鞋楦和套在鞋楦外的鞋面的稳固性，提高穿鞋带效率，并且还能通过调整升降机构、万向转动单元将其调整至自己便于操作的高度和角度，操作方便，适合不同身高规格和操作习惯的工作人员进行操作。

技术研发人员：冯统,翁士伟,伍建国,刘海遒,何兴,麦学科,翁神红,麦敏聪,黄宝莹
受保护的技术使用者：衡阳市得阳鞋业有限公司
技术研发日：20231114
技术公布日：2024/7/18
