一种手持式吹风机的制作方法

本技术涉及吹风机的，尤其涉及一种手持式吹风机。

背景技术：

1、在人们的日常生活中，由于头皮的新陈代谢，头部会不断产生头皮屑，洗头也成为了人们日常生活的一部分。而在洗完头发之后，当人们需要洗漱睡觉或外出时，头发的自然吹干需要花费大量的时间，吹风机便利了人们的生活，缩短了人们干头发的时间，便利了人们的生活。吹风机一般包括风筒和手柄。现有的吹风机手柄往往为多层结构，零部件多，复杂，拆装不便。

技术实现思路

1、(一)要解决的技术问题

2、本实用新型要解决的技术问题是提供一种手持式吹风机，且手柄具有为单层结构的壳体，供流体通过流向风筒；该结构简单，零部件少，拆装方便，有利于后续的维护和维修。

3、(二)技术方案

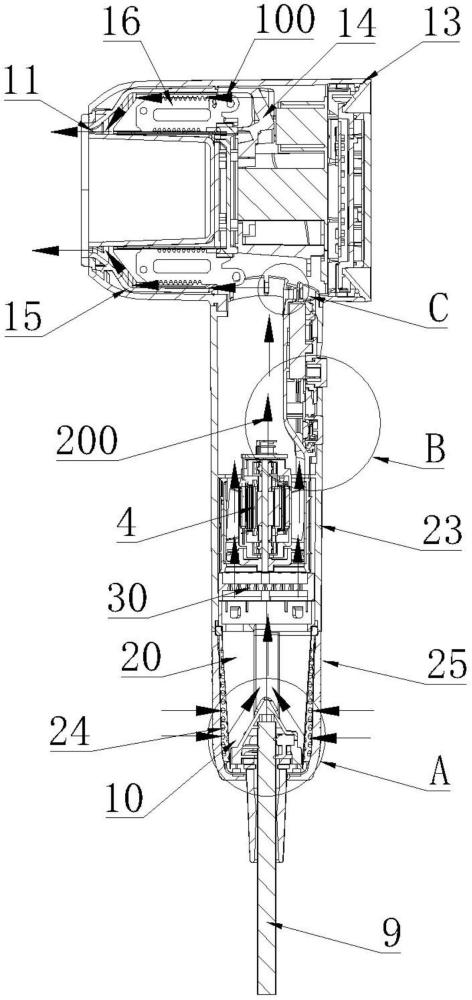

4、本实用新型解决上述技术问题所采用的方案是一种手持式吹风机，包括风筒、以及与所述风筒连接的手柄；所述手柄包括与所述风筒连接的第一端、以及远离与所述第一端的第二端，且，所述第一端和所述第二端之间形成有沿着环向延伸的壳体，所述壳体为单层结构；所述壳体具有由所述第二端朝向所述第一端方向的能够与所述风筒相通的流体通道。

5、可选的，所述第一端和所述第二端之间沿着环向连续延伸形成有为整体结构的壳体。

6、在一些实施例中，所述风筒位于其与第一端连接处设置有环形壁；所述壳体位于所述第一端处设置有多个沿着环向布置的弹性卡扣，所述弹性卡扣能够伸入所述风筒内并卡接在所述风筒的环形壁上；且所述环形壁的内壁设置有多个间隔布置的卡接块，至少一个卡接块卡合在两个相邻的所述弹性卡扣之间，以限制所述弹性卡扣在周向方向上的晃动，从而提高所述弹性卡扣的卡接稳固度，进而提高所述手柄和所述风筒的连接稳固度；同时，所述壳体位于任一所述卡接块的下方设置有凸起部，所述凸起部能够和所述卡接块通过螺钉连接在一起，进一步提高所述手柄和所述风筒的稳固连接。

7、在一些实施例中，所述壳体的内壁沿着流体通道的方向沿着有两个间隔布置的卡合筋，且所述壳体的内壁位于两个所述卡合筋靠近所述第二端的一侧朝内凸起形成有环形抵接壁；两个所述卡合筋和所述环形抵接壁配合形成有卡合空间，所述卡合空间内卡合有安装座，所述安装座内设置有控制主板，所述壳体上安装有能够与所述控制主板电连接的控制按钮；所述控制按钮包括用于控制开关的开关按钮和用于控制温度的温度开关。

8、在一些实施例中，所述风筒位于其与第一端连接处设置有环形壁，所述环形壁远离所述第一端处的外壁上设置有第一环形凹槽；所述壳体靠近所述第一端处的内壁设置有第二环形凹槽，以使得所述第二环形凹槽远离所述第二端的一侧壁能够卡合在所述第一环形凹槽内，且所述第二环形凹槽能够卡合住所述环形壁，从而实现所述风筒和所述手柄之间的稳固连接；并且，所述壳体靠近所述第一端处的内壁朝内凸起形成有凸柱，所述环形壁设置有能够与所述凸柱相适配的开孔，且所述凸柱和所述开孔能够通过螺钉连接在一起，通过所述凸柱和所述开孔的配合，能够进一步提高所述风筒和所述手柄之间的稳固连接。

9、在一些实施例中，所述壳体包括可拆卸连接的第一壁和第二壁，所述第一壁和所述第二壁能够拼接形成所述壳体。

10、在一些实施例中，所述第一壁和所述第二壁通过卡扣结构连接在一起，且至少一个卡扣结构靠近第一端设置，至少一个卡扣结构靠近第二端设置；所述第一壁靠近拼接处设置有朝内凸起的卡扣部，所述第二壁靠近拼接处设置有朝内凸起的凸块，所述凸块至少部分紧贴所述第一壁，所述凸块开设有卡扣孔，以能够与所述卡扣部配合卡接。

11、在一些实施例中，所述壳体和所述环形壁的内壁一体成型有安装壁，所述安装壁内形成有安装腔，所述安装腔设置有控制主板，所述壳体上安装有能够与所述控制主板电连接的控制按钮；所述控制按钮包括用于控制开关的开关按钮和用于控制温度的温度开关。

12、在一些实施例中，所述第一壁和所述第二壁的拼接处设置有第一密封件。

13、在一些实施例中，所述第一密封件采用软胶材料制作而成。

14、采用上述方案，通过所述第一密封件的设置，能够在所述壳体内形成有密封的流体通道。

15、在一些实施例中，所述壳体和所述风筒的连接处设置有第二密封件。

16、在一些实施例中，所述第二密封件采用软胶材料制作而成。

17、采用上述方案，通过所述第二密封件的设置，能够提高所述手柄和所述风筒之间的密封性，从而保证该手持式吹风机内的流体路径是封闭的，不会出现漏风的问题。

18、在一些实施例中，所述手柄至少靠近所述第二端的部分设置有与所述流体通道相通的流体入口。

19、具体的，外部的气流能够通过所述流体入口进入所述流体通道内后进入所述风筒。

20、在一些实施例中，所述流体入口包括穿孔，所述穿孔至少部分地绕所述手柄延伸布置，且所述穿孔能够穿透所述手柄。

21、具体的，所述手柄靠近所述第二端的部分沿着环向设置有多处所述穿孔，且所述穿孔沿着所述流体通道的方向延伸排列。

22、在一些实施例中，所述手柄包括连接在所述壳体背离所述第一端的一些的进风件，所述进风件设置有所述穿孔；且，所述进风件背离所述第一端的一侧连接有电缆。

23、在一些实施例中，所述手柄位于所述穿孔内的空间内设置有导流件，用于将由所述穿孔进入的气流朝着靠近风筒的方向引导；所述导流件包括两个相对设置的第一导流部和第二导流部，且，所述第一导流部和所述第二导流部分别设置有朝向所述穿孔方向设置的迎风面，所述迎风面自所述第二端朝向所述第一端的方向不断朝内倾斜而成，可以使得由穿孔进入的气流顺着导流件的迎风面朝向第一端的方向流动，起到引流的作用，可以降低气流在流体通道内的流动噪音；并且，所述第一导流部和所述第二导流部相对设置，可以减少进入的气流相互冲击，减少噪音，使得用户使用更为舒适。

24、在一些实施例中，所述风筒内具有与所述流体通道相通的主流体通道，所述风筒的一端具有流体出口；且由所述流体入口到所述流体出口的流体流动路径是非线性的。

25、在一些实施例中，所述风筒包括沿着主流体通道方向延伸的外壁、设于所述外壁内靠近所述第二端处的引流壳体、以及与所述引流壳体相接的靠近所述流体出口的一侧的加热壳体，所述加热壳体内设置有沿着主流体通道方向延伸的呈封闭的内壁，则所述引流壳体包括与所述外壁的内侧相抵的环形外壁、以及由所述环形外壁沿着径向向内设置的环形内壁，所述环形外壁靠近所述第一端的部分开设开口，以能够将流体通道内气流引导至所述主流体通道内后由流体出口吹出；并且，所述加热壳体和所述内壁之间设置有发热丝，所述发热丝沿着所述内壁的周向布置；所述加热壳体和所述内壁靠近所述引流壳体的一侧开设开口，所述环形外壁和所述环形内壁靠近所述加热壳体的一侧开设开口，所述加热壳体和所述内壁背离所述引流壳体的一侧开设开口，以使得所述引流壳体和所述环形外壁相接形成的部分和所述内壁和所述环形内壁相接形成的部分之间形成所述主流体通道；所述风筒位于所述加热壳体背离所述引流壳体的一侧连接有风嘴，所述风嘴内部设置空腔，所述内壁背离所述引流壳体的一侧连接有引流出风件，所述引流出风件为锥形结构，以将气流顺畅的吹出；并且，所述引流出风件的中心处设置有挡风板，可以减少气流的冲击造成的噪音，还可以减少风压风速的损耗。

26、在一些实施例中，所述引流壳体和所述内壁之间设置有隔断筋条，所述隔断筋条包括相对所述内壁垂直设置第一迎风面和第二迎风面，可以使得在所述引流壳体内流动的气流可以沿着所述第一迎风面和所述第二迎风面向着所述流体出口的方向流动，同时，可以减少两股风的冲击造成的噪音，还可以减少风压风速的损耗。

27、在一些实施例中，所述壳体内位于所述第二端和所述第一端之间的路径上设置有电机。

28、在一些实施例中，所述导流件和所述穿孔之间设置有第一过滤件；所述电机设于所述导流件背离所述第二端的一侧，且所述导流件和所述电机之间设置有第二过滤件，外部进入的气流通过两次过滤，则使得由风筒吹出的气流更为干净。

29、(三)有益效果

30、与现有技术相比，本实用新型设计一种手持式吹风机，

31、(1)本实用新型的手柄具有为单层结构的壳体，供流体通过流向风筒；该结构简单，零部件少，拆装方便，有利于后续的维护和维修；

32、(2)本实用新型通过所述第一密封件的设置，能够在所述壳体内形成有密封的流体通道；通过所述第二密封件的设置，能够提高所述手柄和所述风筒之间的密封性，从而保证该手持式吹风机内的流体路径是封闭的，不会出现漏风的问题。
