一种可调风嘴以及吹风机的制作方法

本技术涉及头发护理设备，具体涉及一种可调风嘴以及吹风机。

背景技术：

1、吹风机是一种护理头发的常用工具，凭借其在使用过程中可吹干头发且能定型的优点，因此被人们广泛使用。

2、风嘴作为吹风机的主要配件，可以在一定范围内配合具体的工作模式，从而改变或者优化吹风机吹出气流的流速、方向、吹风范围等，从而满足不同使用者的需求。在现有技术中，大多数的传统风嘴的出风口的出风间隙恒定，当在不同的使用需求下，通常是更换不同规格的出风嘴，从而实现调整风压和风速的变化；上述方案虽然能实现调整风压和风速的需求，但是，由于出风嘴具有多个，尤其是在使用以及收纳时，操作较为麻烦。

技术实现思路

1、本实用新型提供了一种可调节出风口的出风间隙以及便于快速调节出风口处风速和风压的可调风嘴以及吹风机。

2、为达到上述目的，本实用新型采用如下技术方案：

3、一种可调风嘴，包括外风嘴，所述外风嘴具有出风口，所述外风嘴上转动连接有拨动件，所述拨动件上开设有行程槽；所述外风嘴上活动连接有至少一个调节件，所述调节件的部分活动设置于行程槽内；所述拨动件相对外风嘴转动时，所述行程槽带动调节件相对外风嘴翻转，以调节外风嘴的出风口处的出风间隙。

4、本方案的原理及优点是：通过布置拨动件以及调节件，并且在行程槽的作用下，拨动件转动时会带动调节件翻转，从而改变外风嘴的出风口处的出风间隙，即，通过操作拨动件可改变通过外风嘴气流的风速和风压等参数，从而实现风嘴多工况的使用需求，可满足多种护发需求，而且使用方便。

5、优选的，作为一种改进，所述调节件具有滑动部，所述滑动部滑动布置于行程槽内，当所述拨动件相对外风嘴转动时，所述滑动部与行程槽的接触位置和所述拨动件的中心点之间的距离随之改变。

6、有益效果：采用上述方案，便于实现调节件活动的连接在拨动件上，即，通过行程槽和滑动部的配合，使得在拨动件转动时，调节件可以被动的翻转。

7、优选的，作为一种改进，所述拨动件上具有拨动部，所述拨动部用于带动拨动件转动，所述外风嘴上开设有限位槽，所述拨动部活动的布置于限位槽中。

8、有益效果：采用上述技术方案，便于通过操作拨动部，从而带动拨动件转动；通过布置限位槽，便于进一步的限定拨动件的转动角度，从而有效的控制拨动件的最大转动范围。

9、优选的，作为一种改进，所述外风嘴内安装有内风嘴，所述内风嘴与外风嘴的形状相适配；所述调节件具有连接部，所述连接部转动连接于内风嘴上。

10、有益效果：采用上述方案有利于在实际使用过程中，通过安装内风嘴，避免相对较为高温的气流使得外风嘴的温度较高，避免烫伤用户，提升使用安全性；而且，调节件通过连接不连接在内风嘴上，使得调节件可以连接部为轴进行翻转，便于实现调整外风嘴的出风口处的出风间隙。

11、优选的，作为一种改进，所述调节件具有挡风部，所述挡风部抵靠于外风嘴的出风口内，当所述调节件相对外风嘴翻转时，所述挡风部增加或减少外风嘴出风口的有效出风间隙。

12、有益效果：采用上述技术方案，便于在调节件翻转移动的过程中，通过挡风部的移动从而增加或减少外风嘴出风口的有效出风间隙。

13、优选的，作为一种改进，所述拨动件具有侧端面，所述行程槽位于侧端面上。

14、有益效果：便于实现转动拨动件从而带动调节件的移动，有效的实现了圆周运动和直线运动之间的合理转换过渡，使得结构更加紧凑合理。

15、优选的，作为一种改进，所述外风嘴的一端上安装有底座。

16、优选的，作为一种改进，所述底座上安装有导风件，所述导风件位于外风嘴的内部。

17、优选的，作为一种改进，所述底座上设有弹片，所述调节件的端部活动抵靠于弹片上。

18、有益效果：在具体使用中，通过布置弹性片，可以在调节件移动的过程中保持调节件和弹片两者结构的相抵靠，可以避免由于结构间隙过大导致调节件在移动的过程中产生不必要的晃动。

19、本申请还提供了一种吹风机，包括吹风机本体和可调风嘴，所述可调风嘴装配于吹风机本体上。

20、有益效果：采用上述技术方案，使得吹风机在使用时，可以具有可调节出风口的出风间隙以及便于快速调节出风口处风速和风压的功能，方便用户使用。

技术特征：

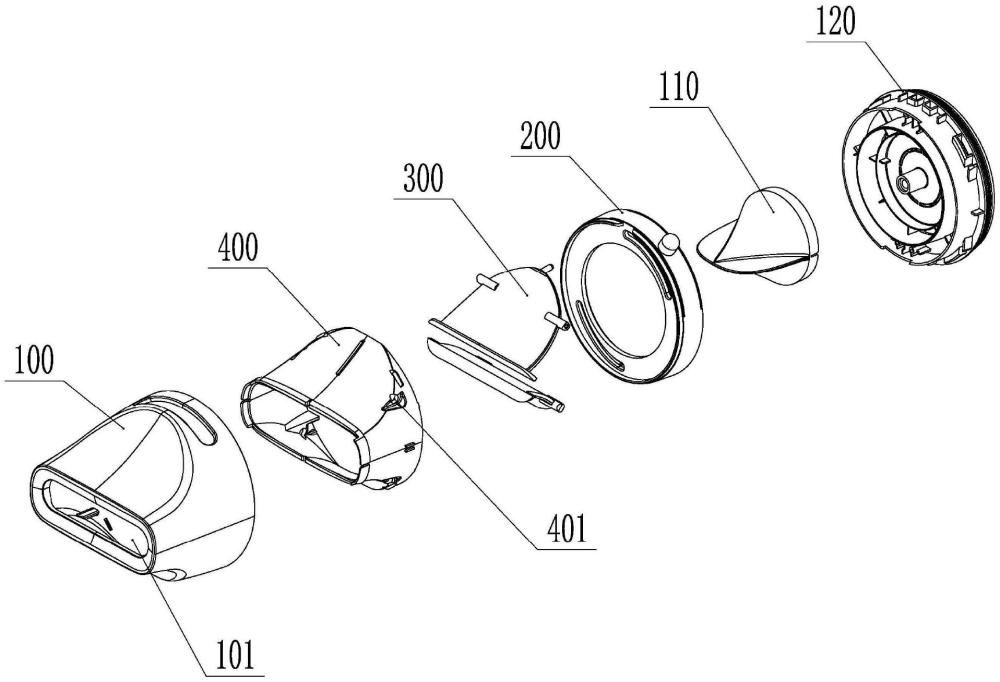

1.一种可调风嘴，包括外风嘴(100)，所述外风嘴(100)具有出风口(101)，其特征在于：

2.根据权利要求1所述的一种可调风嘴，其特征在于：所述调节件(300)具有滑动部(310)，所述滑动部(310)滑动布置于行程槽(201)内，当所述拨动件(200)相对外风嘴(100)转动时，所述滑动部(310)与行程槽(201)的接触位置和所述拨动件(200)的中心点之间的距离随之改变。

3.根据权利要求1所述的一种可调风嘴，其特征在于：所述拨动件(200)上具有拨动部(210)，所述拨动部(210)用于带动拨动件(200)转动，所述外风嘴(100)上开设有限位槽(102)，所述拨动部(210)活动的布置于限位槽(102)中。

4.根据权利要求2所述的一种可调风嘴，其特征在于：所述外风嘴(100)内安装有内风嘴(400)，所述内风嘴(400)与外风嘴(100)的形状相适配；所述调节件(300)具有连接部(320)，所述连接部(320)转动连接于内风嘴(400)上。

5.根据权利要求1所述的一种可调风嘴，其特征在于：所述调节件(300)具有挡风部(330)，所述挡风部(330)抵靠于外风嘴(100)的出风口(101)内，当所述调节件(300)相对外风嘴(100)翻转时，所述挡风部(330)增加或减少外风嘴(100)出风口(101)的有效出风间隙。

6.根据权利要求1所述的一种可调风嘴，其特征在于：所述拨动件(200)具有侧端面，所述行程槽(201)位于侧端面上。

7.根据权利要求1所述的一种可调风嘴，其特征在于：所述外风嘴(100)的一端上安装有底座(120)。

8.根据权利要求7所述的一种可调风嘴，其特征在于：所述底座(120)上安装有导风件(110)，所述导风件(110)位于外风嘴(100)的内部。

9.根据权利要求7所述的一种可调风嘴，其特征在于：所述底座(120)上设有弹片(130)，所述调节件(300)的端部活动抵靠于弹片(130)上。

10.一种吹风机，包括吹风机本体，其特征在于：还包括权利要求1～8任意一项所述的可调风嘴，所述可调风嘴装配于吹风机本体上。

技术总结
本技术涉及头发护理设备技术领域，公开了一种可调风嘴，本技术方案包括外风嘴，所述外风嘴具有出风口，所述外风嘴上转动连接有拨动件，所述拨动件上开设有行程槽；所述外风嘴上活动连接有至少一个调节件，所述调节件的部分活动设置于行程槽内；所述拨动件相对外风嘴转动时，所述行程槽带动调节件相对外风嘴翻转，以调节外风嘴的出风口处的出风间隙；还公开了一种吹风机，包括吹风机本体和可调风嘴，所述可调风嘴装配于吹风机本体上。本技术具有可调节出风口的出风间隙以及便于快速调节出风口处风速以及风压的优点。

技术研发人员：方国洪,张咏江,李隆轩,刘翔,谢长江
受保护的技术使用者：月立集团有限公司
技术研发日：20231229
技术公布日：2024/11/18
