生理、护理方便裤的制作方法

本发明涉及一种方便裤，更具体地说，它涉及一种生理护理方便裤。

背景技术：

目前，市场上销售的各种卫生巾、导尿管、尿袋、尿不湿等产品都有一定的局限性：一、功能单一，不能适合不同人群、不同时期使用。二、容易发生侧漏，经常在量大时发生侧漏，影响正常生活质量，或者造成不必要的麻烦。三、容易发生感染，由于包围面积大并不透气，长时间大湿度容易滋生细菌产生感染。四、需要更换空间，由于个人隐私不方便在公共场所进行更换。

技术实现要素：

本发明的目的是克服现有产品技术中的不足，提供一种能符合女性生理期产褥期护理、病人病床护理要求及解决特殊情况下长时间无法如厕问题，能不受场地、时间限制及时方便，密封性、透气性、舒适性优良的一种方便裤产品。

本发明通过以下技术方案予以实现：生理、护理方便裤主要包括导管、单向导流装置、储液袋、透气层、专用裤、垫片和回收垫片装置。

导管分为主导管、副导管。

单向导流装置主要由单向阀、锥形密封、“U”形密封组成；

储液袋主要由密封袋、导向槽、水密封拉链、输出孔组成。

回收垫片装置主要由拉环、拉绳、拉钩、双头拉钩、导向套、回收袋组成。

透气层由多孔绝热材料组成。

垫片由高吸水材料组成。

液体直接或通过导管经单向导流装置后进入储液袋，储液袋内可放置垫片吸收液体并通过开启水密封拉链通过回收垫片装置进行更换，也可经输出孔通过导管输出到其它储液容器或外部空间，储液袋固定在方便裤的透气层内。

本发明和现有技术相比较有以下有益效果：

1.密封性能好，大大减少渗漏所造成烦恼。

2.透气性能好，减少造成细菌感染和皮肤疾病。

3.舒适性能好，透气层透气、保温、除湿，穿着更舒适。

4.隐密性能好，更换垫片不用脱裤，在任何场所只要打开水密封拉链使用专用回收装置快速回收。

5.卫生性能好，回收和更换吸液垫时通过双头拉钩、拉钩和拉环，减少手与垫片的接触，更加清洁卫生。

附图说明

图1生理、护理、方便裤的结构图；

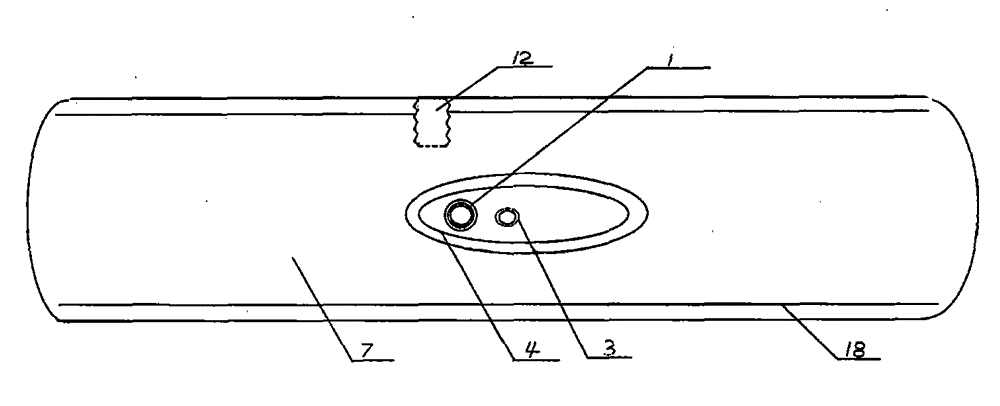

图2单向导流装置和储液袋俯视图；

图3垫片结构图；

图4回收垫片装置结构图；

图中：主导管1 环型密封2 副导管3 单向导流装置4 主导管螺纹5 水密封拉链6 透气层7储液袋8 垫片9 连接螺纹10 连接通道11 输出孔12 阀座13 管腔14 单向阀体15 弹簧16 球型单向阀17 导向槽18 导轨19 圆孔20 拉环21 回收袋22 拉钩23 导向套24 锥形密封25 “U”型密封26 连接螺纹27 双头拉钩28

具体实施方式

下面结合附图与具体实施方法对本发明作进一步详细描述：

已婚女性把主导管1插入阴道内，环形密封2使主导管与阴道壁间密封让月经流入管腔14内；男性阴茎直接进入主导管1管腔14内，已婚女性月经或男性尿液克服弹簧16压力使单向阀体15与阀座13分离进入储液袋8内，通过垫片9吸收或经输出孔12向其他储液容器或外部空间排出。未婚女性将主导管1从单向导流装置4上主导管螺纹5旋出，利用单向导流装置上锥形密封25、“U”型密封26密封并单向导流。通过锥形密封25锥度控制进入阴道内深度，避免触碰处女膜并造成损坏。女性可将副导管3插入尿道内，尿液通过球形单向阀17、连接通道11进入主通道到储液袋8内。副导管3与单向导流装置通过连接螺纹10连接。单向导流装置与储液袋通过连接螺纹27连接。储液袋8两端都有水密封拉链6作为更换垫片9进出口，水密封拉链6防止液体渗出并进行气体交换。储液袋8固定在方便裤上透气层7内，透气层进行气体交换并保证舒适性。储液袋8内设专用导向槽18与垫片导轨19相配合引导垫片活动。垫片有两个圆孔20，打开一端水密封拉链将拉钩23钩入垫片圆孔，打开另一端水密封拉链用双头拉钩28将新旧垫片的两圆孔连接起来。拉动拉环21通过拉绳使垫片从储液袋内出来经过导向套24进入回收袋22内，同时将新垫片更换到位。
