妇科宫颈锥切器具的制作方法

本发明涉及一种医疗手术器具，具体涉及一种妇科宫颈锥切器具。

背景技术：

子宫颈上皮内瘤变(cin)是与子宫颈浸润癌密切相关的一组子宫颈病变，高级别的cin被视为癌前病变，及时治疗高级别病变，是预防子宫颈癌行之有效的措施，对于高级别的cin通常采用子宫颈锥切术。宫颈锥切术是妇产科切除子宫颈的一种手术，也就是由外向内呈圆锥形的形状切下一部分宫颈组织。它一方面是为了作病理检查，确诊宫颈的病变；另一方面也是切除病变的一种治疗方法。冷刀锥切是目前常用的宫颈锥切术，采用的是普通手术刀，如中国专利数据库公告/公开的201410747419.3、201120022920.5、201520319058.2，切缘清晰，利于病理检查，但宫颈不固定，切缘不光滑，锥切量不易控制，需要人力资源多，很大程度上依赖于术者的经验，手术缝合止血困难，术后创面反复出血，从而给病人带来不必要的痛苦。

技术实现要素：

本发明提供了妇科宫颈锥切器具，其克服了背景技术中妇科宫颈锥切方式所存在的不足。

本发明解决其技术问题的所采用的技术方案是：

妇科宫颈锥切器具，包括刀仓6、中心管19、旋切刀轴17和驱动机构，该中心管19自后往前穿过刀仓6，该旋切刀轴17能滑动且能转动套接在中心管19外；

该刀仓6前端设有负压吸盘3，该刀仓6和负压吸盘3间形成吸附腔体，该刀仓6后端设有充放气控制装置8，该充放气控制装置8接通吸附腔体以用于控 制负压吸盘3产生吸附作用；

该中心管19之伸出刀仓6的前端装接且接通有气球1，该中心管19之后端接通有用于控制气球1胀缩的充放气控制装置13；

该旋切刀轴17前端固接有旋切刀18，该负压吸盘3设有贯穿且适配旋切刀18的刀槽，以使旋切刀18能自后往前穿过刀槽伸出负压吸盘3前；该驱动机构传动连接旋切刀轴17以能带动旋切刀轴17及旋切刀18转动实现锥切。

一实施例之中：该中心管19和刀仓6之间设置有能调整二者前后相对位置的定位机构12，该中心管19和旋切刀轴17之间设置有能调整二者前后相对位置的定位机构10。

一实施例之中：该负压吸盘3能前后滑动套接在旋切刀轴17外，另设定位机构14连接负压吸盘3和刀仓6。

一实施例之中：该旋切刀轴17外套设有刀门2，该旋切刀18和刀门2连接在一起，且旋切刀18能相对刀门2转动；该刀门2能相对负压吸盘3前后滑动，且该刀门2适配刀槽。

一实施例之中：该负压吸盘3之后固设有前后向的导轨4，该刀门2滑接在导轨4。

一实施例之中：该驱动机构包括蜗轮蜗杆传动机构9、旋切手轮15和防逆切装置16，该旋切手轮15通过防逆切装置16传动连接蜗轮蜗杆传动机构9，该蜗轮蜗杆传动机构9传动连接旋切刀轴17。

一实施例之中：该刀仓6后端设有照明灯7。

一实施例之中：该充放气控制装置8包括负压控制阀门，该充放气控制装置13包括气球压力控制阀。

一实施例之中：该刀仓6由透明材料制成。

一实施例之中：该旋切刀18呈空间曲面结构，以使得旋切刀18转动时实现滑切。

本技术方案与背景技术相比，它具有如下优点：

通过旋切刀转动配合负压吸盘吸附实施宫颈锥切手术，具有结构简单，操作方便，需要人力资源少的优点，解决了现有技术中用解剖刀进行锥切，手术效果过分依赖施术者的操作经验，宫颈不固定，切缘不光滑，锥切量不易控制，需要人力资源多的缺陷。

中心管之伸出刀仓的前端装接且接通有气球，后端接通有用于控制气球胀缩的充放气控制装置，气球在体外未充气，待中心管进入宫颈口气球到达子宫内，通过控制装置充气，起到切除稳定、厚度均匀、防止中心管滑脱的作用。

负压吸盘设有贯穿且适配旋切刀的刀槽，以使旋切刀能自后往前穿过刀槽伸出负压吸盘前，旋切刀在未到达工作位时藏于刀仓内，到达工位时伸出负压吸盘前，伸出刀仓前，起到保护人体组织的作用。

旋切刀轴外套设有刀门，刀门适配刀槽，工作开始前，刀门嵌入刀槽，使负压吸盘成为一个完整的盘，通过控制装置抽气，使刀仓内的吸附腔体呈负压状态，负压吸盘吸住宫颈，解决了冷刀锥切中宫颈不固定的缺陷。

刀仓后端设有照明灯，刀仓由透明材料制成。，使术者操作视野更明亮，增加手术的可视性。

旋切刀呈旋转动时实现滑切的空间曲面结构，可减小锥切力，宫颈受力小，移动小。

附图说明

下面结合附图和实施例对本发明作进一步说明。

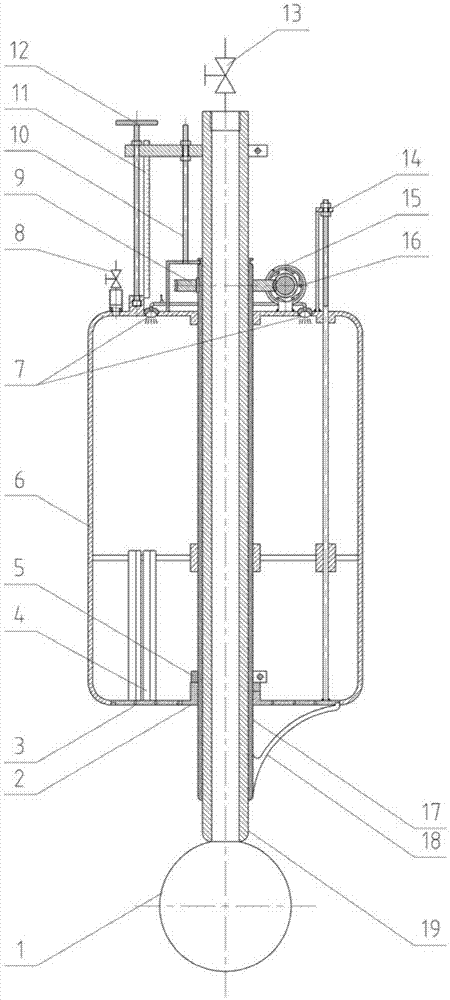

图1为妇科宫颈锥切器具的旋切刀进入工位时的示意图。

图2为妇科宫颈锥切器具的旋切刀工位时的示意图。

图3-1为妇科宫颈锥切器具的旋切刀退出工位时的示意图。

图3-2为图3-1的a向示意图。

具体实施方式

请查阅图1至图3-2，妇科宫颈锥切器具，包括刀仓6、中心管19、旋切刀轴17和驱动机构。

该刀仓6呈圆柱形结构且由透明材料制成，进行宫颈锥切手术时置于阴道内，用于撑开阴道壁。该刀仓6后端设有照明灯7。该中心管19自后往前密封穿过刀仓6，且中心管19能相对刀仓6前后滑动，另在中心管19和刀仓6之间设置有能调整二者前后相对位置的宫颈手术定位机构12，如松释宫颈手术定位机构12则能调整二者前后相对位置，调整到位后锁定宫颈手术定位机构12则能定位二者，具体结构如采用螺栓螺母机构等。另设有相对中心管19固定的宫颈手术定位读数尺11，则能通过读数尺11了解二者前后相对位置，可针对宫颈个体差异调整锥切范围。其中：该中心管19伸出刀仓6外前端的长度与人体宫颈管长度基本一致，该刀仓6长度与人体阴道长度基本一致。

该旋切刀轴17能滑动且能转动套接在中心管19外，另在中心管19和旋切刀轴17之间设置有能调整二者前后相对位置的刀具定位机构10，如松释刀具定位结构10则能调节二者前后相对位置，锁定后则能定位二者。该旋切刀轴17前端固接有旋切刀18，旋切刀18呈空间曲面结构，旋切刀18根据不同患者的病变情况分成不同的规格，进行锥切手术时采用滑切的方式，可减小锥切力，宫颈受力小，移动小。该旋切刀18呈空间曲面结构如为锥状螺旋结构，如图3-1和图3-2所示，以使得旋切刀18转动时实现滑切，它可减小锥切力，宫颈受力小，移动小。

该中心管19之伸出刀仓6的前端装接且接通有气球1，后端接通有充放气控 制装置13，则通过充放气控制装置13能控制气球1胀缩，该充放气控制装置13如包括气球压力控制阀。使用时气球1在体外未充气，待中心管19进入宫颈口到达固定位置时通过气球压力控制阀充气使气球增大，以起到切除稳定、厚度均匀、防止中心管19滑脱的作用。

该刀仓6前端设有负压吸盘3，该负压吸盘3能前后滑动套接在旋切刀轴17外，该刀仓6和负压吸盘3间形成吸附腔体，该刀仓6后端设有充放气控制装置8，该充放气控制装置8接通吸附腔体以用于控制负压吸盘3产生吸附作用，该充放气控制装置8如包括负压控制阀门。该负压吸盘3如为布满小孔的圆盘状结构，用于在锥切时固定宫颈并且在锥切完毕后吸住组织带离阴道。另设负压吸盘定位机构14连接负压吸盘3和刀仓6，通过负压吸盘定位机构14能调节负压吸盘3前后位置。

该负压吸盘3上有贯穿且适配旋切刀18的刀槽，该刀槽如旋切刀a向视图形状，则通过旋切刀轴17前后移动、负压吸盘3前后移动能自后往前穿过刀槽伸出负压吸盘3前或自前往后穿过刀槽内缩负压吸盘之后。

本实施例之中，该旋切刀轴17外套设有刀门2，该旋切刀18和刀门2连接在一起，且旋切刀18能相对刀门2转动，该结构如在旋切刀轴17固接刀门挡圈5，通过刀门挡圈5和旋切刀18限设刀门2，限定刀门2轴向位置。该刀门2能相对负压吸盘3前后滑动，如该负压吸盘3之后固设有前后向的导轨4，该刀门2滑接在导轨4。该刀门2还适配刀槽，则旋切刀轴17带动旋切刀18向前移动到工位时，刀门2适配刀槽以使负压吸盘3构成完整负压吸盘3。

该驱动机构传动连接旋切刀轴17以能带动旋切刀轴17及旋切刀18转动实现锥切。具体结构中，该驱动机构包括蜗轮蜗杆传动机构9、旋切手轮15和防逆切装置16，该旋切手轮15通过防逆切装置16传动连接蜗轮蜗杆传动机构9，该蜗 轮蜗杆传动机构9传动连接旋切刀轴17。

本实施例中的锥切器具的手术步骤如包括：在体外根据所要切下组织的范围调整宫颈手术定位读数尺11，调整宫颈手术定位机构12，打开照明灯7，调整好后，将妇科宫颈锥切器具放入阴道内，使负压吸盘3对准宫颈，旋切刀轴17进入宫颈口，气球1到达宫腔内，通过气球压力控制阀门对气球1充气，通过气球1将旋切刀轴17固定在宫颈管内。接着，推动刀具定位机构10，使藏于刀仓6内的旋切刀18沿刀门导轨4滑动通过负压吸盘3上的刀槽，以使得旋切刀18伸出负压吸盘3之前，伸出刀仓6，该刀门5使负压吸盘3上的刀槽闭合。接着，通过刀仓负压控制阀门吸出刀仓6内的空气，使刀仓6呈负压状态，负压吸盘3吸住宫颈。接着，通过转动旋切手轮15带动蜗轮蜗杆传动机构9使旋切刀18旋转进行妇科宫颈锥切手术。组织切下后，松开刀仓负压控制阀门，使得刀仓6内恢复正常压力，关闭照明灯7，松开刀具定位机构10和负压吸盘定位机构14，拉动刀具定位机构10以带动旋切刀轴17后退，使组织夹在负压吸盘3和旋切刀18之间带回刀仓6。通过气球压力控制阀放掉气球1内的气体，将妇科宫颈锥切器具从阴道内抽出。

以上所述，仅为本发明较佳实施例而已，故不能依此限定本发明实施的范围，即依本发明专利范围及说明书内容所作的等效变化与修饰，皆应仍属本发明涵盖的范围内。
