膀胱肿瘤标本取出器的制作方法

本发明涉及一种取出器，更确切的说是一种膀胱肿瘤标本取出器。

背景技术：

膀胱肿瘤常用的手术方法是经尿道膀胱肿瘤切除术，传统手术方法是将肿瘤切成碎块，冲洗抽出，其缺点是碎块标本丧失了肿瘤的完整形态，肿瘤基底部无法辨认，难以确定肿瘤侵润深度，对于肿瘤的分期难以判断。近年来使用膀胱肿瘤整块切除方法，完整切除肿瘤，便于病理医生整体把握肿瘤病理分期、分级，有利于临床制定治疗方案。但是，完整切除的肿瘤，体积偏大时，无法通过常规冲洗器抽出，目前尚无理想的标本取出器械。

技术实现要素：

本发明的目的是提供一种膀胱肿瘤标本取出器，能够解决上述的问题。

本发明为实现上述目的，通过以下技术方案实现：

膀胱肿瘤标本取出器，包括自动开合网兜装置，所述自动开合网兜装置包括钛合金杆和记忆合金杆，记忆合金杆的两端与钛合金杆的两端连接，钛合金杆和记忆合金杆构成一个环形结构，钛合金杆和记忆合金杆的一侧安装标本袋，标本袋的口部与钛合金杆和记忆合金杆形成的环形结构配合，记忆合金杆和钛合金杆在室温20度时处于对折状态，钛合金杆的一侧安装连接杆，记忆合金杆上安装加热环，加热环套在记忆合金杆上，加热环的外周安装加热环。

为了进一步实现本发明的目的，还可以采用以下技术方案：所述记忆合金杆为采用记忆合金材料制成的杆状结构，这种记忆合金材料所含成分质量分数为钛含量79％、镍含量12％、铝含量7.3％、镱含量1.7％。所述钛合金杆上安装电切镜试管连接套。

本发明的优点在于：本发明在记忆合金杆上安装了加热环，当处于对折状态的记忆合金杆和钛合金杆伸入到膀胱内侧时，加热环可以为记忆合金杆加热，记忆合金杆被加热后由折叠状态转化为展开状态，从而使记忆合金杆与钛合金杆构成的环形结构打开，方便标本袋套住肿瘤，加热环停止加热之后记忆合金杆慢慢恢复到折叠状态，记忆合金杆与钛合金杆构成的环形结构回复到折叠状态，方便取出肿瘤。本发明只通过一个加热环就可以使记忆合金杆和钛合金杆实现开合，省去了复杂的机械结构，减少了伤口的牵拉，减轻了患者的痛苦。本发明还具有结构简洁紧凑、制造成本低廉和使用简便的优点。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

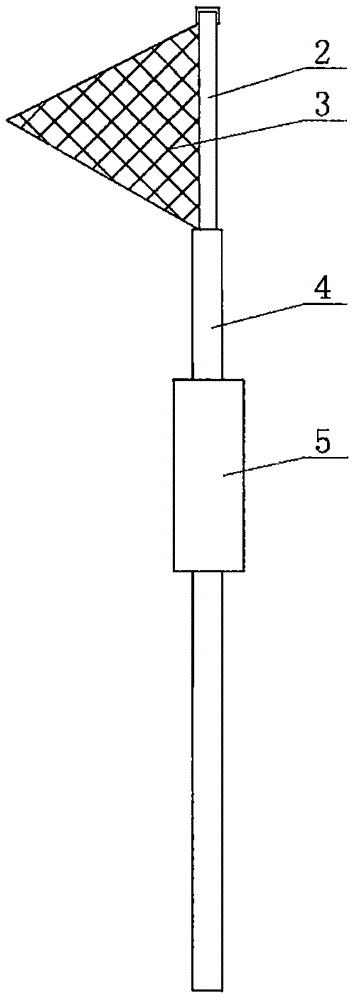

图1为本发明的主视结构示意图；图2为本发明的左视结构示意图；图3为图1的I部放大结构示意图。

标注部件：1记忆合金杆 2钛合金杆 3标本袋 4连接杆 5电切镜试管连接套 6隔热套 7半导体制冷片 8加热环 9隔热板。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

膀胱肿瘤标本取出器，如图1、图2和图3所示，包括自动开合网兜装置，所述自动开合网兜装置包括钛合金杆2和记忆合金杆1，记忆合金杆1的两端与钛合金杆2的两端连接，钛合金杆2和记忆合金杆1构成一个环形结构，钛合金杆2和记忆合金杆1的一侧安装标本袋3，标本袋3的口部与钛合金杆2和记忆合金杆1形成的环形结构配合，记忆合金杆1和钛合金杆2在室温20度时处于对折状态，钛合金杆2的一侧安装连接杆4，记忆合金杆1上安装加热环8，加热环8套在记忆合金杆1上，加热环8的外周安装加热环8。

本发明在记忆合金杆1上安装了加热环8，当处于对折状态的记忆合金杆1和钛合金杆2伸入到膀胱内侧时，加热环8可以为记忆合金杆1加热，记忆合金杆1被加热后由折叠状态转化为展开状态，从而使记忆合金杆1与钛合金杆2构成的环形结构打开，方便标本袋3套住肿瘤，加热环8停止加热之后记忆合金杆1慢慢恢复到折叠状态，记忆合金杆1与钛合金杆2构成的环形结构回复到折叠状态，方便取出肿瘤。本发明只通过一个加热环8就可以使记忆合金杆1和钛合金杆2实现开合，省去了复杂的机械结构，减少了伤口的牵拉，减轻了患者的痛苦。

所述记忆合金杆1为采用记忆合金材料制成的杆状结构，这种记忆合金材料所含成分质量分数为钛含量79％、镍含量12％、铝含量7.3％、镱含量1.7％。本发明在原有记忆合金的基础上添加了1.7％的镱元素，同时调整了钛、镍、铝的质量百分数，使记忆合金杆1温度高于37度时就可以达到型变量的78％，从而大大缩短了形变时间，减小了患者的伤害。

所述钛合金杆2上安装电切镜试管连接套5。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
