一种气管镜检查专用防喷面罩的制作方法

本发明关于涉及一种防护面罩，尤其涉及一种气管镜检查专用防喷面罩。

背景技术：

纤维支气管镜(简称纤支镜)是利用由几万根透光度很高的玻璃或丙烯树脂拉成很细的纤维所组成的导光束，来诊断支气管疾病的一种仪器。它的管腔很小，柔软可弯曲，导光能力强，亮度大，视野清晰，可以轻巧地由口腔或鼻腔进入气管直至各支气管段口，医生可在直视下观察气管、左右各叶支气管开口及粘膜情况，还可用很小的毛刷在可疑的粘膜处轻轻压刷几次，刷检物可以作涂片染色及培养检查；或注入少量生理盐水冲洗并抽取作涂片及培养检查。如有肉芽肿样病变需与肺癌相鉴别时可作活检病理检查。如怀疑肺癌，痰液、刷检物及灌洗液都可作脱落细胞(癌细胞)检查。

气管镜检查在呼吸系统疾病的诊疗过程中起着重要作用，其临床应用越来越广泛。纤支镜检查时，患者取平卧位，操作者站于患者头侧，气管镜检查可诱发患者咳嗽、咳痰，飞沫可喷在操作者颜面、衣物上，并可随空气弥漫在整个检查室，增加了医务人员及其他患者相关疾病的患病几率。除基本隔离衣外，目前临床上都是操作者头戴防护面罩，这样患者在咳嗽或者咳痰时，飞沫依然可以喷到操作者的衣物上，目前尚未有直接用于患者面部的相关防护装置。

技术实现要素：

有鉴于此，本发明的目的是提供一种气管镜检查专用防喷面罩，解决了在气管镜检查过程中由于诱发患者咳嗽、咳痰，飞沫易喷在操作者颜面、衣物上，并随空气弥漫在整个检查室，增加了医务人员及其他患者相关疾病的患病几率的问题。

本发明通过以下技术手段达到上述技术目的：

一种气管镜检查专用防喷面罩，包括扣在病患面部的面罩和戴在病患头部的头箍，所述面罩与头箍固定连接，所述面罩由透明材料制成，所述头箍由弹性材料制成，在所述面罩上相对于面部鼻孔的位置设有一氧气鼻导管入孔，在面罩上相对于面部口腔的位置设有气管镜入孔和吸痰管入孔，并在面罩的一侧临近边界处设有操作手入孔；在所述面罩朝向面部的一侧设有密封垫，所述密封垫呈条状并沿所述面罩的轮廓线延伸，所述密封垫在面罩扣合在病患面部上时与面部贴合；在所述氧气鼻导管入孔中设有刮擦装置；沿所述操作手入孔的内壁还设有密封环。

这样，为了防止患者因检查过程中诱发的飞沫喷溅，通过面罩和头箍将该装置扣合在患者面部，此时，设置在面罩下部的密封垫与患者面部贴合，起到一定的密封作用，并在面罩上设有氧气鼻导管入孔、气管镜入孔和吸痰管入孔，检查时将各检查管道通过各自的入孔插入患者气管进行检查，并可通过吸痰管方便的将患者肺部的痰吸出，并且氧气鼻导管可以保证患者的正常呼吸；当患者由于检查而诱发的飞沫喷溅将污物喷在面罩上时，通过设置在氧气鼻导管入孔中的刮擦装置，将粘在面罩上的污物进行刮除，保证面罩的透明效果，保证操作者通过操作手入孔进行正常操作，为了进一步提高密封效果，防止微笑的飞沫喷溅，在操作手入孔的内壁设有密封环，可以起到很好的防护作用。

进一步的，所述刮擦装置主要包括固定在氧气鼻导管入孔中的摩擦环，在所述摩擦环中插入一转动块，并所述转动块可在摩擦环中自由转动；所述转动块的顶部设有旋帽，所述转动块的底部侧壁上固连有刮擦杆，所述刮擦杆与面罩的表面紧密贴合；所述转动块为中空的，并在转动块中容置有球铰，所述球铰可在转动块中自由转动；所述球铰上设有供氧气鼻导管通过的通孔。

更进一步的，所述刮擦杆与面罩表面贴合的一面上设有凹槽，所述凹槽中设有吸水条。

进一步的，所述旋帽侧壁上设有防滑纹。

进一步的，所述气管镜入孔中设有第二球铰，并所述第二球铰可在气管镜入孔中自由转动，所述第二球铰上设有供气管镜通过的第二通孔。

进一步的，所述吸痰管入孔中设有第三球铰，并所述第三球铰可在吸痰管入孔中自由转动，所述第三球铰上设有供吸痰管通过的第三通孔。

进一步的，所述密封垫由海绵制成。

进一步的，所述密封环由海绵制成。

进一步的，在所述面罩上靠近边缘处的内部设有通道，所述通道沿面罩的边线轮廓延伸；所述通道底部设有若干小孔并与外界连通，所述小孔的开口处位于密封垫中。

更进一步的，所述通道通过接口与外部设备连接。

本发明的有益效果：通过一扣合在患者面部的且具有一定密封效果的防护面罩，有效的防止患者在检查过程中由于咳嗽或者咳痰而导致的飞沫喷溅，降低了医务人员及其他患者的患病几率，并且在面罩上设置检查孔及操作手孔，方便对患者进行正常检查，方便实用，结构简单，易于推广。

附图说明

下面结合附图和实施例对本发明作进一步描述；

图1为本发明的主视图；

图2是本发明的A-A剖视图；

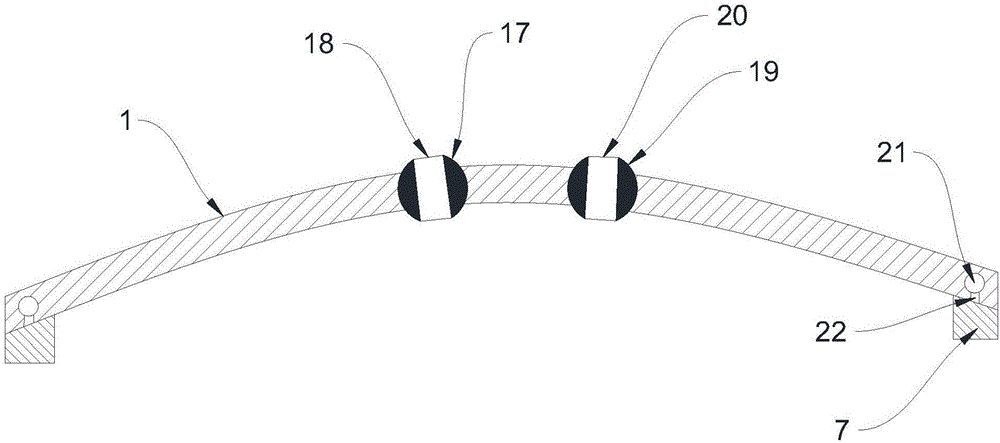

图3是本发明的B-B剖视图；

图4是本发明中通道处局部放大图；

图5是本发明中刮擦杆的断面图；

图6是本发明的后视图。

具体实施方式

以下将结合附图1-6对本发明进行详细说明：

实施例一种气管镜检查专用防喷面罩。

一种气管镜检查专用防喷面罩，包括扣在病患面部的面罩1和戴在病患头部的头箍2，所述面罩1与头箍2固定连接，所述面罩1由透明材料制成，所述头箍2由弹性材料制成，在所述面罩1上相对于面部鼻孔的位置设有一氧气鼻导管入孔3，在面罩1上相对于面部口腔的位置设有气管镜入孔4和吸痰管入孔5，并在面罩1的一侧临近边界处设有操作手入孔6；在所述面罩1朝向面部的一侧设有密封垫7，所述密封垫7呈条状并沿所述面罩1的轮廓线延伸，所述密封垫7在面罩1扣合在病患面部上时与面部贴合；在所述氧气鼻导管入孔3中设有刮擦装置；沿所述操作手入孔6的内壁还设有密封环8。

这样，为了防止患者因检查过程中诱发的飞沫喷溅，通过面罩1和头箍2将该装置扣合在患者面部，此时，设置在面罩1下部的密封垫7与患者面部贴合，起到一定的密封作用，并在面罩1上设有氧气鼻导管入孔3、气管镜入孔4和吸痰管入孔5，检查时将各检查管道通过各自的入孔插入患者气管进行检查，并可通过吸痰管方便的将患者肺部的痰吸出，并且氧气鼻导管可以保证患者的正常呼吸；当患者由于检查而诱发的飞沫喷溅将污物喷在面罩1上时，通过设置在氧气鼻导管入孔3中的刮擦装置，将粘在面罩1上的污物进行刮除，保证面罩1的透明效果，保证操作者通过操作手入孔6进行正常操作，为了进一步提高密封效果，防止微笑的飞沫喷溅，在操作手入孔6的内壁设有密封环8，可以起到很好的防护作用。

所述刮擦装置主要包括固定在氧气鼻导管入孔3中的摩擦环9，在所述摩擦环9中插入一转动块10，并所述转动块10可在摩擦环9中自由转动；所述转动块10的顶部设有旋帽11，所述转动块10的底部侧壁上固连有刮擦杆12，所述刮擦杆12与面罩1的表面紧密贴合；这样，操作者可通过旋转旋帽11，进而使转动块10在摩擦环9中转动，带动固连在转动块10底部的刮擦杆12，将粘在面罩1上的污物进行刮除，保证了面罩内表面的清洁，提高透明效果。

所述转动块10为中空的，并在转动块10中容置有球铰13，所述球铰13可在转动块10中自由转动；所述球铰13上设有供氧气鼻导管通过的通孔14。这样，氧气鼻导管通过通孔14进入面罩1下，进而操作者通过操作手入孔6将氧气鼻导管插入患者鼻腔，由于球铰13可以在转动块10中自由转动，所以氧气鼻导管可以在一定的角度范围内自由摆动，防止由于管道的韧性而对患者的鼻腔内壁等部位造成伤害或引起不适。

所述刮擦杆12与面罩1表面贴合的一面上设有凹槽15，所述凹槽15中设有吸水条16。这样，可以提高刮擦杆12的刮擦效果，并且易将粘在面罩1上的飞沫进行吸附，并且吸水条16可以更换，方便卫生。

所述旋帽11侧壁上设有防滑纹。

所述气管镜入孔4中设有第二球铰17，并所述第二球铰17可在气管镜入孔中自由转动，所述第二球铰17上设有供气管镜通过的第二通孔18。所述吸痰管入孔5中设有第三球铰19，并所述第三球铰19可在吸痰管入孔5中自由转动，所述第三球铰19上设有供吸痰管通过的第三通孔20。这样均是为了使检查管道可以自由摆动，以适应患者的检查部位及检查姿势，防止因检查管道的柔韧性给患者带来不适。

所述密封垫7由海绵制成。所述密封环8由海绵制成。这样，在可以对飞沫进行密封的同时又不影响空气的进入，配合氧气鼻导管降低对患者呼吸的影响。

在所述面罩1上靠近边缘处的内部设有通道21，所述通道21沿面罩1的边线轮廓延伸；所述通道21底部设有若干小孔22并与外界连通，所述小孔22的开口处位于密封垫7中。所述通道22通过接口23与外部设备连接。因在检查过程中和检查过后，需要对整个装置进行消毒处理，由于密封垫7是海绵制成的，易吸水且容易藏匿细菌，清洗不方便且不易干燥，通过在面罩1的边缘处设置内部通道21，使得外部设备可以通过接口23将需要的流体充入通道21，并通过小孔排出，进而对密封垫7内部进行处理。当需要内部消毒时，可通过接口23将消毒液充入，对密封垫7内部进行消毒处理；当需要烘干时，可将热风充入，对密封垫7内部进行烘干处理。

本发明的有益效果：通过一扣合在患者面部的且具有一定密封效果的防护面罩，有效的防止患者在检查过程中由于咳嗽或者咳痰而导致的飞沫喷溅，降低了医务人员及其他患者的患病几率，并且在面罩上设置检查孔及操作手孔，方便对患者进行正常检查，方便实用，结构简单，易于推广。

最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。
